1. 管坯預旋轉裝置

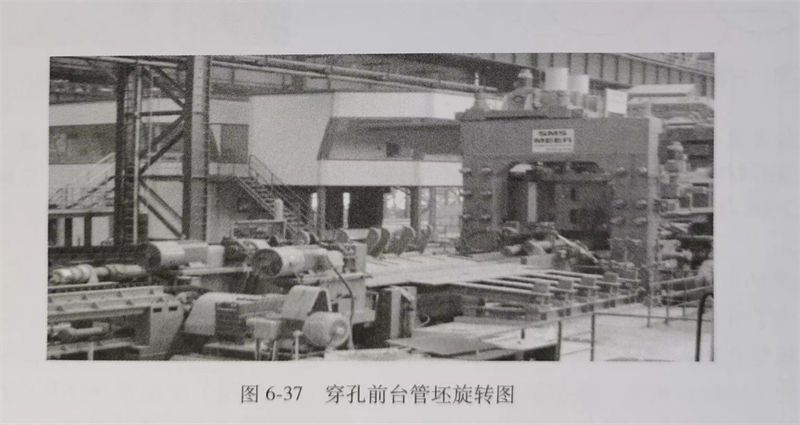

  大型的不(bu)銹鋼管穿孔機組，管坯直徑大如ф350mm、φ380mm、φ450mm、φ500mm，管坯重量大，為方便管坯咬入，防止前卡事故，在前臺設置了管坯預旋轉裝置，大管坯在推鋼機推入軋輥前在預旋轉的驅動下旋轉起來，這樣很大程度改善了咬入條件，減少了事故，提高了軋輥壽命。國內攀成鋼ф340mm機組、湖北新冶鋼φ460mm機組、天淮φ508mm機組均采用了管坯預旋轉，使用效果良好。見圖6-37所示。

2. 關于主(zhu)電(dian)機、傳(chuan)動軸擺(bai)放的位置

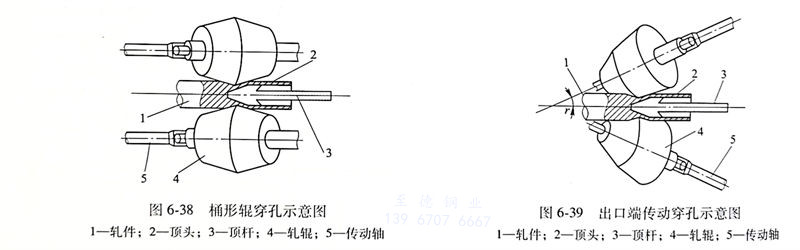

  桶形(xing)(xing)輥(gun)(gun)穿(chuan)孔(kong)(kong)機(ji)(ji)(ji)(ji)(ji)均(jun)是(shi)電(dian)機(ji)(ji)(ji)(ji)(ji)、傳動(dong)(dong)軸擺(bai)放(fang)(fang)在(zai)前臺(tai)，如寶鋼(gang)改(gai)造前的φ140mm穿(chuan)孔(kong)(kong)機(ji)(ji)(ji)(ji)(ji)、天津鋼(gang)管(guan)(guan)的φ250mm穿(chuan)孔(kong)(kong)機(ji)(ji)(ji)(ji)(ji)以及(ji)為(wei)(wei)(wei)自動(dong)(dong)軋(ya)(ya)管(guan)(guan)配套的桶形(xing)(xing)輥(gun)(gun)穿(chuan)孔(kong)(kong)機(ji)(ji)(ji)(ji)(ji)等。錐形(xing)(xing)輥(gun)(gun)穿(chuan)孔(kong)(kong)機(ji)(ji)(ji)(ji)(ji)由于(yu)(yu)采(cai)(cai)用了(le)大輾軋(ya)(ya)角（10°～15°，多(duo)數采(cai)(cai)用15°），因此，絕(jue)大多(duo)數錐形(xing)(xing)輥(gun)(gun)穿(chuan)孔(kong)(kong)機(ji)(ji)(ji)(ji)(ji)是(shi)將電(dian)機(ji)(ji)(ji)(ji)(ji)、傳動(dong)(dong)軸放(fang)(fang)在(zai)后臺(tai)。衡陽鋼(gang)管(guan)(guan)的φ89mm機(ji)(ji)(ji)(ji)(ji)組，為(wei)(wei)(wei)有(you)利于(yu)(yu)穿(chuan)孔(kong)(kong)機(ji)(ji)(ji)(ji)(ji)實(shi)現頂桿(gan)循環(huan)和(he)設(she)備維護(hu)，將錐形(xing)(xing)輥(gun)(gun)穿(chuan)孔(kong)(kong)機(ji)(ji)(ji)(ji)(ji)電(dian)機(ji)(ji)(ji)(ji)(ji)、傳動(dong)(dong)軸放(fang)(fang)在(zai)了(le)前臺(tai)（輾軋(ya)(ya)角為(wei)(wei)(wei)10°）。鞍鋼(gang)ф159mm機(ji)(ji)(ji)(ji)(ji)組建設(she)時，將桶形(xing)(xing)輥(gun)(gun)改(gai)為(wei)(wei)(wei)錐形(xing)(xing)輥(gun)(gun)，輾軋(ya)(ya)角為(wei)(wei)(wei)3.3°，電(dian)機(ji)(ji)(ji)(ji)(ji)、傳動(dong)(dong)軸放(fang)(fang)仍放(fang)(fang)在(zai)前臺(tai)。將電(dian)機(ji)(ji)(ji)(ji)(ji)、傳動(dong)(dong)軸擺(bai)放(fang)(fang)于(yu)(yu)前臺(tai)，有(you)利于(yu)(yu)操(cao)作環(huan)境的優化(hua)，有(you)利于(yu)(yu)設(she)備的維護(hu)。近年(nian)來國內的一些小型穿(chuan)孔(kong)(kong)機(ji)(ji)(ji)(ji)(ji)的改(gai)造，均(jun)采(cai)(cai)用了(le)小錐角的錐形(xing)(xing)穿(chuan)孔(kong)(kong)機(ji)(ji)(ji)(ji)(ji)，電(dian)機(ji)(ji)(ji)(ji)(ji)、傳動(dong)(dong)軸放(fang)(fang)仍放(fang)(fang)在(zai)前臺(tai)。

3. 頂桿的運(yun)行方式

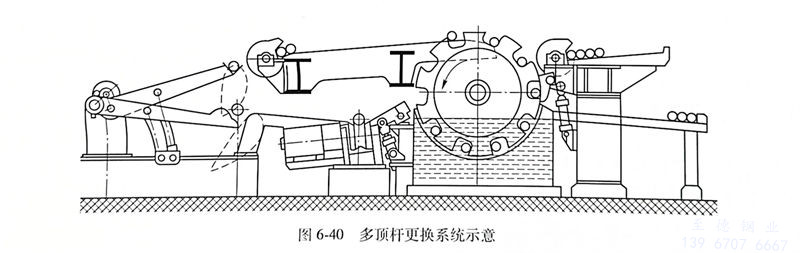

  我(wo)國(guo)早(zao)期穿孔機頂(ding)(ding)桿(gan)運(yun)(yun)(yun)(yun)行(xing)(xing)方(fang)式均采用單(dan)支(zhi)(zhi)運(yun)(yun)(yun)(yun)行(xing)(xing)，寶鋼(gang)引進的(de)(de)φ140mm機組(zu)(zu)采用多(duo)(duo)支(zhi)(zhi)頂(ding)(ding)桿(gan)（8～11支(zhi)(zhi)）線(xian)外循環，頂(ding)(ding)桿(gan)冷卻(que)更換機構見圖6-40。衡(heng)陽鋼(gang)管(guan)的(de)(de)89mm機組(zu)(zu)頂(ding)(ding)桿(gan)也是8～11支(zhi)(zhi)，這種運(yun)(yun)(yun)(yun)行(xing)(xing)方(fang)式多(duo)(duo)用于高節(jie)(jie)奏的(de)(de)全浮(fu)動式、半浮(fu)動式機組(zu)(zu)，軋制節(jie)(jie)奏可以(yi)滿(man)足3.5～49／min。這種運(yun)(yun)(yun)(yun)行(xing)(xing)方(fang)式占(zhan)地面積(ji)大，配備(bei)的(de)(de)頂(ding)(ding)桿(gan)多(duo)(duo)（投入(ru)大），更換規格時(shi)費(fei)時(shi)費(fei)力。但(dan)這種頂(ding)(ding)桿(gan)運(yun)(yun)(yun)(yun)行(xing)(xing)方(fang)式使頂(ding)(ding)頭、頂(ding)(ding)桿(gan)冷卻(que)效果(guo)好(hao)，可滿(man)足高節(jie)(jie)奏的(de)(de)軋管(guan)機組(zu)(zu)。隨著限動軋機占(zhan)有(you)主導地位后，單(dan)支(zhi)(zhi)頂(ding)(ding)桿(gan)運(yun)(yun)(yun)(yun)行(xing)(xing)成為主流(liu)，并在頂(ding)(ding)頭、頂(ding)(ding)桿(gan)內外冷卻(que)方(fang)面開(kai)發(fa)了很多(duo)(duo)新技術。

4. 頂桿(gan)預(yu)選轉(zhuan)

  天津不銹鋼管廠φ250mm連軋管機組、成都無縫ф180mm精密軋管機組，都采用頂桿預選轉機構。頂桿預選轉有利于穿孔時管坯咬入，有利于減少穿孔前卡，尤其是針對大管坯穿孔，天津不銹鋼管(guan)廠Φ460mm PQF機組也采用頂桿預選轉，但是由于頂桿預選轉機構維護成本較高，沒能在國內較大范圍推廣。

5. 頂桿(gan)小車驅動方式

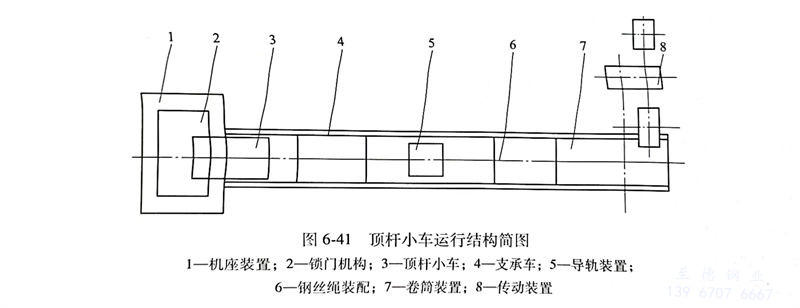

  頂桿止推小車的運行多采用鋼絲繩卷筒拖動，靠液壓缸張緊鋼絲繩保證小車運行的定位，這種方式投資少，維護簡單，但不能滿足高節奏的需要，見圖6-41。天津(jin)不(bu)銹鋼(gang)管(guan)廠φ168mmPQF機組，穿孔機采用了帶有齒條驅動的頂桿止推小車，這種小車的運行，啟、停速度快、定位精度高，最高節奏可以保證24秒／根。

6. 頂頭的連接(jie)方式(shi)及頂頭冷卻

 頂頭與(yu)頂桿的連(lian)接方(fang)式(shi)：

   a. 一(yi)種是螺紋連(lian)(lian)接，頂頭(tou)冷卻(que)采用內外水冷，單個頂頭(tou)連(lian)(lian)續使用；

  b. 另一種是銷(xiao)子(zi)連接，多支頂(ding)(ding)桿(gan)成組循(xun)環使用(yong)，頂(ding)(ding)頭(tou)、頂(ding)(ding)桿(gan)線外冷卻，多用(yong)于頂(ding)(ding)桿(gan)快(kuai)速更換(huan)的高(gao)節奏(zou)機組；

  c. 還(huan)有一(yi)種是(shi)頂(ding)(ding)頭(tou)頂(ding)(ding)桿不固定(ding)連接，采用(yong)頂(ding)(ding)頭(tou)快速(su)更換(huan)方(fang)式如天津鋼管的(de)φ168mm機組，引進了(le)三頂(ding)(ding)頭(tou)快速(su)更換(huan)循環使用(yong)的(de)頂(ding)(ding)頭(tou)冷卻及更換(huan)裝置，滿足了(le)工藝(yi)的(de)要求(qiu)(qiu)。但該頂(ding)(ding)頭(tou)更換(huan)裝置對(dui)頂(ding)(ding)桿的(de)定(ding)位(wei)，頂(ding)(ding)頭(tou)的(de)定(ding)位(wei)要求(qiu)(qiu)精度較(jiao)高。

7. 后(hou)臺(tai)的定心裝置(zhi)

  穿孔機后臺定(ding)(ding)(ding)(ding)心(xin)的穩定(ding)(ding)(ding)(ding)性直(zhi)接(jie)影響毛管(guan)的壁厚精度(du)。早(zao)期的穿孔后臺定(ding)(ding)(ding)(ding)心(xin)輥，采用的是(shi)四輥定(ding)(ding)(ding)(ding)心(xin)，氣動壓(ya)緊，對其頂桿對中性、穩定(ding)(ding)(ding)(ding)性都較差。20世紀80年代后，隨(sui)著電控(kong)技術(shu)和(he)液壓(ya)技術(shu)的發展，新建(jian)機組和(he)改造機組普遍的做法(fa)是(shi)：

   a. 采用液壓系統實施對頂桿的壓緊；

   b. 采用三輥定心裝置(zhi)（對中(zhong)性高）；

   c. 增(zeng)加(jia)定心裝(zhuang)置的架數，一般機(ji)組采用(yong)5～7架；

   d. 縮短第一架定心裝(zhuang)置與機(ji)架中心線(xian)的距離(li)。

  天津不銹鋼管廠ф250mm穿孔機的第一架定心裝置安裝在機架內，采用四輥裝置，因強度不夠，經常損壞，維護也不方便。后續建設的機組不再沿用此結構，改成了機架外的三輥定心裝置。設計上將第一架三輥定心向機架方向平移，縮短軋機中心到第一架三輥定心裝置的距離，起到了減少頂桿抖動，保證壁厚精度的作用。
