曼(man)內(nei)斯曼(man)穿孔(kong)工藝與斯蒂弗(fu)爾穿孔(kong)工藝的對比分析結(jie)果如下：


1. 通過圖示對比

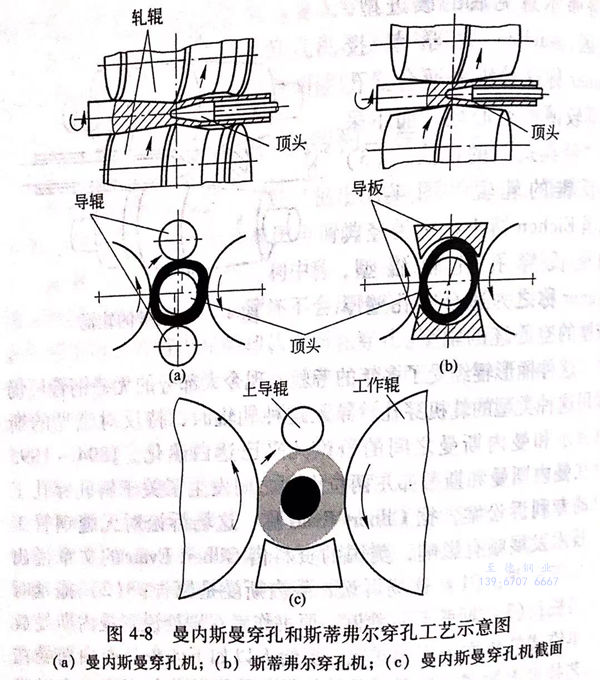

Pfeiffer 博士(shi)和Oberem 分(fen)別(bie)(bie)以圖4-8說明兩者(zhe)的(de)區(qu)別(bie)(bie)，請注意其中(zhong)圖（a)和圖（c)兩圖之間的(de)不(bu)同之處。


圖 4-8.jpg


2. 通過列(lie)表對(dui)比


曼(man)(man)內斯(si)曼(man)(man)穿(chuan)孔(kong)(kong)和斯(si)蒂弗爾穿(chuan)孔(kong)(kong)工(gong)藝的對比(bi)如(ru)表 4-1 所示(shi)

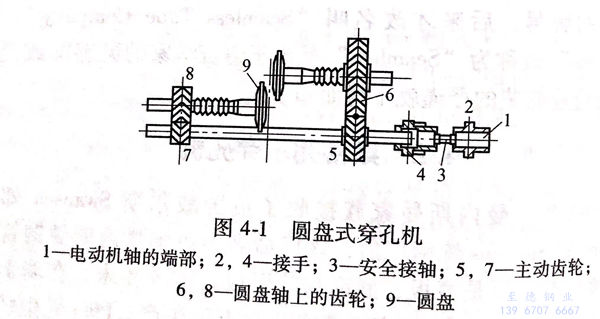

圖 4-1.jpg


3.  文字補釋


（1) Pfeiffer 博士在《Herstellug Von Rohren》一書(shu)中(zhong)稱：“兩種斜軋工藝(yi)的區別主要(yao)在于孔(kong)型(xing)的封(feng)閉(bi)，在曼(man)氏穿孔(kong)機中(zhong)孔(kong)型(xing)由工作(zuo)輥和導輥圍(wei)成(cheng)，而(er)斯氏穿孔(kong)機中(zhong)則用導板(ban)圍(wei)成(cheng)。兩者變形(xing)區主要(yao)部分均(jun)由軋輥的入口錐和擴徑錐組成(cheng)”。


（2) Oberem在(zai)《近(jin)15年來斜(xie)軋(ya)穿孔機(ji)的(de)(de)發展》一文中稱：“在(zai)斜(xie)軋(ya)穿孔機(ji)中最為重要(yao)(yao)的(de)(de)是(shi)(shi)具有(you)固定(ding)導(dao)板的(de)(de)斯(si)蒂弗爾穿孔機(ji)，它(ta)亦稱為桶形輥(gun)(gun)(gun)穿孔機(ji)，它(ta)主(zhu)要(yao)(yao)與自(zi)動軋(ya)管機(ji)、連續(xu)軋(ya)管機(ji)和三輥(gun)(gun)(gun)軋(ya)管機(ji)相配，其主(zhu)要(yao)(yao)技術特征之(zhi)一是(shi)(shi)軋(ya)輥(gun)(gun)(gun)水(shui)平(ping)布置，導(dao)板垂直布置······.處于第二位的(de)(de)是(shi)(shi)曼(man)內斯(si)曼(man)穿孔機(ji)，它(ta)主(zhu)要(yao)(yao)與周期軋(ya)管機(ji)相配用，它(ta)的(de)(de)主(zhu)要(yao)(yao)技術特征之(zhi)一是(shi)(shi)，軋(ya)輥(gun)(gun)(gun)水(shui)平(ping)布置和隨(sui)動的(de)(de)上導(dao)輥(gun)(gun)(gun)。”

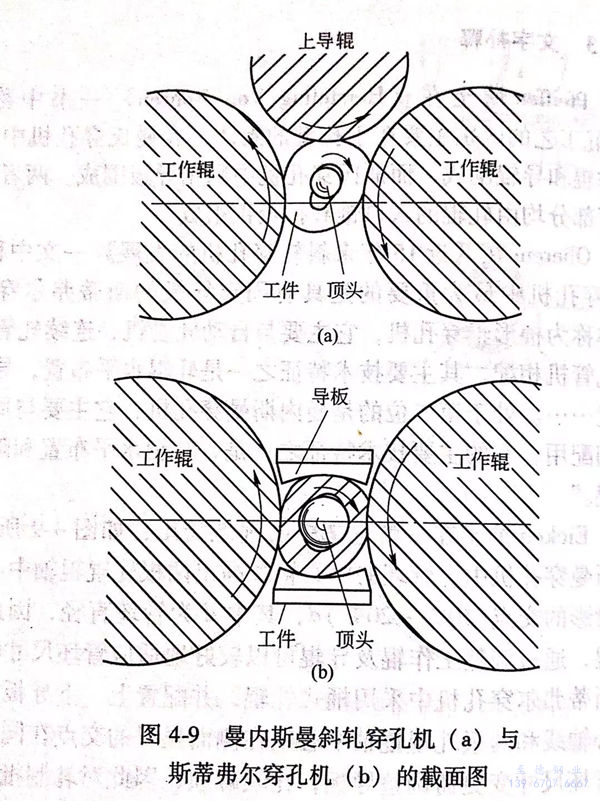

（3) Eicken 博士在(zai)(zai)(zai)一篇(pian)論文(wen)中(zhong)明(ming)確地指出：如圖4-9所示，在(zai)(zai)(zai)曼內斯(si)曼穿孔(kong)機中(zhong)，管(guan)(guan)(guan)坯(pi)(pi)(pi)的中(zhong)心(xin)(xin)軸(zhou)線(xian)高(gao)出兩根軋(ya)(ya)輥(gun)輥(gun)軸(zhou)中(zhong)心(xin)(xin)線(xian)在(zai)(zai)(zai)側(ce)面投影(ying)的交點（10%~20%)d,其中(zhong)d為管(guan)(guan)(guan)坯(pi)(pi)(pi)直徑，因此(ci)設有(you)上導輥(gun)，通(tong)過調整(zheng)工作輥(gun)及導輥(gun)可以(yi)較(jiao)好地適應管(guan)(guan)(guan)坯(pi)(pi)(pi)尺(chi)(chi)寸的變(bian)更。在(zai)(zai)(zai)斯(si)蒂弗爾穿孔(kong)機中(zhong)采用桶式軋(ya)(ya)輥(gun)，并(bing)配置上、下導板，管(guan)(guan)(guan)坯(pi)(pi)(pi)的中(zhong)心(xin)(xin)軸(zhou)線(xian)和兩根軋(ya)(ya)輥(gun)輥(gun)軸(zhou)中(zhong)心(xin)(xin)線(xian)在(zai)(zai)(zai)側(ce)面投影(ying)的交點在(zai)(zai)(zai)同一高(gao)度上，管(guan)(guan)(guan)坯(pi)(pi)(pi)尺(chi)(chi)寸變(bian)更需調整(zheng)導板，比(bi)(bi)較(jiao)麻煩，因此(ci)對(dui)軋(ya)(ya)制批量較(jiao)大，管(guan)(guan)(guan)坯(pi)(pi)(pi)尺(chi)(chi)寸變(bian)更不太頻繁的鋼管(guan)(guan)(guan)生產來(lai)說比(bi)(bi)較(jiao)適合。


圖 4-9.jpg


（4) 蘇聯葉爾莫拉耶夫在《鋼管(guan)(guan)車間機(ji)械設備》一書中(zhong)稱：在自動(dong)(dong)軋管(guan)(guan)機(ji)組(zu)中(zhong)，穿(chuan)孔(kong)機(ji)軋輥(gun)的(de)(de)(de)(de)工作部分系由兩個錐(zhui)形體(ti)組(zu)成，而(er)在周期式(shi)軋管(guan)(guan)機(ji)組(zu)中(zhong)軋輥(gun)除有兩個錐(zhui)形體(ti)外，還(huan)有用于(yu)荒管(guan)(guan)定徑(jing)的(de)(de)(de)(de)突緣。因此，周期式(shi)軋管(guan)(guan)機(ji)組(zu)中(zhong)······穿(chuan)孔(kong)機(ji)軋輥(gun)的(de)(de)(de)(de)輥(gun)身長度顯然要比自動(dong)(dong)軋管(guan)(guan)機(ji)組(zu)的(de)(de)(de)(de)大。


    為了生產直徑不大的不銹(xiu)鋼管，設置和裝有兩個工作輥和上下導板的斜軋機。在這種況下，輔助輥的直徑很小，這樣的軋輥因其強度不夠而不能采用。在自動軋管機組的穿孔機上也裝置上下導板，在這種情況下，可以得到封閉的孔型，因而可以生產較薄的荒管。


   當在斜(xie)軋(ya)機上軋(ya)制(zhi)時，所軋(ya)制(zhi)的(de)鋼坯的(de)中心線處于軋(ya)輥(gun)所在的(de)平面內（或平面稍高）。在軋(ya)制(zhi)中等尺寸直(zhi)徑(jing)不銹鋼管(guan)的(de)荒(huang)管(guan)時可以(yi)裝(zhuang)設上輔助輥(gun)以(yi)代替(ti)(ti)上導板(ban)，而保留下導板(ban)。在軋(ya)制(zhi)大(da)直(zhi)徑(jing)鋼管(guan)的(de)荒(huang)管(guan)時，可以(yi)裝(zhuang)設上下輥(gun)以(yi)代替(ti)(ti)上下導板(ban)。


   在蘇聯技術(shu)文獻中不以曼(man)(man)內斯曼(man)(man)和斯蒂(di)弗爾來命名斜(xie)軋穿孔(kong)機，而(er)以與之相配(pei)的(de)軋管(guan)機和管(guan)坯(pi)直徑(jing)大(da)小來說明兩(liang)者的(de)區別。
