球墨(mo)鑄(zhu)鐵承接管件結構型(xing)式與(yu)尺寸如下：

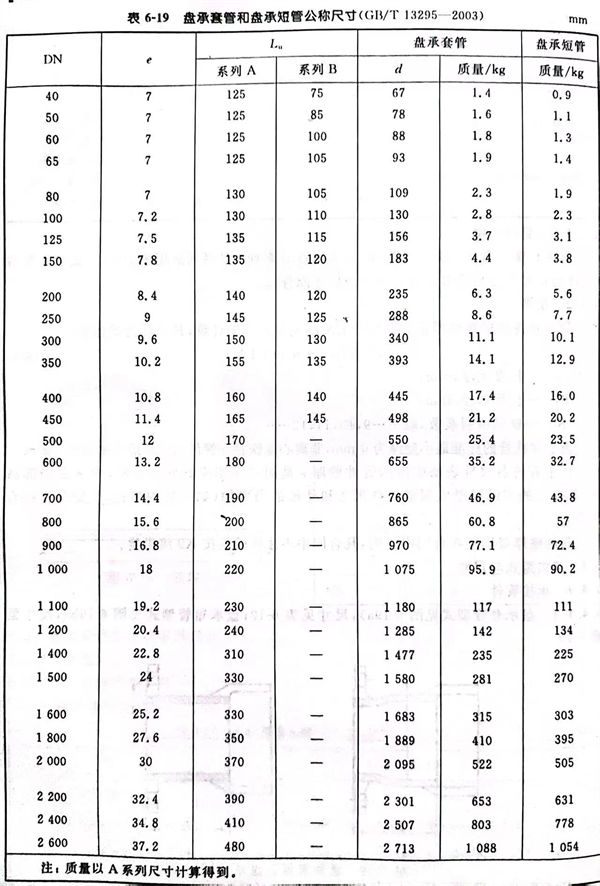

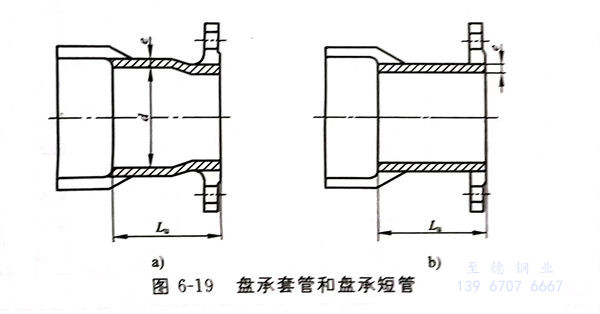

盤承套(tao)管型式見圖6-19a），尺寸(cun)(cun)見表6-19；盤承短管型式見圖6-19b），尺寸(cun)(cun)見表6-19。

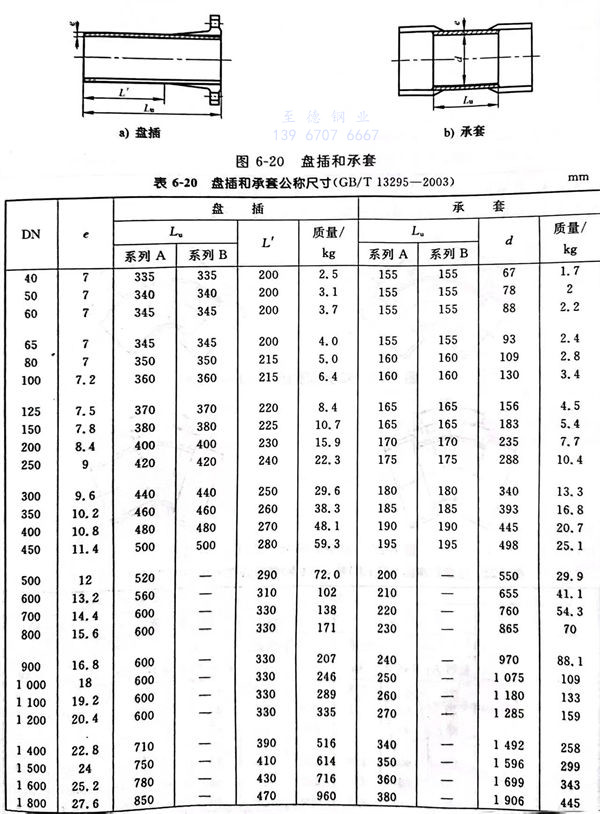

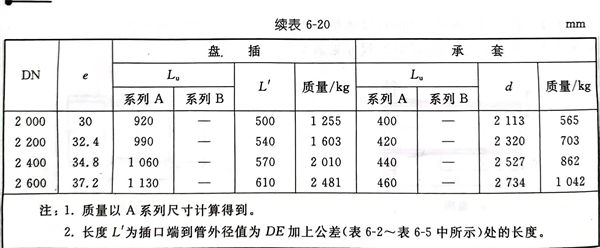

盤插型式見圖6-20a），尺寸見表6-20；承套型式見圖6-20b），尺寸(cun)見表6-20；

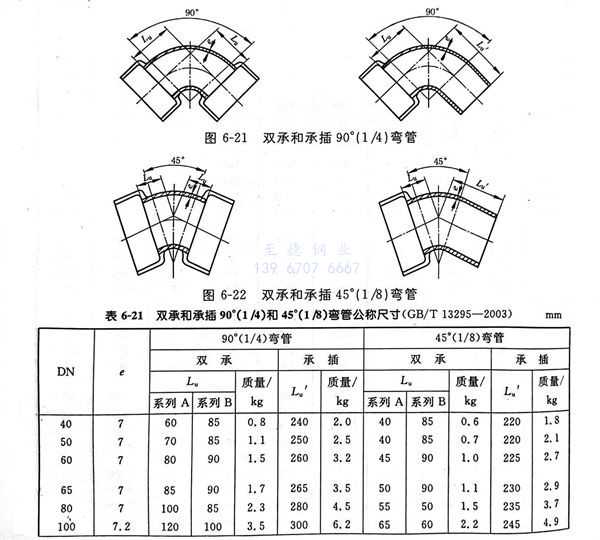

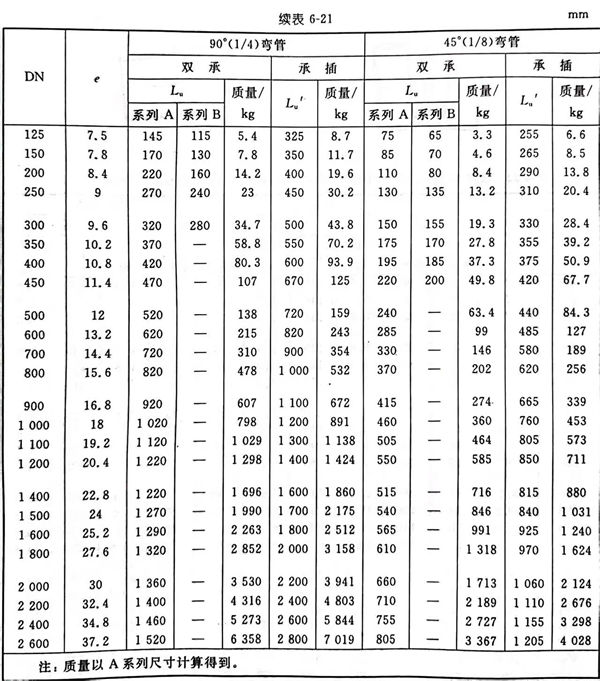

雙承和承插90°（1/4）彎管型(xing)式見圖6-21，尺寸(cun)見表6-21。雙承和承插45°（1/8）彎管型式見圖6-22，尺寸見表(biao)6-21。

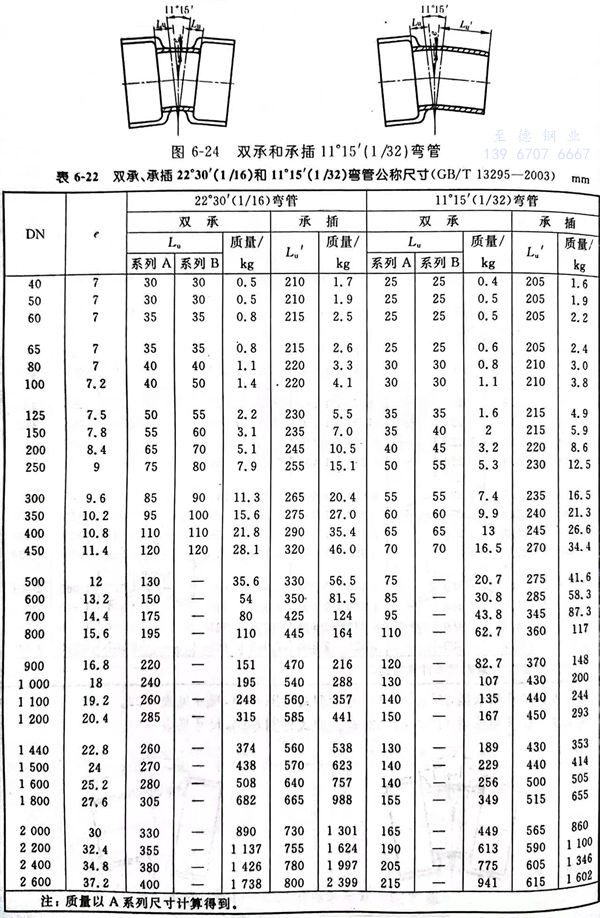

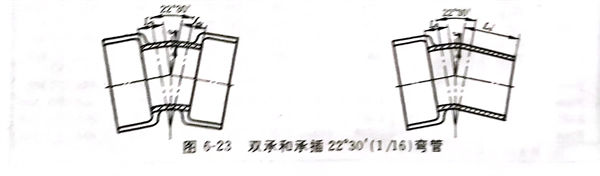

雙承和承插22°30＇（1/16）彎管型式見圖6-23，尺寸見表6-22。雙承(cheng)和(he)承(cheng)插11°15＇（1/32）彎管型式見(jian)圖6-24，尺寸(cun)見(jian)表(biao)6-22。

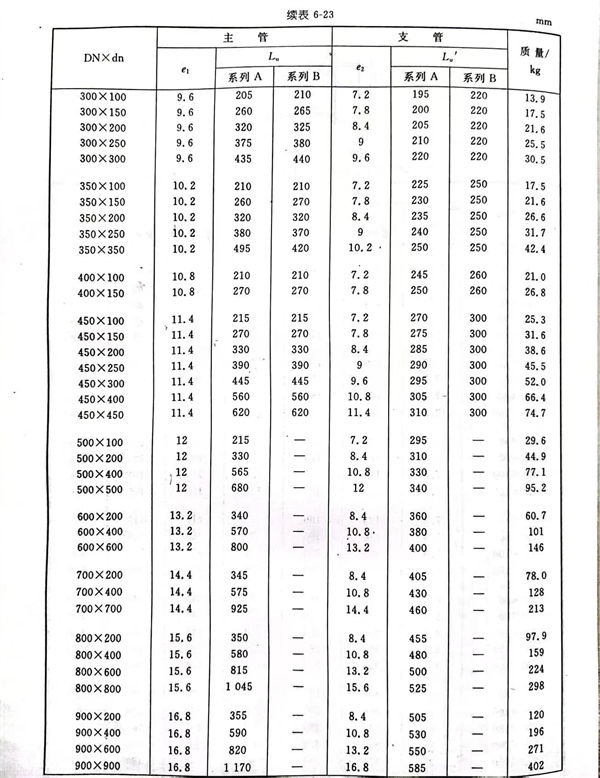

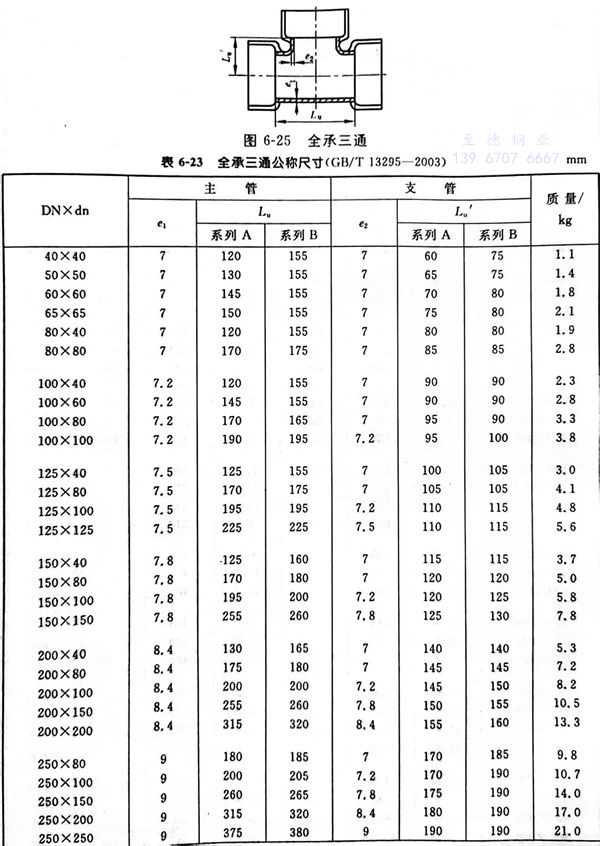

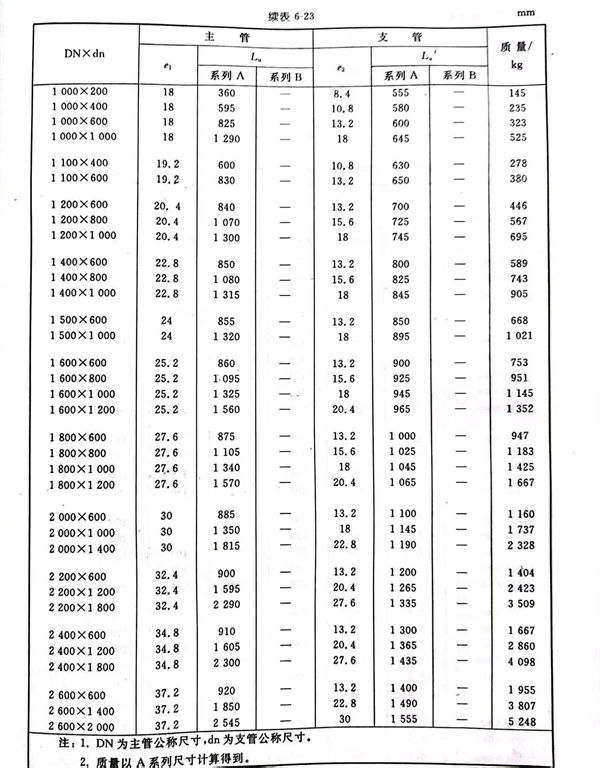

全(quan)承三通(tong)型(xing)式見圖 6-25 ，尺寸見表(biao) 6-23 。

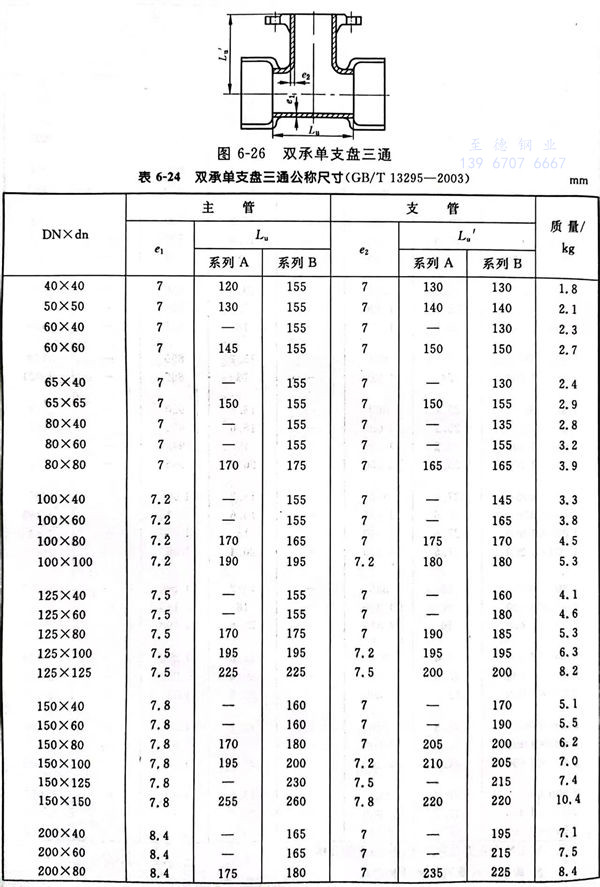

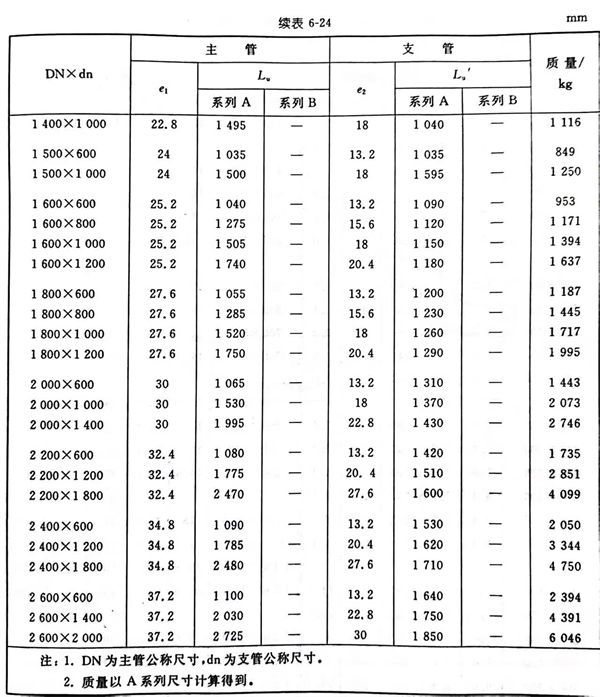

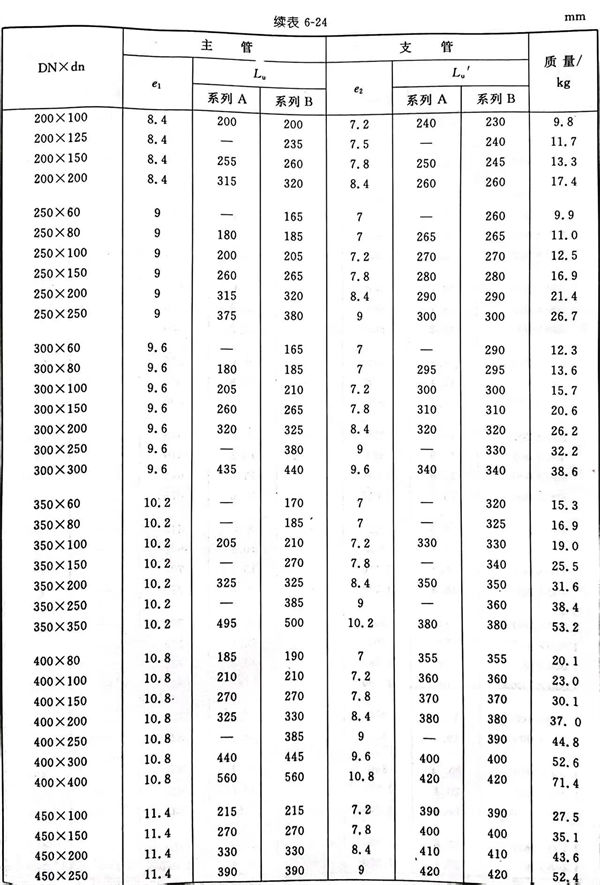

雙承單支盤(pan)三通型式見圖 6-26 ，尺寸(cun)見表 6-24 。

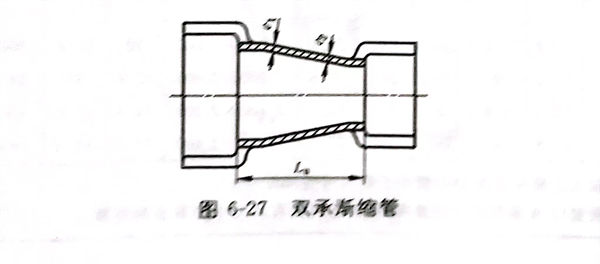

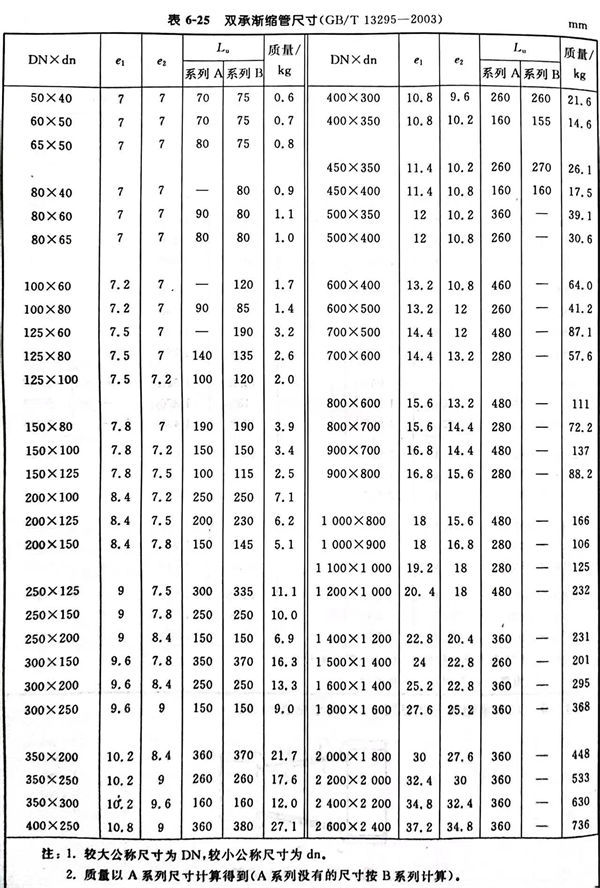

雙承漸(jian)縮管型式見圖 6-27 ，尺(chi)寸見表 6-25 。

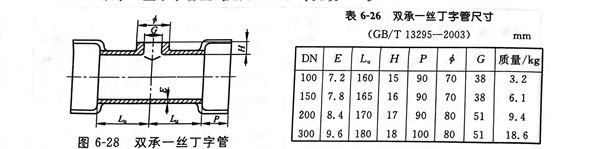

雙承(cheng)一絲(si)丁(ding)字管型式見圖 6-28 ，尺(chi)寸見表 6-26 。

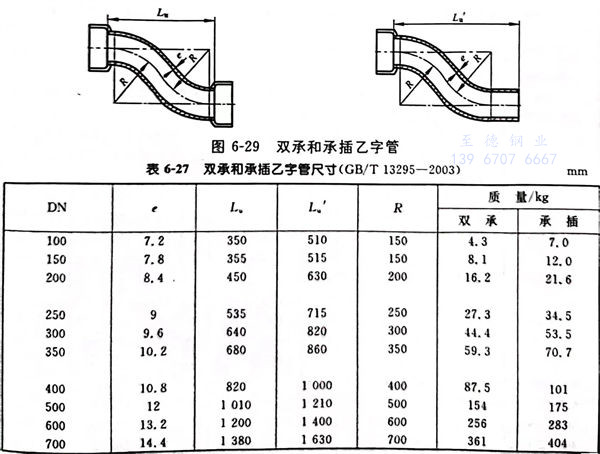

雙承(cheng)和承(cheng)插乙字(zi)管型式見圖 6-29 ，尺寸見表 6-27 。

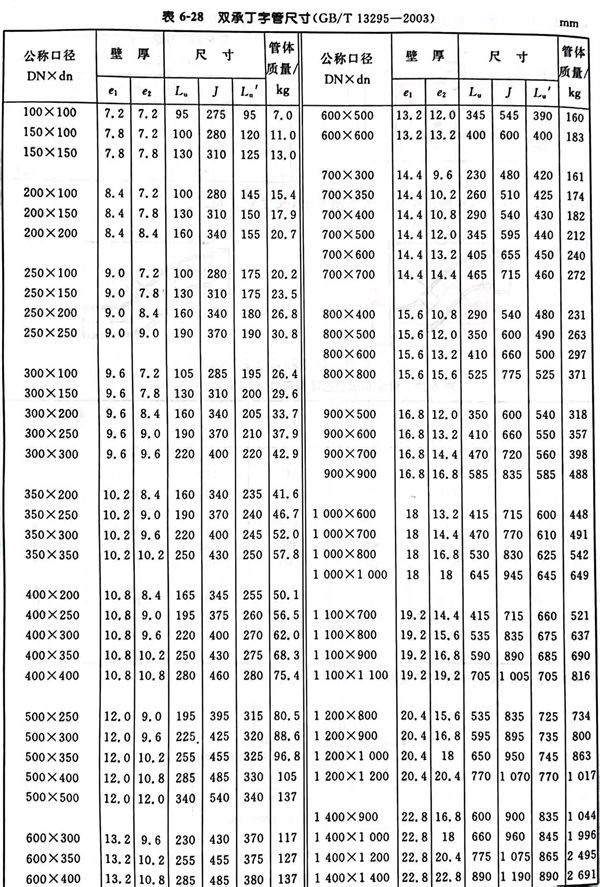

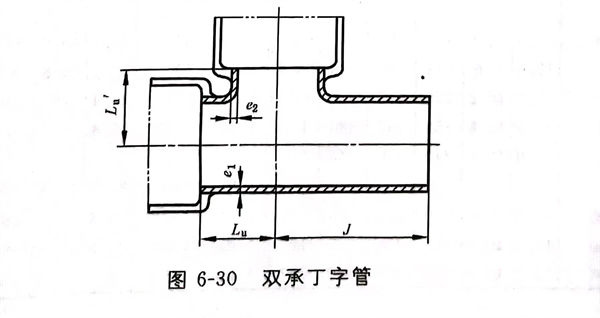

雙承丁字管型(xing)式見圖 6-30 ，尺(chi)寸見表 6-28 。

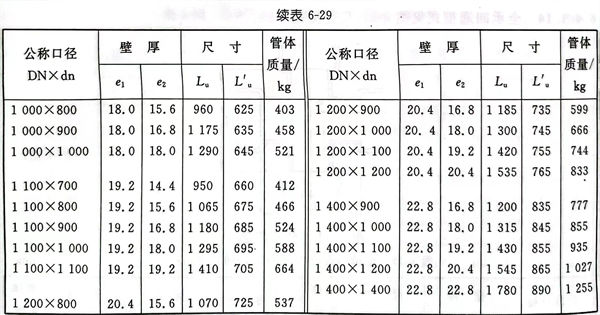

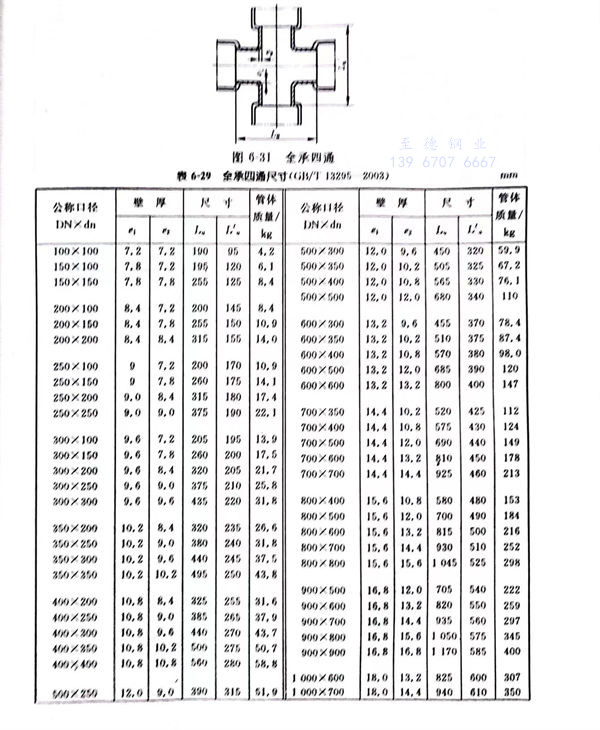

全承四(si)通(tong)型(xing)式見圖 6-31 ，尺寸(cun)見表 6-29 。

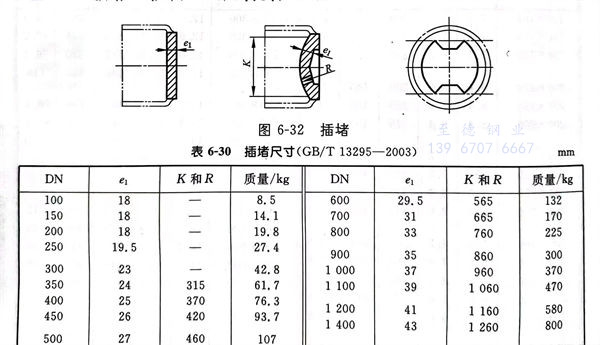

插堵型式見圖 6-32 ，尺寸見表(biao) 6-30 。

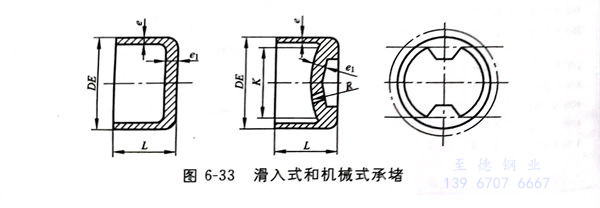

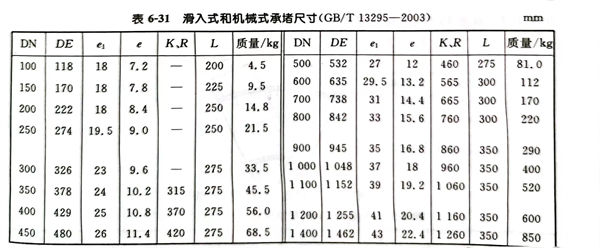

滑入式(shi)和機械式(shi)承(cheng)堵型式(shi)見圖 6-33 ，尺寸見表 6-31 。
