球墨鑄鐵(tie)管件法蘭盤的結構型式與尺寸有以下(xia)幾種：

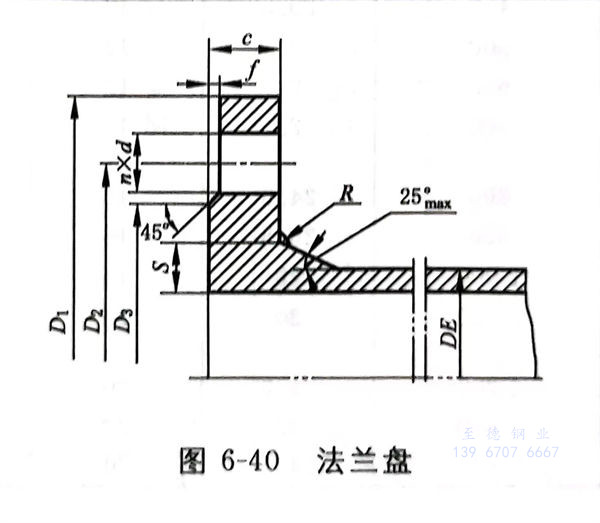

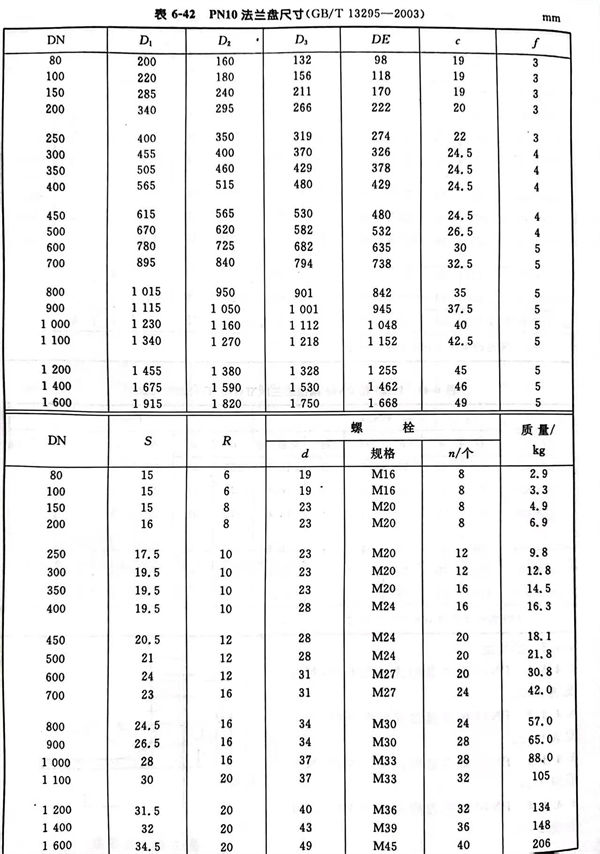

PN10法蘭盤型(xing)式見(jian)圖6-40，尺寸見(jian)表6-42。

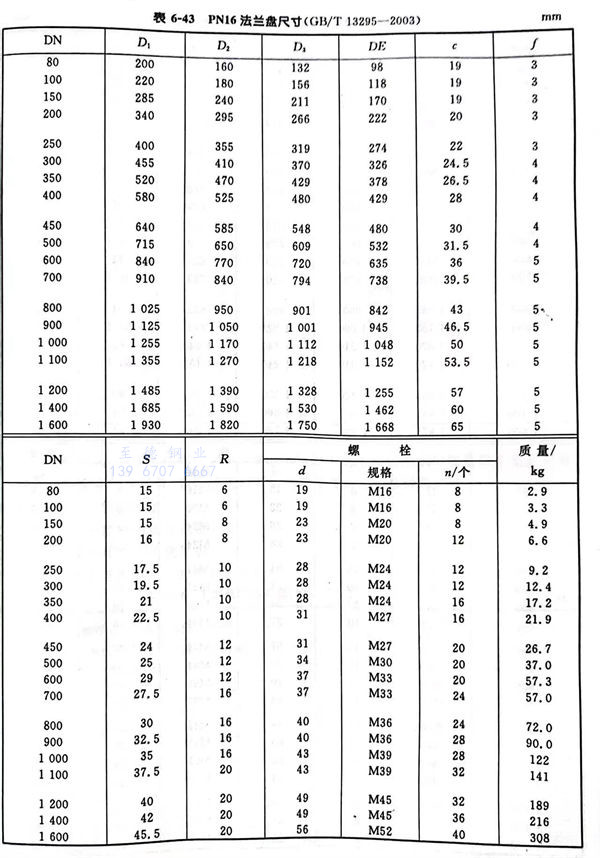

PN16法蘭(lan)盤型式見圖6-40，尺寸見表6-43。

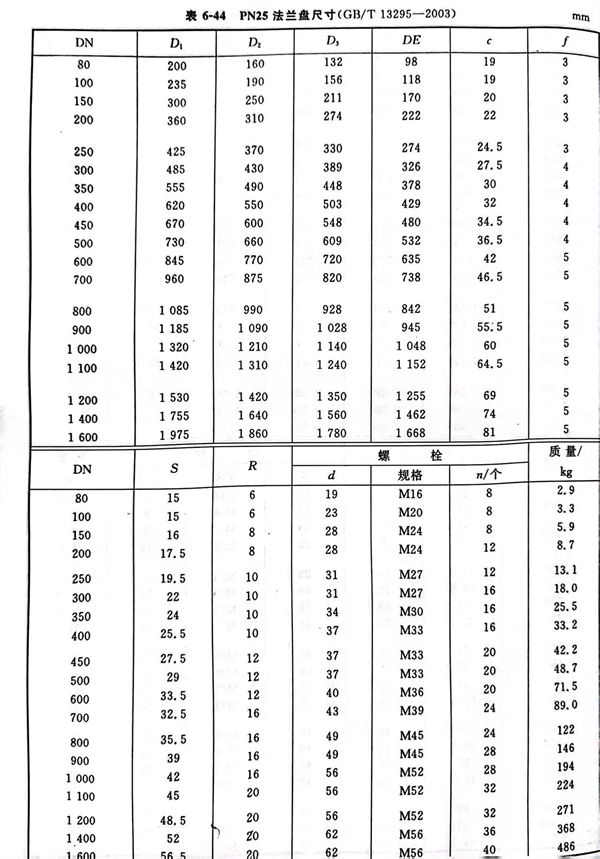

PN25法蘭(lan)盤(pan)型式見圖6-40，尺寸見表(biao)6-44。

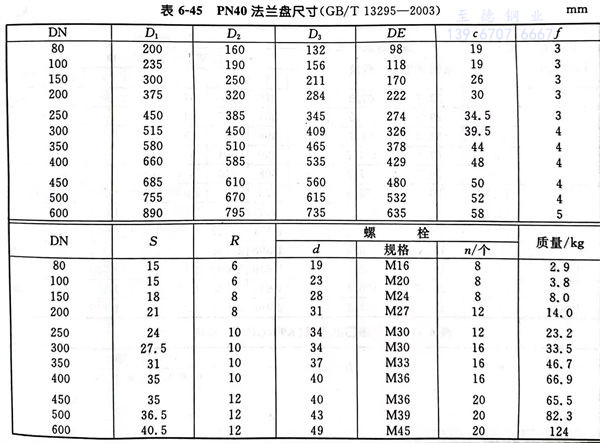

PN40法(fa)蘭(lan)盤型式見圖6-40，尺寸(cun)見表6-45。
