常用的墊片可以分為三大類，即非金屬墊片、半金屬墊片和金屬墊片。


1. 非金(jin)屬墊片（Non-metallic Gasket）


 a. 石棉橡膠(jiao)墊片（Elastomer with Asbestos Fabric Insertion Gasket）


   ①. 特點:  通過向石棉(mian)中(zhong)加入(ru)不同的添加劑壓(ya)制(zhi)而成。在(zai)美(mei)國，很多標準中(zhong)都將石棉(mian)制(zhi)品(pin)列為致癌(ai)物質而禁用，但在(zai)世界范(fan)圍內，石棉(mian)仍以其彈性好、強度高、耐(nai)油性好、耐(nai)高溫、易獲(huo)得等優點而得到廣(guang)泛應用。


   ②. 適用(yong)范圍： T≤260℃,PN≤2.0MPa、T≤400℃,PN≤4.0MPa (SH3401);（GB/T 539）；用(yong)于水、空氣、氮氣、酸、堿、油品等介質工況下。


 b. 聚四氟乙烯（PTFE）包覆墊片（PTFE Impregnated Asbestos Gasket)


   適用范圍(wei)：T=-180~200℃；PN≤4.0MPa常用于低溫或(huo)者(zhe)要(yao)求干凈(jing)的場(chang)合(he)。



2. 半金屬墊片（Semimetallic Gasket）


 半(ban)金(jin)屬墊(dian)片(pian)有纏(chan)繞式墊(dian)片(pian)（Spiral Wound Gas）、金(jin)屬包覆墊(dian)片(pian)（Metallic JacketGasket）和柔(rou)性石墨墊(dian)片(pian)（Flexible Graphite Gasket）三大類。


  a. 纏繞式墊片


   ①. 特點：纏繞式墊(dian)片是半(ban)金屬墊(dian)片中最理(li)想、也是應用(yong)最普(pu)遍(bian)的(de)墊(dian)片。其壓縮回彈性好、強度(du)高，有利于適應壓力和溫(wen)度(du)的(de)變(bian)化(hua)，能在高溫(wen)、低溫(wen)、沖(chong)擊、振動(dong)及交變(bian)荷載下保持良好的(de)密封性能。


   ②. 材料：纏繞鋼帶：20、1Cr13、0Cr19Ni9、0Cr18Ni10Ti、0Cr17Ni12Mo2等材料。


 非金屬纏繞(rao)帶(dai)(dai)：特制石棉(mian)、柔性石墨帶(dai)(dai)和聚(ju)四氟乙烯帶(dai)(dai)。

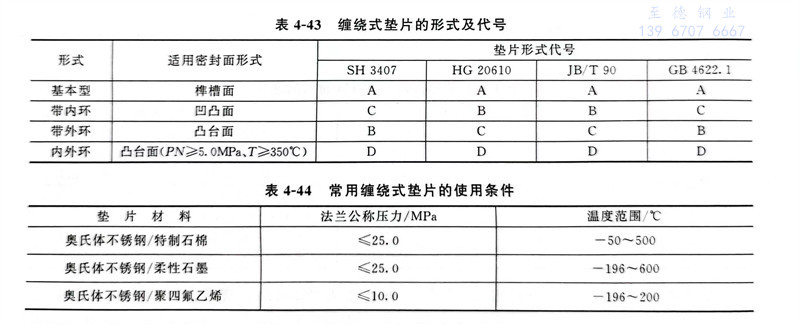

   ③. 適用范圍（表4-43、表4-44）。




 b. 鐵包式墊片


  密封(feng)(feng)性能不(bu)如纏繞式墊片，故壓(ya)力管道中(zhong)用得不(bu)多(duo)，它常用于換熱器(qi)封(feng)(feng)頭等大直徑的法蘭連接(jie)密封(feng)(feng)。


 c. 柔性石墨復(fu)合墊片


   由(you)沖齒或沖孔金屬芯板與(yu)膨(peng)脹石墨粒子(zi)復(fu)合而成。適用(yong)于(yu)突面、凹凸面和榫槽(cao)面法蘭。



3. 金屬墊片（Metallic Gasket）


  金(jin)屬墊(dian)片常(chang)用(yong)(yong)在高壓(ya)力等級法蘭上(shang)，以承受較高的密封比壓(ya)。常(chang)用(yong)(yong)的金(jin)屬墊(dian)片有平墊(dian)（Flat Gasket）、八角形墊(dian)（Octagonal Ring Gasket）和(he)橢(tuo)圓(yuan)形墊(dian)（Oval Ring Gasket）三種。


  金屬(shu)平墊(dian)片：常與凸(tu)臺(tai)面、凹凸(tu)面、榫槽面法(fa)蘭(lan)一起使(shi)用(yong)。


  八角形金(jin)屬墊(dian)片和(he)橢(tuo)圓(yuan)形金(jin)屬墊(dian)片：常與(yu)(yu)環槽面法蘭(lan)一起使(shi)用(yong)。與(yu)(yu)橢(tuo)圓(yuan)形金(jin)屬墊(dian)片相比，八角形金(jin)屬墊(dian)片容(rong)易(yi)加工，故(gu)其應用(yong)較多(duo)。

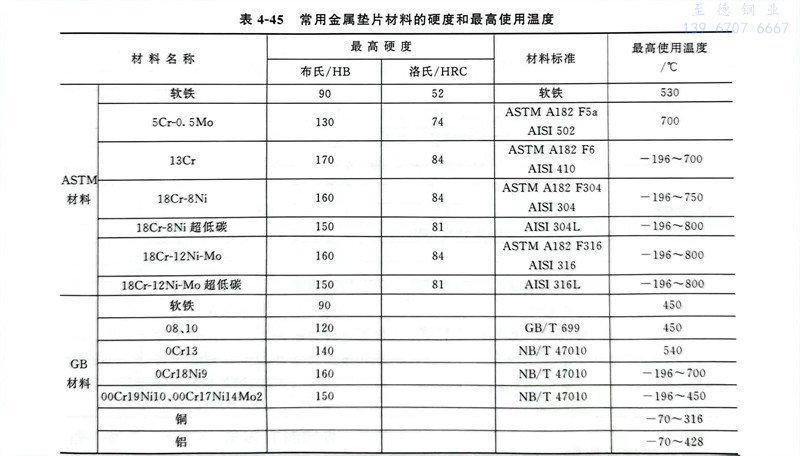

  一般情況下(xia)，金(jin)屬墊(dian)片(pian)的(de)材料(liao)應(ying)配合法(fa)蘭材料(liao)選用(yong)，且(qie)要求墊(dian)片(pian)硬(ying)度比(bi)法(fa)蘭密封面硬(ying)度低（不少(shao)于30HB）。常(chang)用(yong)的(de)金(jin)屬墊(dian)片(pian)材料(liao)及其硬(ying)度和最(zui)高使用(yong)溫度見表(biao)4-45。
