非金屬軟墊片系指用非金屬密封材料加工制作的墊片，主要有石棉橡膠板、純聚四氟乙烯板、非石棉纖維橡膠板和橡膠板裁制成的墊片等。


1. 墊片與法蘭密封面的配(pei)合型式

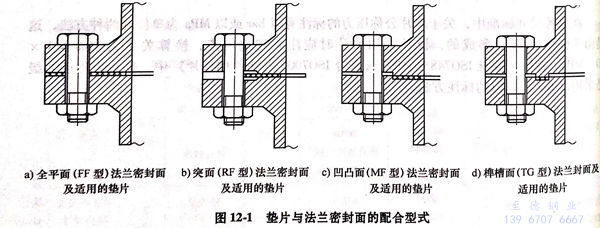

  墊片與法(fa)蘭密封面(mian)的配(pei)合(he)型式(shi)有4種，如圖12-1所示。


圖 1.jpg


2. 管(guan)法蘭用墊片的型式


  全平面(mian)（代號為FF)管法(fa)蘭(lan)(lan)用墊片型式如圖12-2所示；突(tu)面(mian)（代號為RF)、凹凸面(mian)（代號為MF)及榫槽面(mian)（代號為TG)管法(fa)蘭(lan)(lan)用墊片型式，如圖12-3所示。




3. 公稱(cheng)壓力用PN標記的墊片型式與尺寸

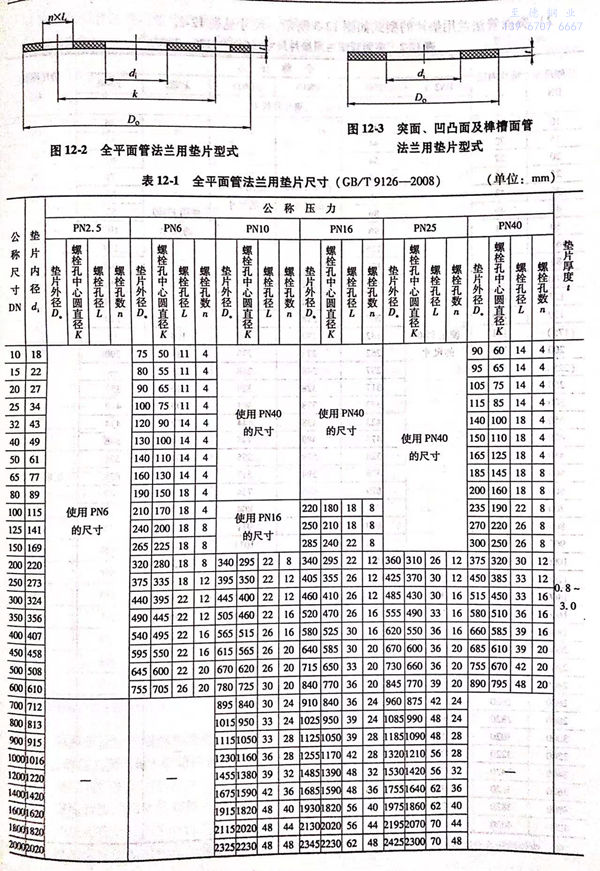

  a. 全(quan)平(ping)面管法蘭用墊片的型式(shi)如圖12-2所示(shi)，尺寸見表12-1.

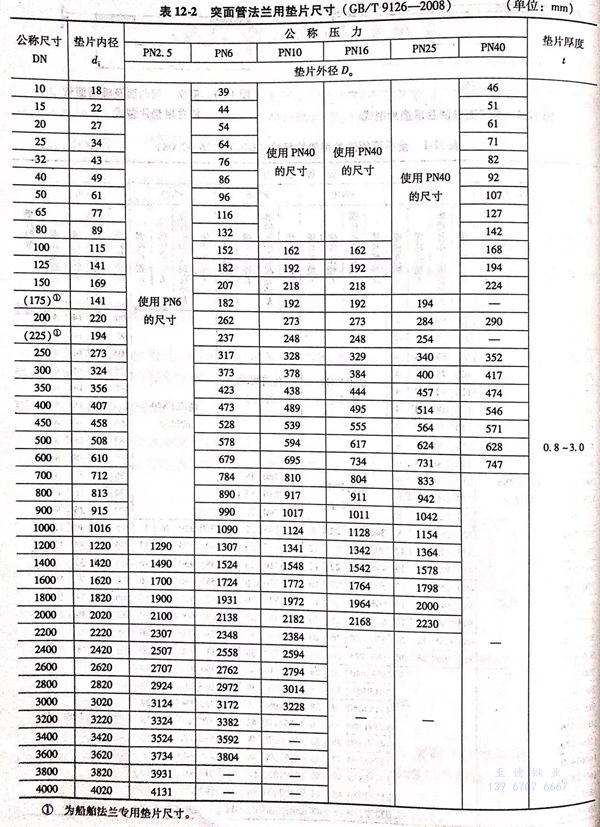

  b. 突面(mian)管法蘭用墊(dian)片的(de)型式如圖12-3所示，尺寸見表(biao)12-2.

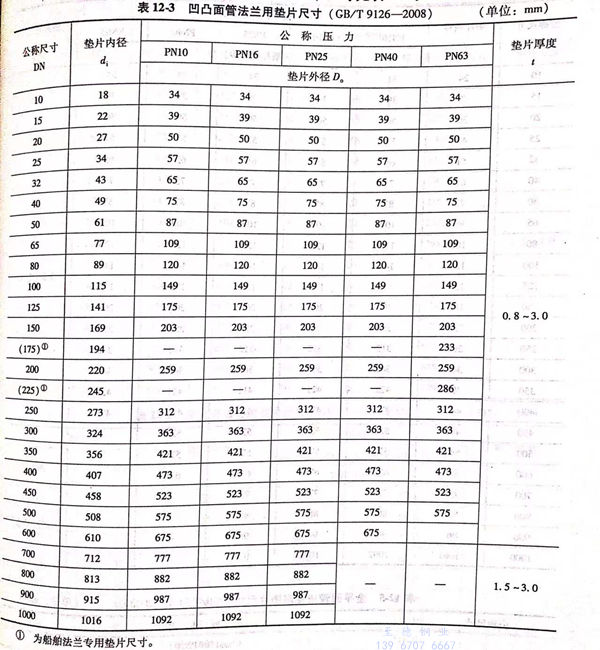

  c. 凹凸(tu)管法蘭用墊片的(de)型式如(ru)圖12-3所示，尺寸(cun)見表(biao)12-3.

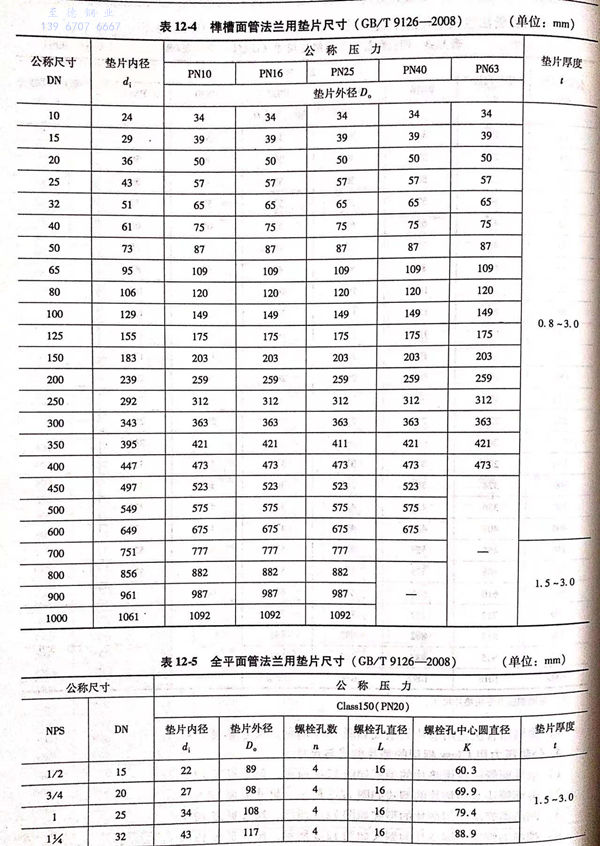

  d. 榫槽面管法蘭用墊片的型式如圖12-3所示，尺寸見表12-4.



4. 公稱(cheng)壓(ya)力用Class標記的墊片型式與(yu)尺寸


  a. 全平(ping)面管法蘭用墊(dian)片(pian)的型式如圖12-2所示，尺(chi)寸見表(biao)12-5.

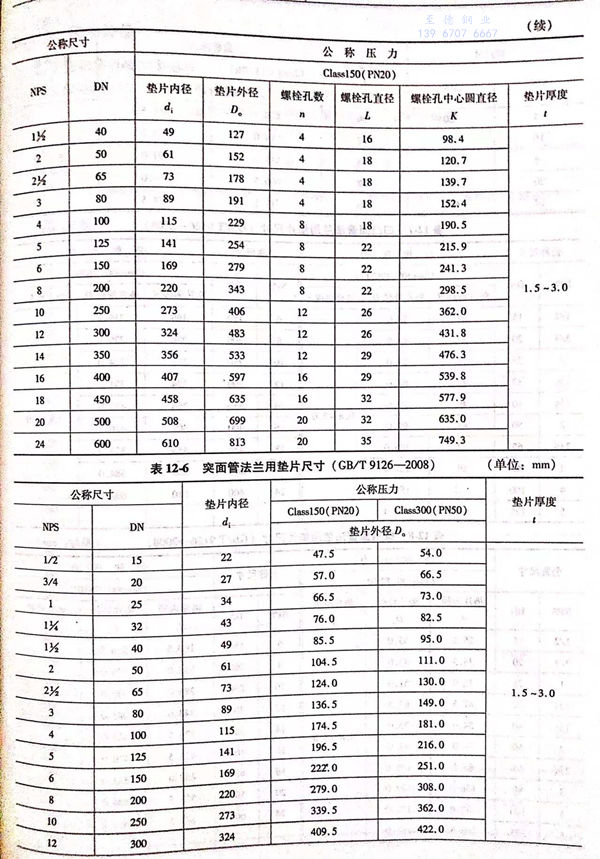

  b. 突面(mian)管法蘭用(yong)墊片的型式(shi)如圖(tu)12-3所示，尺寸見(jian)表12-6.

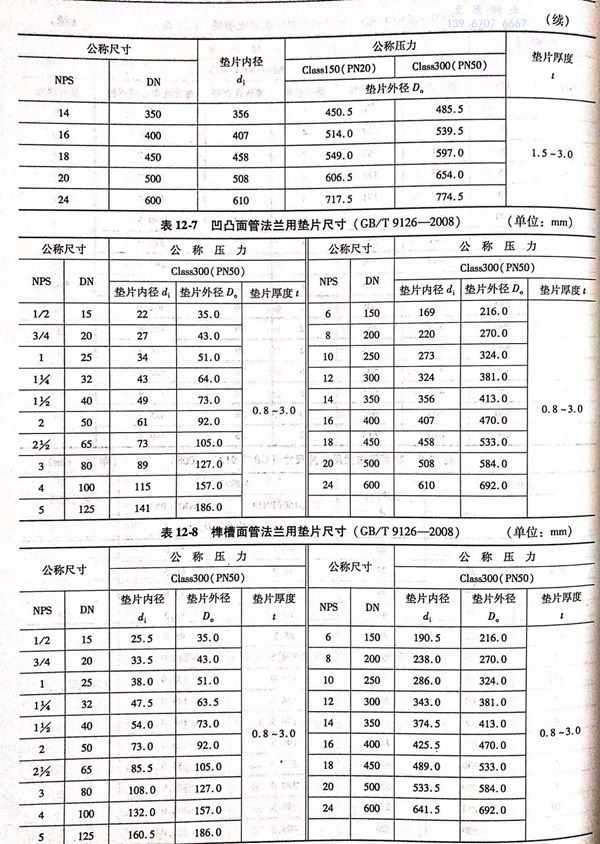

  c. 凹凸(tu)面管(guan)法蘭用墊(dian)片的(de)型式如圖12-3所示，尺寸見(jian)表12-7.


  d. 榫槽面管法蘭(lan)用墊片的(de)型式如圖12-3所示(shi)，尺寸(cun)見(jian)表12-8.
