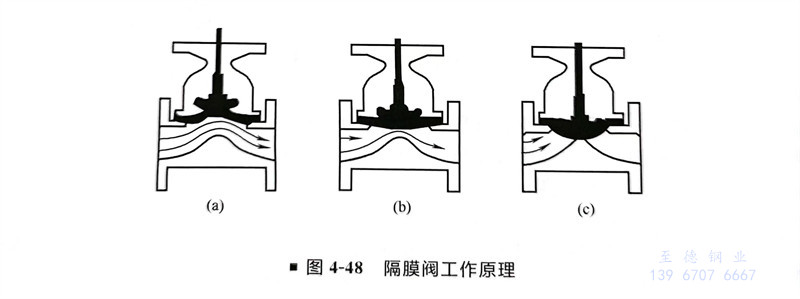

隔膜閥（Diaphragm Valve）的結構形式，與一般閥門很不相同，它是依靠柔軟的橡膠膜或塑料膜來控制流體運動的。隔膜閥的工作原理如圖4-48所示。

1. 隔膜閥的(de)分類(lei)

 隔膜閥按(an)結(jie)構(gou)形式可(ke)分為以(yi)下幾類：

  a. 屋脊式(shi)

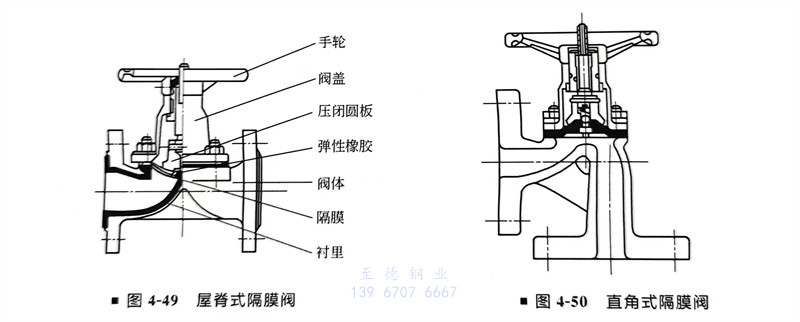

      也稱突(tu)緣式，是(shi)最(zui)基本的一類。其結構如圖(tu)4-49所(suo)示。從圖(tu)中可(ke)以看出，閥(fa)體是(shi)襯里的。隔膜閥(fa)閥(fa)體襯里，就是(shi)為了發揮它的耐腐(fu)蝕(shi)特性。這(zhe)類結構，除直通式之外，還可(ke)制(zhi)成(cheng)直角式，如圖(tu)4-50所(suo)示。

  b. 截止式

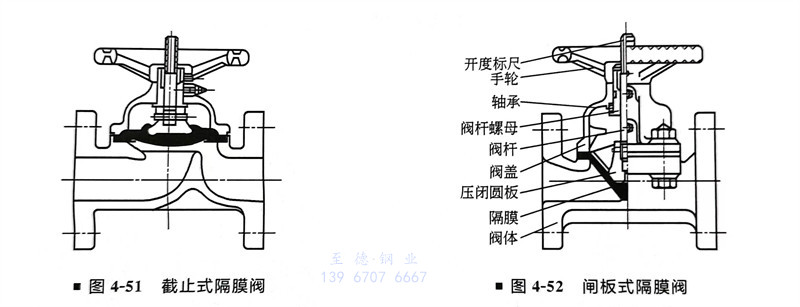

      其結構形狀與截(jie)止閥相似，如圖4-51所示。這種形式(shi)的(de)閥門，流(liu)體阻力(li)比屋脊式(shi)大，但(dan)密封(feng)面(mian)積大，密封(feng)性(xing)能好，可用于真空度高的(de)管道。

  c. 閘板式

     其(qi)結構形式與閘(zha)閥(fa)相似，如圖4-52所(suo)示。閘(zha)板式隔膜(mo)閥(fa)流(liu)體阻力最小，適(shi)合于輸送黏性物料(liao)。

    隔膜材(cai)料(liao)常用(yong)天然(ran)橡(xiang)膠(jiao)、氯丁橡(xiang)膠(jiao)、丁腈橡(xiang)膠(jiao)、異丁橡(xiang)膠(jiao)、氟化橡(xiang)膠(jiao)和(he)聚全(quan)氟乙丙(bing)烯(xi)塑料(liao)（F46）等(deng)。

    隔膜(mo)閥的(de)缺點(dian)是(shi)耐壓不(bu)高，一般在6kgf/cm(0.66MPa)之內；耐溫性能也(ye)受隔膜(mo)的(de)限制(zhi)，一般只能耐60～80℃，最高（氟化橡膠）也(ye)不(bu)超(chao)過180℃。

2. 隔膜閥的特(te)點及選(xuan)用

  ①. 流體(ti)阻力小。

  ②. 能用于含硬(ying)質(zhi)懸(xuan)浮(fu)物的(de)介質(zhi)；由于介質(zhi)只與閥體和隔膜接觸，所以(yi)無需填料(liao)函(han)，不存在填料(liao)函(han)泄漏問題，對(dui)閥桿(gan)部分無腐蝕的(de)可(ke)能。

  ③. 適用(yong)于有(you)腐蝕性、黏(nian)性、漿液介質(zhi)。

  ④. 不能(neng)用于介質(zhi)壓力較高的場(chang)合。

  ⑤. 隔膜(mo)材質(zhi)的(de)推薦使用范圍見表(biao)4-68。

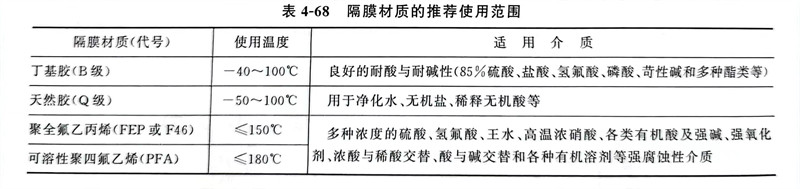

表4-68 隔膜材質的推薦使用范圍

丁(ding)基膠（B級）                -40~100℃        良(liang)好的耐(nai)酸與耐(nai)堿性（85％硫(liu)酸、鹽(yan)酸、氫氟酸、磷酸、苛性堿和多種酯(zhi)類等）

天然膠（Q級(ji)）               -50~100℃         用于凈化水、無(wu)機(ji)(ji)鹽、稀釋無(wu)機(ji)(ji)酸等

聚全氟乙丙烯（FEP或F46） ≤150℃          多種(zhong)(zhong)濃(nong)(nong)度的硫酸、氫(qing)氟酸、王水、高溫(wen)濃(nong)(nong)硝酸、各類有(you)機酸及強(qiang)堿、強(qiang)氧化劑(ji)、濃(nong)(nong)酸與(yu)稀酸交替、酸與(yu)堿交替和各種(zhong)(zhong)有(you)機溶劑(ji)等強(qiang)腐(fu)蝕性(xing)介質

可溶性聚四氟乙烯（PFA） ≤180℃
