隔膜閥結構的最大特點是閥內隔膜能將工作介質與閥瓣、閥桿等部件分隔開來，使閥件不受介質腐蝕，介質也不會外漏，省去了密封結構。

 隔膜閥有屋脊式、截止式、直流式、直通式等幾種結構形式。

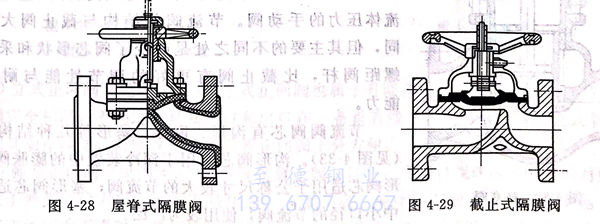

1. 屋脊式隔膜閥（見圖(tu)4-28)

  為最常用的(de)一種(zhong)結構形式。關閉時(shi)，帶有隔膜的(de)閥(fa)瓣下(xia)移，使其(qi)與閥(fa)體的(de)脊背密封，達(da)到切斷流體的(de)要求。其(qi)結構簡單(dan)，維修方便，流體阻力小，因而(er)得到廣(guang)泛應(ying)用。

2. 截止(zhi)式(shi)隔膜閥（見圖4-29)

  結(jie)(jie)構(gou)與(yu)截止(zhi)閥相似(si)，類似(si)在(zai)截止(zhi)閥的閥瓣下方裝置隔(ge)膜以隔(ge)斷(duan)流(liu)體(ti)。但其結(jie)(jie)構(gou)復雜，流(liu)體(ti)阻力大(da)，目前已較(jiao)少(shao)采用。

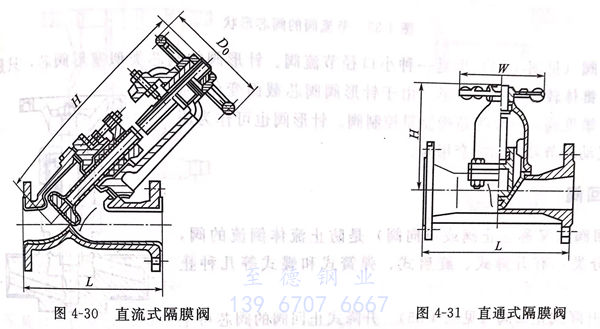

3. 直流(liu)式隔膜閥（見(jian)圖4-30)

  為截(jie)止式隔膜閥的(de)改型(xing)結(jie)構，形同Y型(xing)閥，其結(jie)構仍很復雜，但改善了流(liu)體的(de)流(liu)通狀態，減小了阻力。

4. 直通(tong)式隔(ge)膜閥(fa)（見圖4-31)

 其流(liu)體的流(liu)道(dao)近似直線，阻力(li)很(hen)小，適用于易阻塞的介質(zhi)。

 閘板(ban)式(shi)隔(ge)膜閥的通道及(ji)密封形式(shi)與閘閥相(xiang)似，因啟閉時隔(ge)膜變形及(ji)磨損很(hen)大，使用壽命短，所以已很(hen)少(shao)采用。
