14Cr17Ni2（1Cr17Ni2）鋼屬于馬氏體不銹耐酸鋼(gang)，具有較高的強度和硬度，經淬火和低溫回火后具有高的強度、韌性和耐蝕性，是馬氏體不銹鋼中強度與韌性搭配較好的鋼種之一，對氧化性酸、大部分有機酸以及有鹽類的水溶液有良好的耐蝕性，而且優于12Cr13（1Cr13）和10Cr17（1Cr17）。一般用于既要求高力學性能，又要求耐硝酸、有機酸腐蝕的軸類、活塞桿、泵、閥等零部件，以及彈簧和緊固件，并適宜制造腐蝕介質作用下的透明、不透明塑料制品模具。但該鋼焊接性差，易產生裂紋，制造模具和其他零部件時不宜進行焊接。
一(yi)、化學成分
14Cr17Ni2（1Cr17Ni2）不銹鋼的化(hua)學成分見表4-57。
二、臨界點
Ac1≈810℃、Ar1≈780℃、Ms≈357℃。
三、熱加工(gong)
14Cr17Ni2（1Cr17Ni2）不銹鋼鍛造工藝規范見表4-58。
加熱(re)溫(wen)度(du)高(gao)時(shi)，雖然鋼(gang)的(de)α相增多，但塑性(xing)(xing)良(liang)好，這與部分組織(zhi)的(de)再結(jie)晶有關(guan)。從高(gao)溫(wen)力學試驗的(de)結(jie)果得(de)知(zhi)，鋼(gang)在1100℃時(shi)的(de)伸長率最大(da)。為(wei)了改(gai)善其塑性(xing)(xing)和鋼(gang)材(cai)表(biao)面質量，終鍛溫(wen)度(du)應(ying)偏高(gao)一(yi)些，同時(shi)為(wei)了得(de)到均一(yi)的(de)組織(zhi)，應(ying)該(gai)控制較大(da)的(de)加工比。
四、預備熱(re)處理
14Cr17Ni2（1Cr17Ni2）不(bu)銹鋼預備熱處理的過程如下：
1. 低溫(wen)退火：加(jia)熱溫(wen)度為(wei)660～680℃，爐冷，退火組織為(wei)珠(zhu)光體。
2. 高溫退火：加熱溫度(du)為850～870℃，爐冷，退火硬度(du)≤250HBW。
五、淬火(huo)(huo)及回(hui)火(huo)(huo)
14Cr17Ni2（1Cr17Ni2）不銹鋼淬火溫度為980～1050℃，油冷或空冷，硬度為44～51HRC。回火溫度為275～300℃，硬度≥40HRC；回火溫度為560～605℃，硬度26~34HRC。
六、力(li)學性能

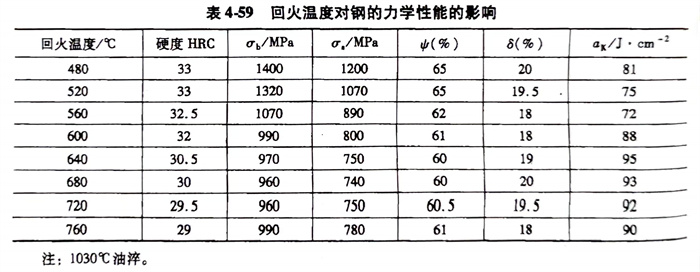

14Cr17Ni2（1Cr17Ni2）不銹鋼(gang)回火溫度對鋼的力學性能的影響及14Cr17Ni2（1Cr17Ni2）鋼的高溫力學性能見表4-59、表4-60和圖4-8。
七(qi)、耐蝕性
14Cr17Ni2（1Cr17Ni2）不銹鋼的耐(nai)蝕性能(neng)見表(biao) 4-61 。
