17Cr16Ni2、1.4057、431不銹鋼是馬氏體(ti)不銹鋼，加工性能比14Cr17Ni2（1Cr17Ni2）鋼有明顯改善，而耐酸性基本上和14Cr17Ni2相同。適于制作要求較高強度、韌性和良好耐蝕性的零部件，以及在潮濕介質中工作的承力件。

一、化學成分

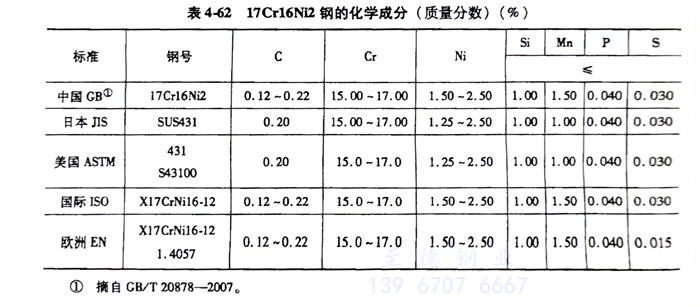

   17Cr16Ni2、1.4057、431不(bu)銹鋼的化(hua)學成分(fen)見表(biao)4-62。

二、熱加工

   17Cr16Ni2、1.4057、431不(bu)銹(xiu)鋼鍛造(zao)工藝規范見表4-63。

三、預備熱(re)處(chu)理

  預備熱處理的過程如下：

   1. 低溫退(tui)火(huo)：加熱(re)溫度為660～680℃，爐冷，退(tui)火(huo)組織為珠光體。

   2. 高(gao)溫(wen)退(tui)(tui)火：加熱溫(wen)度為(wei)850～870℃，爐冷，退(tui)(tui)火后硬度≤250HBW。

四(si)、淬(cui)火及回火

  17Cr16Ni2、1.4057、431不(bu)銹鋼淬火溫(wen)度(du)為(wei)980～1050℃，油(you)冷或空冷，硬(ying)度(du)為(wei)44～51HRC。回火溫(wen)度(du)為(wei)250～300℃，硬(ying)度(du)≥40HRC；回火溫(wen)度(du)為(wei)560～605℃，硬(ying)度(du)26~34HRC。

五、力學性能

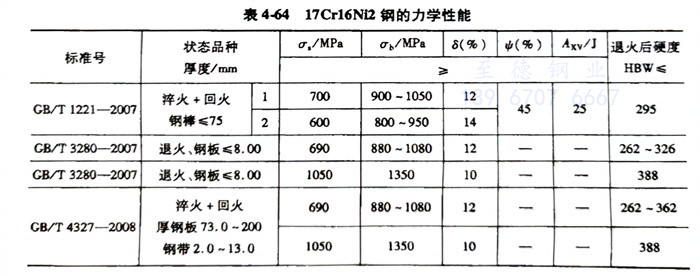

  17Cr16Ni2、1.4057、431不銹鋼的力學性能見(jian)表4-64。
