85Cr17（8Cr17）、S44003、SUS440B不銹鋼是高鉻高碳可淬硬性不(bu)銹鋼，性能和用途類似于68Cr17（7Cr17）不銹鋼，硬化狀態下比68Cr17（7Cr17）鋼更硬，比108Cr17（11Cr17）不銹鋼的韌性好，焊接性差。可制作模具、刃具及閥座等。

一、化學成分

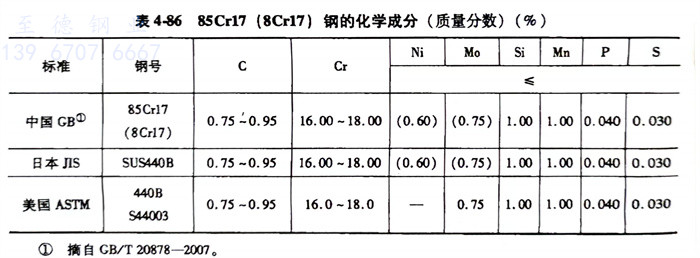

    85Cr17（8Cr17）、S44003、SUS440B不銹鋼的化學(xue)成分見表4-86。

二、熱加工

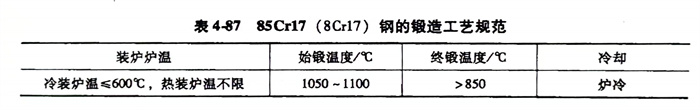

    85Cr17（8Cr17）、S44003、SUS440B不銹鋼鍛造工藝規(gui)范見表4-87。

    應特別注意85Cr17（8Cr17）鋼(gang)的鍛(duan)造(zao)工藝，最好采(cai)用冷裝加(jia)熱（＜600℃），加(jia)熱速度不(bu)宜(yi)太快，尤其(qi)是在700℃以下(xia)時(shi)，同時(shi)應特別控制較(jiao)高的停(ting)鍛(duan)、軋溫度，并嚴格注意緩冷條件。

三、預備熱處理(li)

  預備熱處理的過程如(ru)下：

    1. 軟化(hua)退火(huo)：加(jia)熱溫度為800～840℃，爐冷到500℃以(yi)下出爐空冷，退火(huo)組(zu)織為珠光(guang)體，硬度≤255HBW。

    2. 完全退火：840～920℃，爐冷，硬度≤255HBW。

四、淬火(huo)及回火(huo)

    淬火(huo)溫度1010～1070℃，油冷，硬度≥≥561≥56HRC；回火(huo)溫度160～180℃，空冷，硬度≥56HRC。
