90Cr18MoV、1.4112、S44003、440B不銹鋼是一種高碳高鉻馬氏體不(bu)銹(xiu)鋼，是在95Cr18（9Cr18）不銹鋼的基礎上加入了鉬和釩，熱強性和耐回火性均優于95Cr18（9Cr18）鋼，性能和用途類似于95Cr18（9Cr18）鋼，用于制造在腐蝕環境、強氧化氣氛中工作的軸承，如石油、化工、船舶機械中的軸承及耐磨零件，以及機械刀具、量具、刃具、外科手術刀具等，并適宜制造高負荷、高耐磨、在腐蝕介質作用下的塑料模具。

一、化(hua)學成分

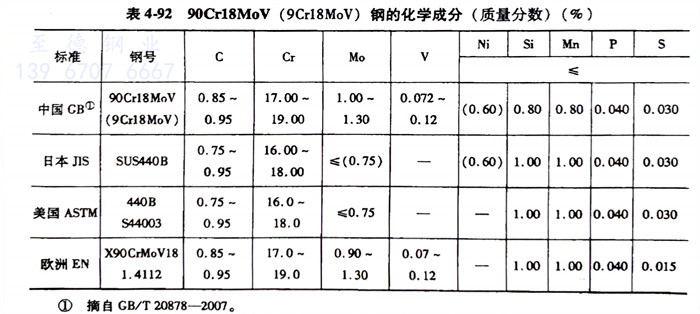

   90Cr18MoV (9Cr18MoV) 不(bu)銹鋼的化學成分(fen)見表(biao)4-92。

二(er)、熱加工

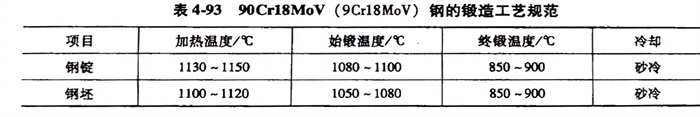

   鍛(duan)造工藝規范見表4-93。應(ying)特別注意90Cr18MoV (9Cr18MoV) 不銹鋼的熱(re)(re)加工工藝，最好采用冷裝爐加熱(re)(re)，加熱(re)(re)速度不宜太(tai)快，尤其(qi)在700℃以下時，同時應(ying)該控制較高的終鍛(duan)溫度，并(bing)嚴格注意緩冷條件。

三、預(yu)備(bei)熱處理

  預備熱(re)處理(li)的過程如下(xia)：

    1. 退火溫(wen)度850～870℃，保(bao)溫(wen)4～6h，爐冷至600℃以(yi)下出爐，退火后硬度≤269HBW。

    2. 再(zai)結晶退火：加熱溫度為730～750℃，空冷。

四、淬火(huo)及(ji)回(hui)火(huo)

  90Cr18MoV、1.4112、S44003、440B不銹鋼淬火溫度(du)1050～1070℃，油冷(leng)，硬度(du)≥58HRC；回(hui)火溫度(du)160～180℃保溫3～5，硬度(du)≥58HRC。~5h
