022Cr19Ni10、1.4306、S30403、304L不銹鋼是奧氏體超低碳不銹鋼，是在12Cr18Ni9（1Cr18Ni9）鋼的基礎上發展演變起來的鋼，性能類似于12Cr18Ni9（1Cr18Ni9）鋼。與0Cr18Ni9比較碳降低，鎳稍許增加，強度稍低，但其敏化態耐晶間腐蝕能力顯著優于0Cr18Ni9和0Cr18Ni9Ti。常用于制造耐酸介質腐蝕的各種設備、容器、管道和構件。主要用于需焊接且焊接后又不能進行固溶處理的耐蝕設備和部件。

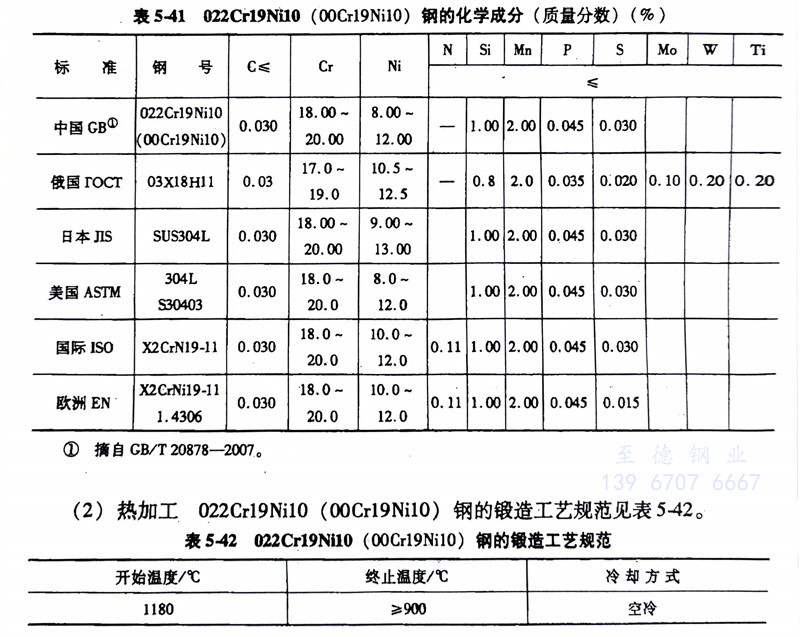

（1）化(hua)學成分：香蕉app免費視頻在線觀看:022Cr19Ni10、1.4306、S30403、304L不銹鋼的化學成分見表(biao)5-41。

（2）熱加工： 022Cr19Ni10、1.4306、S30403、304L不(bu)銹鋼的鍛造(zao)工藝規范見表5-42。

（3）預備(bei)熱處理： 預備(bei)熱處理的過程如下：

      a. 冷拉坯料退火(huo)：970℃水冷。

      b. 冷拉材中間退火：850℃水冷。

      c. 消除(chu)加工應力(li)退火：300～350℃，保溫1～2h，空冷。

（4）固溶處理: 1050～1100℃水冷(leng)或(huo)空冷(leng)，硬度≤201HBW。

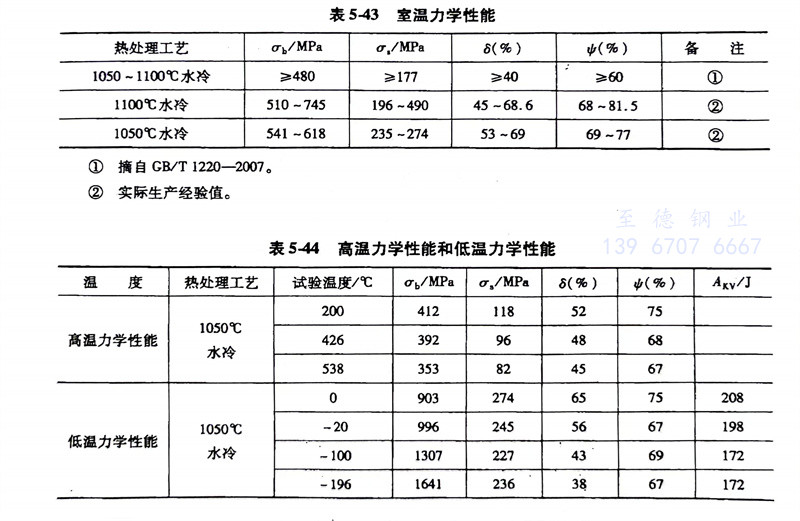

（5）力學(xue)性能：022Cr19Ni10、1.4306、S30403、304L不銹鋼的力(li)學性能見表5-43和表5-44。

（6）工藝性能： 022Cr19Ni10、1.4306、S30403、304L不銹鋼具有良好的冷(leng)、熱加工(gong)性能，可采(cai)用(yong)通(tong)用(yong)的各種(zhong)冷(leng)、熱加工(gong)工(gong)藝，但冷(leng)加工(gong)較(jiao)易產生加工(gong)硬化，變形量過大，應(ying)作中間退火處理(li)，以(yi)利于進一步(bu)加工(gong)。

（7）焊接： 焊接性能良好，焊后(hou)不需進行熱處理。此(ci)鋼用電(dian)弧焊、氬弧焊后(hou)有良好的耐蝕(shi)性，不出現刀口(kou)狀腐蝕(shi)，建議采用A002焊條(tiao)。

（8）耐蝕性： 022Cr19Ni10、1.4306、S30403、304L不銹(xiu)鋼在鹽中的耐腐蝕數(shu)據如下

      a. 在硝銨(an)（任何濃(nong)度(du)、溫(wen)度(du)）、硫(liu)銨(an)（濃(nong)度(du)10％，室溫(wen)）、硫(liu)酸鎂（任何濃(nong)度(du)、溫(wen)度(du)）、過(guo)硫(liu)酸鉀（濃(nong)度(du)5％，溫(wen)度(du)34℃）和磷酸鈉(na)（濃(nong)度(du)5％，溫(wen)度(du)15.6℃）介質條件下無腐蝕。

      b. 在硝酸(suan)鈉（濃(nong)度53％、溫度29.5℃）和碳酸(suan)鈉（濃(nong)度10％、溫度15.6℃）中腐蝕極微(wei)（＜0.0007mm/a）。
