彩(cai)色不銹鋼主要有優越性能主要有以下幾點
1. 耐蝕性(xing)

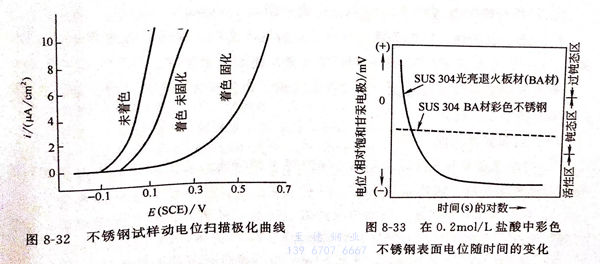

用動電位掃描極化曲線（見圖8-32) 可見，經著色后的不銹鋼的點蝕電位比未著色不銹鋼提高100mV,經固膜處理后則提高450mV以上。因此，著色處理后的不銹鋼，其耐蝕性明顯比未著色的不銹鋼提高。經著色膜固膜處理后的不銹鋼的耐蝕性更高。著色處理后的不銹鋼具有優良的耐點腐蝕性能。
縫隙腐蝕實驗：孫奇等用3.5%NaCl+2%Fe2(SO4)3·nH2O水溶液做縫隙腐蝕實驗，經100h實驗后，彩色不銹鋼仍能保持原試樣鮮艷的光澤，幾乎不發生縫隙腐蝕。實驗表明，彩色不銹鋼具有良好的耐縫隙腐蝕性能。
18-8彩(cai)色不銹(xiu)鋼(gang)在英國伯明翰工業大氣(qi)中(zhong)暴露6年，著色膜只(zhi)有輕(qing)微的(de)變(bian)化。彩(cai)色不銹(xiu)鋼(gang)在海洋性氣(qi)體中(zhong)暴露20個月，色澤不變(bian)。彩(cai)色不銹(xiu)鋼(gang)有良好的(de)耐候性。
腐(fu)蝕(shi)電(dian)位：圖8-33為SUS304彩色(se)不銹(xiu)鋼與(yu)原不銹(xiu)鋼在0.2mol/L鹽(yan)酸水溶液中的腐(fu)蝕(shi)電(dian)位比較，說明彩色(se)不銹(xiu)鋼浸(jin)泡(pao)在0.2mol/L鹽(yan)酸（相當于7g/L鹽(yan)酸）中長期保持穩定鈍態。
鹽(yan)霧腐(fu)蝕實驗(yan)，經過96小時(shi),彩色不(bu)(bu)銹鋼主體金(jin)屬不(bu)(bu)腐(fu)蝕、不(bu)(bu)變(bian)色。中性鹽(yan)霧腐(fu)蝕實驗(yan)，按GB 1771-79標準(zhun)，144小時(shi)腐(fu)蝕實驗(yan)不(bu)(bu)變(bian)化(hua)。
綜上所述，彩色不銹鋼具有良好的耐蝕性，這是由于304不銹鋼的彩色膜厚度可達數百至數千埃（1A=10-8cm),而非彩色著色不銹鋼的自然氧化膜只有20~30?,前者比后者的膜厚度厚得多。此外，彩色不銹鋼在固膜處理后有大量三價鉻沉積于著色膜微孔內，使著色膜中的鉻／鐵比遠高于基體金屬中的比值，故彩色不銹鋼的耐蝕性比非著色不銹鋼優越。
2. 光學性能
彩(cai)(cai)(cai)色(se)(se)(se)不(bu)銹鋼(gang)表面色(se)(se)(se)彩(cai)(cai)(cai)是(shi)其表面反射光(guang)與通(tong)過表面透明膜的折射光(guang)的干涉光(guang)。由于受不(bu)銹鋼(gang)固有金屬色(se)(se)(se)澤(ze)的影響，只能顯示藍、黃、紅、綠4種(zhong)基本(ben)色(se)(se)(se)，加上中間色(se)(se)(se)共(gong)有十幾(ji)種(zhong)色(se)(se)(se)，不(bu)能呈現光(guang)譜(pu)色(se)(se)(se)中的任何(he)一(yi)種(zhong)顏色(se)(se)(se)。鏡面拋(pao)光(guang)和(he)非鏡面拋(pao)光(guang)的不(bu)銹鋼(gang)均能獲得富(fu)有光(guang)澤(ze)的鮮艷色(se)(se)(se)彩(cai)(cai)(cai)、柔和(he)的長期(qi)經(jing)紫外線(xian)照射也不(bu)變色(se)(se)(se)的彩(cai)(cai)(cai)色(se)(se)(se)，光(guang)學(xue)性能經(jing)久不(bu)變。
3. 耐熱性能
①. 彩色(se)不銹鋼在沸水中浸泡28天無變(bian)化。
②. 彩色不銹鋼在150℃干燥條件下暴(bao)露(lu)35天無變化。
③. 按(an)GB 1735-79標準(zhun)，彩色不(bu)銹鋼在200℃加熱(re)24小時膜層顏色不(bu)變，無(wu)起泡(pao)開裂現象(xiang)。
④. 彩色不(bu)銹(xiu)鋼加熱到300℃無變化(hua)。
4. 抗磨(mo)和抗刻劃(hua)性能
①. 按GB 1768-79標準，彩色不銹(xiu)鋼(gang)著色膜經受負荷500g橡皮輪加(jia)壓(ya)摩擦200次以上不露底。
②. 彩(cai)色(se)不(bu)銹鋼(gang)著色(se)膜經得住50~120g負荷的鋼(gang)針(zhen)刻劃。
③. 彩色不銹鋼表面(mian)經受(shou)888r摩擦露底時間為12分(fen)鐘。
5. 加工(gong)成型性
彩色(se)不銹鋼可承受一般模(mo)壓(ya)加工(gong)、深延、彎曲等加工(gong)、硬(ying)化加工(gong)、180°彎曲實驗和沖深8mm的杯突實驗，表(biao)面膜(mo)無損(sun)傷(shang)。
但大變形量會損害(hai)著(zhu)色膜，使(shi)其色澤變壞(huai)，彩(cai)色不銹鋼在加工時，最好采(cai)用(yong)聚乙烯塑(su)料薄膜加以(yi)保護。
6. 表面耐擦洗性(xing)
①. 中性洗滌劑(ji)溶液擦(ca)洗，可以洗凈彩色不銹鋼表(biao)面沾污(wu)(wu)的指紋、油(you)漬和(he)污(wu)(wu)垢等(deng)損害外觀的疵蔽，恢復(fu)原有外觀。
②. 有機(ji)溶(rong)(rong)劑，如汽油、丙酮等擦洗表面污垢(gou)，雖然(ran)對(dui)表面色澤(ze)無影響，但有機(ji)溶(rong)(rong)劑揮發后會在不銹鋼表面留(liu)下(xia)污垢(gou)痕(hen)跡。
③. 禁(jin)忌(ji)使用對表面有磨(mo)損的去污粉或不(bu)銹鋼絲球(qiu)擦洗，不(bu)僅(jin)損傷(shang)表面氧化膜(mo)，最后可能(neng)擦掉著色膜(mo)。
④. 耐油污性。在植物(wu)油中浸泡24h,膜層顏色不變，可以擦(ca)洗去表(biao)面油污。
