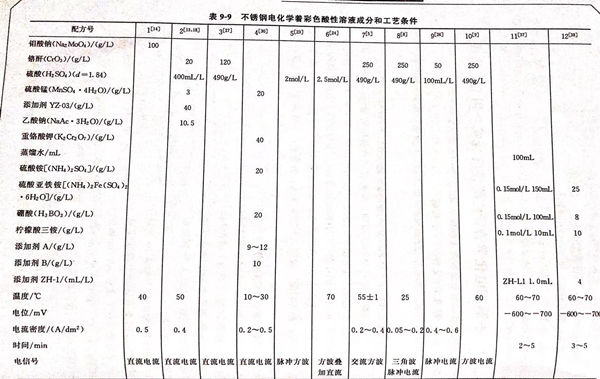

不銹鋼電化學著彩(cai)色(se)酸性溶(rong)液成分和(he)工藝條件見表9-9。配方5 (見表9-9)的說明 。本(ben)配方由南(nan)京航空(kong)航天大(da)學材料系(xi) 周一揚、吳繼民(min)提出

1. 施加電信(xin)號

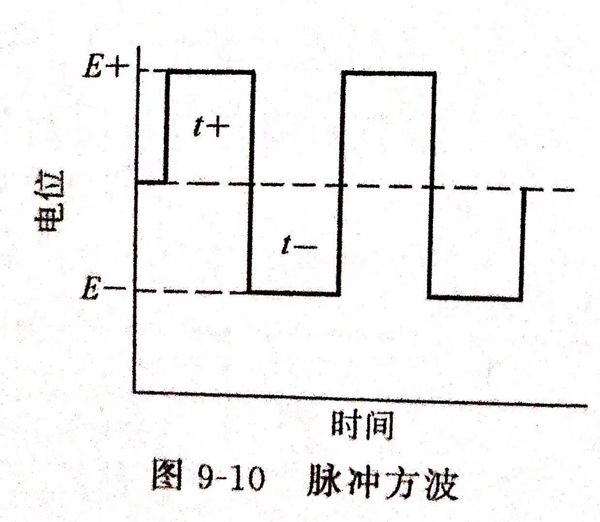

  采用(yong)中等含(han)鉻量的(de)不(bu)銹(xiu)鋼1Cr17,在(zai)硫酸(suan)水溶(rong)(rong)液中以(yi)恒電位(wei)方(fang)波充電法使不(bu)銹(xiu)鋼表(biao)面產生彩色膜。脈沖方(fang)波見圖9-10。采用(yong)此法有望能克服表(biao)面因在(zai)鉻酸(suan)溶(rong)(rong)液中浸(jin)泡的(de)時間較(jiao)長，有時表(biao)面有粗糙現象產生的(de)缺點。

2. 不銹鋼(gang)陽(yang)極(ji)極(ji)化曲線

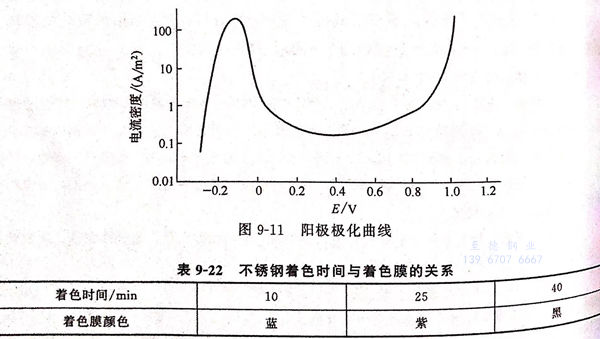

  在(zai)2mol/L(相當于196g/L)硫酸溶(rong)液(ye)中以逐點法(fa)得到不(bu)銹(xiu)鋼的陽極(ji)(ji)(ji)極(ji)(ji)(ji)化(hua)曲線，見圖(tu)(tu)9-11,由圖(tu)(tu)9-11可知，陽極(ji)(ji)(ji)鈍態電(dian)位為0~0.9V.采用(yong)的脈(mo)沖電(dian)位范圍為－0.1~1.0V,時間為0.001~0.100s.使用(yong)的實驗儀器有恒(heng)電(dian)位儀、信號發生(sheng)器、穩壓電(dian)源(yuan)、示波器，參比電(dian)極(ji)(ji)(ji)為飽和甘汞電(dian)極(ji)(ji)(ji)，對(dui)電(dian)極(ji)(ji)(ji)為鉑電(dian)極(ji)(ji)(ji)。

3. 著色(se)時間同著色(se)膜顏色(se)的關系

  在(zai)藍色(se)、紫色(se)、黑色(se)之(zhi)間(jian)沒有(you)明顯的(de)中間(jian)色(se)出現。隨(sui)著溶液(ye)溫度增高及濃(nong)度加(jia)大。著色(se)膜形成(cheng)(cheng)速率有(you)加(jia)大的(de)傾(qing)向。這種膜的(de)生(sheng)(sheng)成(cheng)(cheng)，推測是由于膜－溶液(ye)的(de)表面鉻(ge)酸離子的(de)生(sheng)(sheng)成(cheng)(cheng)、還原所致，并(bing)且(qie)在(zai)硫酸水(shui)溶液(ye)中恒電位方波脈沖下不(bu)銹鋼表面形成(cheng)(cheng)的(de)膜的(de)鉻(ge)離子含量較高之(zhi)故。
