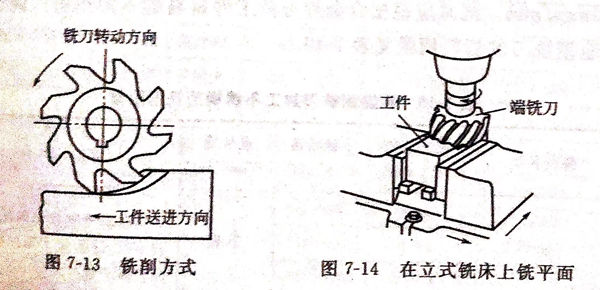

銑削不銹鋼的特點是，不(bu)銹鋼的黏附性及熔著性強，切屑容易黏附在銑刀刀齒上，使切削條件惡化；逆銑時，刀齒先在已經硬化的表面上滑行，增加了加工硬化的趨勢；銑削時沖擊、振動較大，使銑刀刀齒易崩刃和磨損。不銹鋼銑削方式，如圖7-13和圖7-14所示。
銑(xian)(xian)削(xue)不銹鋼(gang)(gang)除端銑(xian)(xian)刀(dao)(dao)和(he)部(bu)分(fen)立銑(xian)(xian)刀(dao)(dao)可(ke)用(yong)硬質合金作銑(xian)(xian)刀(dao)(dao)刀(dao)(dao)齒材料外、其(qi)余各類銑(xian)(xian)刀(dao)(dao)均采用(yong)高速鋼(gang)(gang)，特別是鎢－鉬系和(he)高釩高速鋼(gang)(gang)具有良好的(de)效果，其(qi)刀(dao)(dao)具耐用(yong)度可(ke)比W18Cr4V提高1~2倍。適其(qi)制作不銹鋼(gang)(gang)銑(xian)(xian)刀(dao)(dao)的(de)硬質合金牌號(hao)有YG8、YW2、813、798、YS2T、YS30、YS25等。
銑削(xue)不銹鋼時，切削(xue)刃(ren)既要(yao)鋒(feng)利(li)又要(yao)能(neng)承受沖擊，容屑(xie)槽要(yao)大(da)。可采用大(da)螺(luo)旋角(jiao)銑刀(dao)(dao)（圓(yuan)柱銑刀(dao)(dao)、立(li)銑刀(dao)(dao)），螺(luo)旋角(jiao)b從20°增加(jia)到(dao)45°(gn=5°),刀(dao)(dao)具耐用度可提高2倍以上，因為(wei)此時銑刀(dao)(dao)的工作前(qian)角(jiao)go。由11°增加(jia)到(dao)27°以上，銑削(xue)輕快。但b值不宜再大(da)，特別是立(li)銑刀(dao)(dao)以b≤35°為(wei)宜，以免(mian)削(xue)弱(ruo)刀(dao)(dao)齒。
采用(yong)波形(xing)刃立銑刀(dao)加(jia)工(gong)不銹鋼管(guan)材或薄壁件，切(qie)削輕快，振動小(xiao)，切(qie)屑(xie)易碎，工(gong)件不變形(xing)。用(yong)硬質合金立銑刀(dao)高速銑削、可轉(zhuan)位(wei)端(duan)銑刀(dao)銑削不銹鋼都能取得良好的(de)效(xiao)果。
銑削不銹鋼時，應盡可能(neng)采用順(shun)銑法加工(gong)(gong)。不對稱順(shun)銑法能(neng)保證切削刃平穩地從金屬中切離，切屑粘接接觸面積較小，在高速(su)離心力的作用下易(yi)被甩掉，以免刀(dao)齒(chi)重新(xin)切入工(gong)(gong)件時，切屑沖擊前刀(dao)面產(chan)生剝落和崩刃現象(xiang)，提高刀(dao)具的耐(nai)用度(du)。
采用噴霧冷卻(que)法(fa)效果最為顯著(zhu)，可提高銑(xian)刀(dao)耐用度(du)1倍以上(shang)；如一(yi)般(ban)用10%乳化(hua)液冷卻(que)，應保(bao)證切削(xue)(xue)液流量達到充分冷卻(que)。硬(ying)質合(he)金銑(xian)刀(dao)銑(xian)削(xue)(xue)不(bu)銹鋼時，取c=70~150m/min,v=37.5~150mm/min,同(tong)(tong)時應根據合(he)金牌號及工件(jian)材料的(de)不(bu)同(tong)(tong)作適當調整(zheng)。

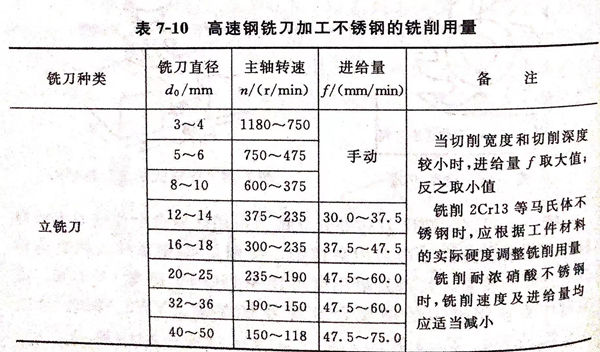

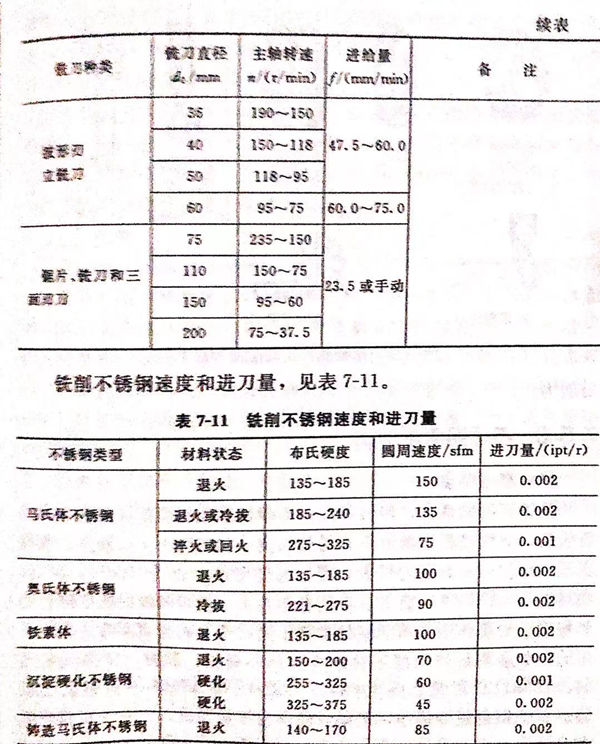

高速鋼銑刀的切削用量見表7-10。

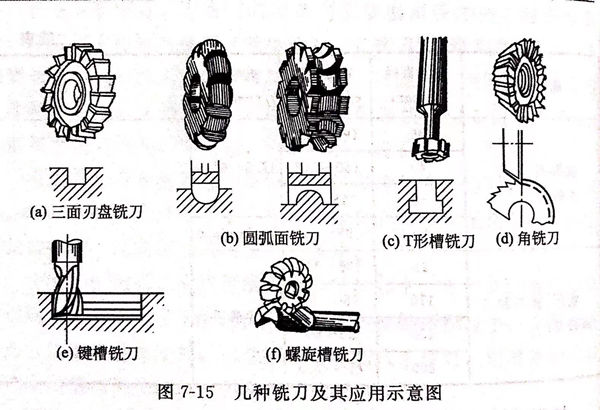

幾種常用銑刀及其應用，如圖7-15所示。
銑(xian)削(xue)(xue)在生產量大(da)到可以證(zheng)明(ming)使用硬質合(he)金刀(dao)(dao)具是合(he)適的(de)(de)(de)(de)場合(he)，選用這(zhe)種刀(dao)(dao)具也可以成功地進(jin)行銑(xian)削(xue)(xue)。對于銑(xian)削(xue)(xue)，可行的(de)(de)(de)(de)辦法之一是以大(da)約(yue)24m/min的(de)(de)(de)(de)速(su)(su)度(du)(du)開始(shi)切削(xue)(xue)，相反地，用高(gao)速(su)(su)鋼(gang)刀(dao)(dao)具銑(xian)削(xue)(xue)的(de)(de)(de)(de)速(su)(su)度(du)(du)為(wei)9m/min,然后增加速(su)(su)度(du)(du)，直(zhi)至(zhi)有(you)效而(er)無過分損傷(shang)地進(jin)行切削(xue)(xue)為(wei)止。
