由擠壓時不銹鋼管穿孔芯棒的工作條件可以看出，芯棒在開始時承受壓縮和縱向彎曲力作用，而在擠壓時承受拉伸力。穿孔芯棒的拉伸狀態，與穿孔速度和擠壓速度的大小有關，如不銹鋼管穿孔速度大于擠壓速度，則拉伸就可能轉為壓縮狀態。

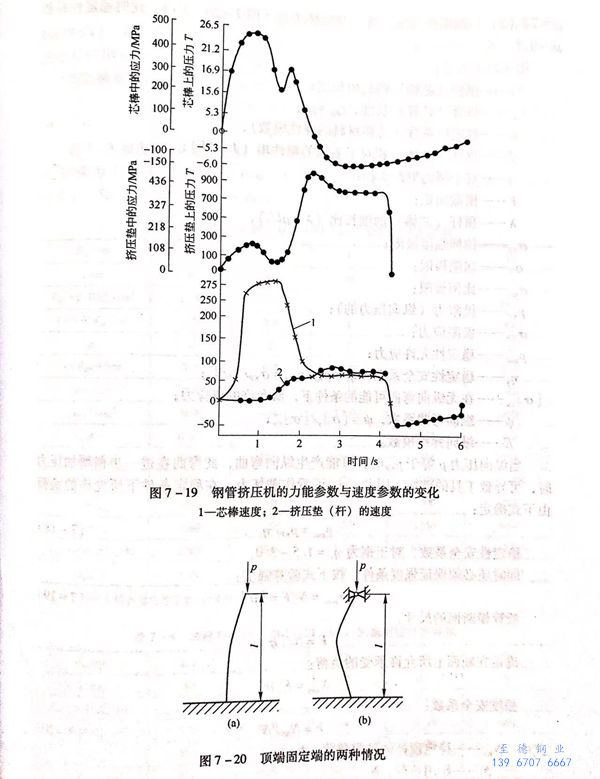

  在分析芯棒的(de)(de)穩定(ding)(ding)(ding)性(xing)(xing)時(shi)必須采(cai)用固(gu)定(ding)(ding)(ding)一端(duan)的(de)(de)條件(jian)和(he)施加(jia)負荷的(de)(de)方法。對于現代擠(ji)壓(ya)機的(de)(de)不銹(xiu)鋼管穿孔(kong)芯棒，為了確(que)定(ding)(ding)(ding)穩定(ding)(ding)(ding)性(xing)(xing)系數(shu)，可以采(cai)取以下兩種情況(kuang)（圖(tu)7-20):(1)一端(duan)剛(gang)性(xing)(xing)固(gu)定(ding)(ding)(ding)，另一端(duan)自(zi)由狀態（圖(tu)7-20(a)),此時(shi)穩定(ding)(ding)(ding)性(xing)(xing)系數(shu)

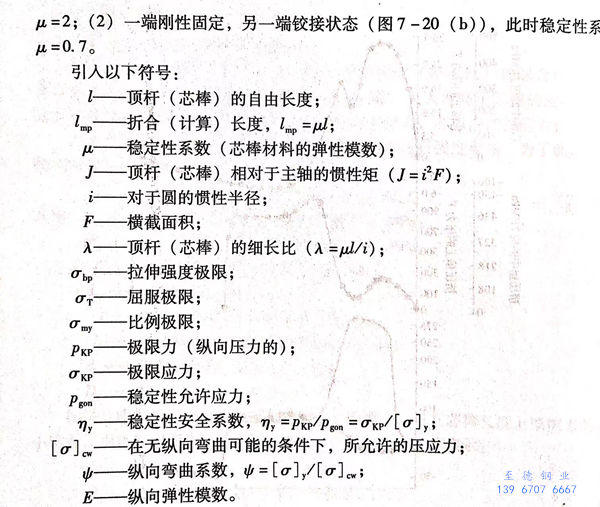

  當縱向壓力p等于P_kp時，可能產生縱向彎曲，此彎曲在進一步稍增加壓力時，可導致工具的破壞。因此，Pkp可看作破壞力。在穩定條件下所允許的負荷由下式確定：

  計算時，應考慮所采用(yong)(yong)芯棒的(de)材料（5CrNiW、4Cr8W2、4CrW2Si、3Cr2W8V),在不超過600~800MPa的(de)單(dan)位壓力(li)下(xia)(xia)，有滿意的(de)使用(yong)(yong)壽命。當(dang)單(dan)位壓力(li)大于1000MPa時，使用(yong)(yong)壽命顯著(zhu)下(xia)(xia)降。

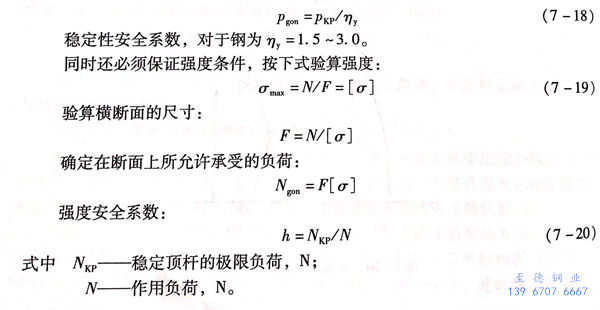

  在(zai)芯棒端(duan)部(bu)固定(ding)、頂桿為不變的圓截面時(shi)，按尤拉公式(shi)確定(ding)臨界力(li)，即(ji)

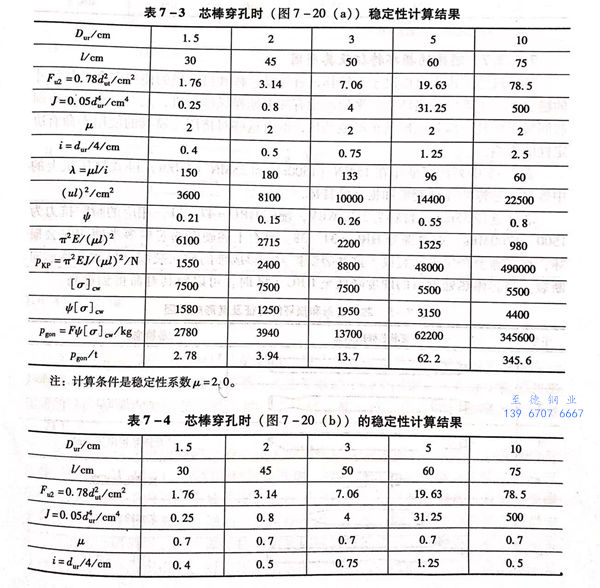

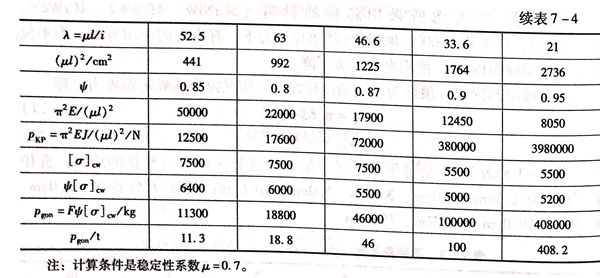

 表 7-3 和表 7-4  是對以下尺寸的不銹鋼管穿孔芯棒進行縱向彎曲校核的結果：直徑D_ur 分別為 1.5cm、2.0cm、3.0cm、5.0cm、10.0cm，長度 l 分別為 30.0cm、45.0cm、50.0cm、60.0cm、75.0cm。
