固(gu)(gu)(gu)溶(rong)(rong)(rong)處(chu)(chu)理(li)是將(jiang)合(he)(he)金(jin)加熱到高(gao)溫(wen)(wen)(wen)單－相(xiang)(xiang)(xiang)區恒溫(wen)(wen)(wen)保持(chi)，使過(guo)剩相(xiang)(xiang)(xiang)溶(rong)(rong)(rong)解(jie)到溶(rong)(rong)(rong)體后快速冷(leng)(leng)(leng)(leng)卻、以(yi)得到過(guo)飽和(he)(he)固(gu)(gu)(gu)溶(rong)(rong)(rong)體的(de)(de)(de)(de)熱處(chu)(chu)理(li)工藝。首先，固(gu)(gu)(gu)溶(rong)(rong)(rong)處(chu)(chu)理(li)是為(wei)了溶(rong)(rong)(rong)解(jie)基體內碳化物、γ'相(xiang)(xiang)(xiang)等(deng)以(yi)得到均(jun)勻的(de)(de)(de)(de)過(guo)飽和(he)(he)固(gu)(gu)(gu)溶(rong)(rong)(rong)體，便于(yu)時效時重(zhong)新析(xi)(xi)出(chu)顆粒細小、分布均(jun)勻的(de)(de)(de)(de)碳化物和(he)(he)γ'等(deng)強(qiang)(qiang)化相(xiang)(xiang)(xiang)，同時消除由(you)于(yu)冷(leng)(leng)(leng)(leng)熱加工產生(sheng)(sheng)的(de)(de)(de)(de)應力。使合(he)(he)金(jin)發生(sheng)(sheng)再結晶(jing)(jing)。其次(ci)，固(gu)(gu)(gu)溶(rong)(rong)(rong)處(chu)(chu)理(li)是為(wei)了獲得適宜的(de)(de)(de)(de)晶(jing)(jing)粒度(du)，以(yi)保證合(he)(he)金(jin)高(gao)溫(wen)(wen)(wen)抗(kang)蠕變(bian)性能(neng)。固(gu)(gu)(gu)溶(rong)(rong)(rong)處(chu)(chu)理(li)的(de)(de)(de)(de)溫(wen)(wen)(wen)度(du)范圍為(wei)980~1250℃,主要(yao)(yao)根據(ju)各個合(he)(he)金(jin)中相(xiang)(xiang)(xiang)析(xi)(xi)出(chu)和(he)(he)溶(rong)(rong)(rong)解(jie)規律及(ji)使用(yong)(yong)要(yao)(yao)求來選(xuan)擇，以(yi)保證主要(yao)(yao)強(qiang)(qiang)化相(xiang)(xiang)(xiang)必要(yao)(yao)的(de)(de)(de)(de)析(xi)(xi)出(chu)條件和(he)(he)一定的(de)(de)(de)(de)晶(jing)(jing)粒度(du)。對(dui)于(yu)長期高(gao)溫(wen)(wen)(wen)使用(yong)(yong)的(de)(de)(de)(de)合(he)(he)金(jin)，要(yao)(yao)求有較(jiao)好(hao)的(de)(de)(de)(de)高(gao)溫(wen)(wen)(wen)持(chi)久和(he)(he)蠕變(bian)性能(neng)，應選(xuan)擇較(jiao)高(gao)的(de)(de)(de)(de)固(gu)(gu)(gu)溶(rong)(rong)(rong)溫(wen)(wen)(wen)度(du)以(yi)獲得較(jiao)大(da)的(de)(de)(de)(de)晶(jing)(jing)粒度(du)；對(dui)于(yu)中溫(wen)(wen)(wen)使用(yong)(yong)并要(yao)(yao)求較(jiao)好(hao)的(de)(de)(de)(de)室溫(wen)(wen)(wen)硬(ying)度(du)、屈服強(qiang)(qiang)度(du)、拉伸強(qiang)(qiang)度(du)、沖擊韌(ren)性和(he)(he)疲(pi)勞強(qiang)(qiang)度(du)的(de)(de)(de)(de)合(he)(he)金(jin)，可采用(yong)(yong)較(jiao)低的(de)(de)(de)(de)固(gu)(gu)(gu)溶(rong)(rong)(rong)溫(wen)(wen)(wen)度(du)，保證較(jiao)小的(de)(de)(de)(de)晶(jing)(jing)粒度(du)。高(gao)溫(wen)(wen)(wen)固(gu)(gu)(gu)溶(rong)(rong)(rong)處(chu)(chu)理(li)時，各種析(xi)(xi)出(chu)相(xiang)(xiang)(xiang)都逐步溶(rong)(rong)(rong)解(jie)，同時晶(jing)(jing)粒長大(da)；低溫(wen)(wen)(wen)固(gu)(gu)(gu)溶(rong)(rong)(rong)處(chu)(chu)理(li)時，不僅有主要(yao)(yao)強(qiang)(qiang)化相(xiang)(xiang)(xiang)的(de)(de)(de)(de)溶(rong)(rong)(rong)解(jie)，而(er)且可能(neng)有某些相(xiang)(xiang)(xiang)的(de)(de)(de)(de)析(xi)(xi)出(chu)。對(dui)于(yu)過(guo)飽和(he)(he)度(du)低的(de)(de)(de)(de)合(he)(he)金(jin)，通(tong)常選(xuan)擇較(jiao)快的(de)(de)(de)(de)冷(leng)(leng)(leng)(leng)卻速度(du)；對(dui)于(yu)過(guo)飽和(he)(he)度(du)高(gao)的(de)(de)(de)(de)合(he)(he)金(jin)，通(tong)常為(wei)空(kong)氣中冷(leng)(leng)(leng)(leng)卻。

 對2205雙(shuang)相不銹鋼進行不同溫度的固溶處理會導致2205雙(shuang)相不銹(xiu)鋼兩相組織的改變，進而導致其性能的差異，圖3.1是在不同溫度下2205雙相不銹鋼固溶處理后的微觀組織。

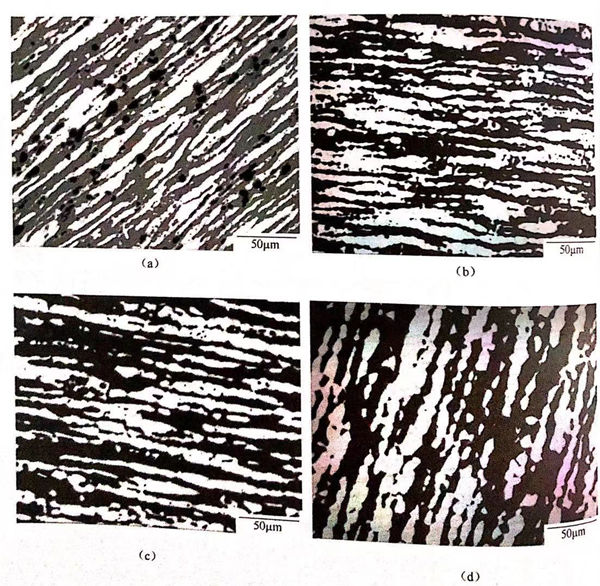

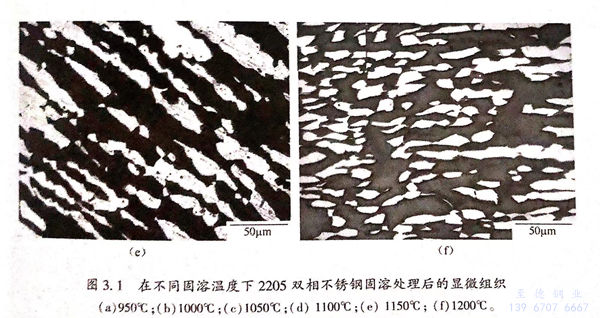

  選取1000℃作(zuo)為(wei)(wei)最低固(gu)溶溫(wen)(wen)度，當熱處(chu)理(li)溫(wen)(wen)度低于950℃時(shi)，雙相(xiang)(xiang)(xiang)不(bu)銹鋼(gang)基(ji)體(ti)(ti)會析出雜(za)質(zhi)相(xiang)(xiang)(xiang)σ相(xiang)(xiang)(xiang)，σ相(xiang)(xiang)(xiang)作(zuo)為(wei)(wei)富含Cr、Mo的硬脆相(xiang)(xiang)(xiang)，其存在(zai)降(jiang)低雙相(xiang)(xiang)(xiang)不(bu)銹鋼(gang)的耐蝕性能。圖3.1(a)為(wei)(wei)950℃的微觀組(zu)織，。相(xiang)(xiang)(xiang)廣泛分布于鐵(tie)(tie)素(su)(su)體(ti)(ti)／奧(ao)氏體(ti)(ti)晶界。當溫(wen)(wen)度達(da)到1000℃時(shi)，σ相(xiang)(xiang)(xiang)會消失，雙相(xiang)(xiang)(xiang)不(bu)銹鋼(gang)中只存在(zai)鐵(tie)(tie)素(su)(su)體(ti)(ti)相(xiang)(xiang)(xiang)和(he)奧(ao)氏體(ti)(ti)相(xiang)(xiang)(xiang)。圖3.1(b)~(f)中深色區(qu)為(wei)(wei)鐵(tie)(tie)素(su)(su)體(ti)(ti)，淺色區(qu)為(wei)(wei)奧(ao)氏體(ti)(ti)。奧(ao)氏體(ti)(ti)以鐵(tie)(tie)素(su)(su)體(ti)(ti)為(wei)(wei)基(ji)體(ti)(ti)，呈帶狀(zhuang)或島(dao)狀(zhuang)分布于鐵(tie)(tie)素(su)(su)體(ti)(ti)上。隨(sui)著溫(wen)(wen)度的升高(gao)，奧(ao)氏體(ti)(ti)晶粒尺寸變(bian)大。

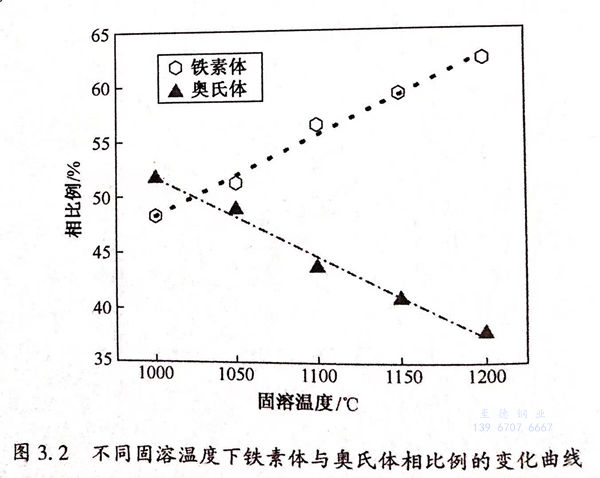

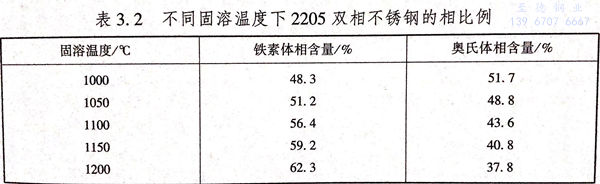

 利(li)用IAS圖(tu)像分析(xi)軟件測量(liang)并計算相(xiang)比例(li)，每個熱(re)處理溫(wen)(wen)(wen)度(du)(du)下(xia)的(de)(de)金相(xiang)圖(tu)取8張計算，求(qiu)取平均值。表3.2給(gei)出(chu)了利(li)用IAS圖(tu)像分析(xi)軟件計算得(de)到不同固(gu)溶溫(wen)(wen)(wen)度(du)(du)溫(wen)(wen)(wen)度(du)(du)下(xia)2205雙相(xiang)不銹鋼的(de)(de)相(xiang)比例(li)。1000℃時，鐵(tie)素體(ti)含量(liang)為48.3%,隨著固(gu)溶溫(wen)(wen)(wen)度(du)(du)的(de)(de)升高，鐵(tie)素體(ti)相(xiang)含量(liang)增(zeng)加，奧氏(shi)體(ti)相(xiang)含量(liang)下(xia)降，直到1200℃時，鐵(tie)素體(ti)含量(liang)達到62.3%,奧氏(shi)體(ti)含量(liang)僅占37.7%.這種鐵(tie)素體(ti)與奧氏(shi)體(ti)隨固(gu)溶溫(wen)(wen)(wen)度(du)(du)的(de)(de)變(bian)化規律前(qian)人的(de)(de)研(yan)究結果(guo)相(xiang)一致。兩(liang)相(xiang)比例(li)的(de)(de)變(bian)化曲線(xian)如(ru)圖(tu)3.2所示，兩(liang)相(xiang)與溫(wen)(wen)(wen)度(du)(du)的(de)(de)關系呈(cheng)線(xian)性變(bian)化。當固(gu)溶溫(wen)(wen)(wen)度(du)(du)約為1040℃時，其相(xiang)比例(li)為1:1。

 因此在本實驗的6個固溶溫(wen)度(du)中，當(dang)固溶溫(wen)度(du)為1050℃時(shi)，雙(shuang)相(xiang)不(bu)銹鋼相(xiang)比(bi)例最接(jie)近1:1。

 采用顯微硬(ying)度(du)儀壓頭為菱(ling)形(xing)壓頭，荷載F為4.8N,分別測出菱(ling)形(xing)的兩個直徑d1和d2,根據下式計算顯微硬(ying)度(du)：

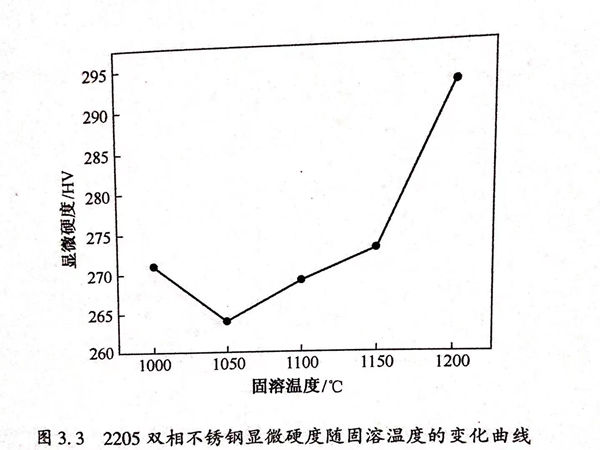

所(suo)有固(gu)(gu)溶溫(wen)(wen)度(du)(du)試樣(yang)均測(ce)5個(ge)(ge)點，最后求取平均值為個(ge)(ge)固(gu)(gu)溶溫(wen)(wen)度(du)(du)下2205雙相不(bu)銹鋼的(de)顯微硬度(du)(du)值。顯微硬度(du)(du)值如表3.3所(suo)列，顯微硬度(du)(du)隨固(gu)(gu)溶溫(wen)(wen)度(du)(du)的(de)變化(hua)曲線如圖(tu)3.3所(suo)示(shi)。

  從圖3.3可知，2205雙相不銹鋼的顯微硬度先下降，后上升。這主要是由于當溫度為1000℃時，鐵素體相中間夾雜著小塊狀的二次奧氏體，當溫度達到1050℃后，二次奧氏體含量減少，組織均勻化程度提高，硬度減小。在此之后，隨著固溶溫度的增加，奧氏體含量減少，具有體心立方結構的奧氏體相屬于軟軔相，具有面心立方結構的鐵素體是強硬相，因此材料顯微硬度值又升高。同樣對2507雙相不銹鋼(gang)進行不同溫度的固溶處理會導致2507雙相不銹鋼兩相組織的改變，進而導致其性能的差異，以下是2507雙相不銹鋼在不同溫度下固溶處理后的微觀組織。

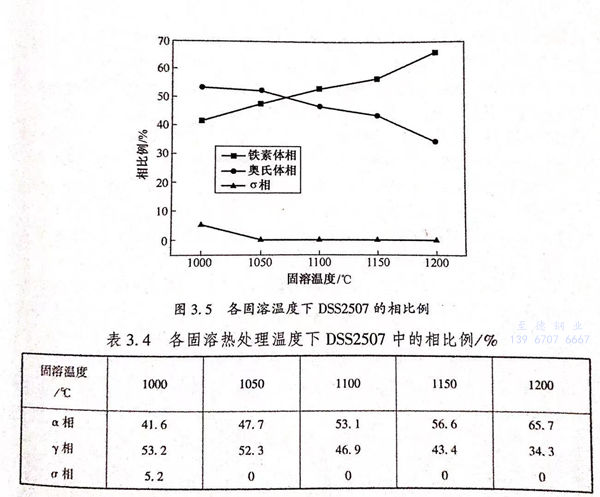

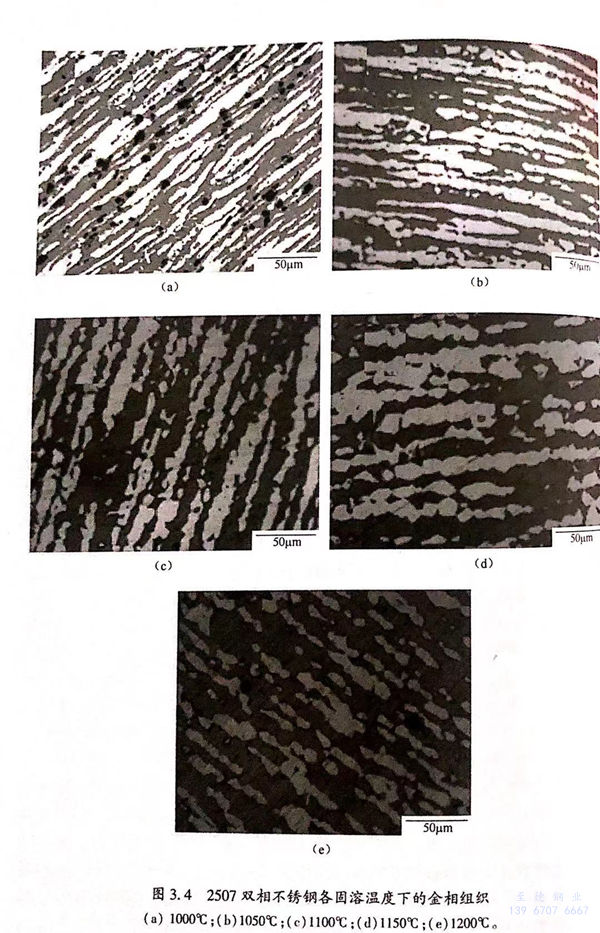

  2507雙(shuang)相(xiang)(xiang)不(bu)銹(xiu)鋼(gang)(gang)分(fen)別在1000℃、1050℃、1100℃、1150℃、1200℃下固(gu)(gu)溶(rong)(rong)0.5h后水冷的(de)(de)(de)金相(xiang)(xiang)組織如(ru)圖3.4所(suo)示(shi)(shi)。從圖3.4可以清晰地得知當(dang)固(gu)(gu)溶(rong)(rong)溫(wen)(wen)度(du)為1000℃時(shi)鐵素(su)體(ti)(ti)相(xiang)(xiang)與奧氏體(ti)(ti)相(xiang)(xiang)兩(liang)相(xiang)(xiang)相(xiang)(xiang)界處(chu)(chu)有σ相(xiang)(xiang)析(xi)(xi)出，隨固(gu)(gu)溶(rong)(rong)處(chu)(chu)理(li)(li)溫(wen)(wen)度(du)升高(gao)到1050℃時(shi)σ相(xiang)(xiang)已(yi)經溶(rong)(rong)解(jie)。利用Image-Pro-Plus 圖像分(fen)析(xi)(xi)儀軟件6.0版測定的(de)(de)(de)相(xiang)(xiang)比例如(ru)圖3.5所(suo)示(shi)(shi)。從圖3.5能夠獲得固(gu)(gu)溶(rong)(rong)熱(re)(re)(re)處(chu)(chu)理(li)(li)溫(wen)(wen)度(du)的(de)(de)(de)增(zeng)(zeng)高(gao)會(hui)導致σ析(xi)(xi)出相(xiang)(xiang)含量(liang)降(jiang)(jiang)低，當(dang)固(gu)(gu)溶(rong)(rong)熱(re)(re)(re)處(chu)(chu)理(li)(li)溫(wen)(wen)度(du)大于(yu)(yu)1050℃時(shi)σ相(xiang)(xiang)已(yi)經完全(quan)溶(rong)(rong)解(jie)。這是由于(yu)(yu)固(gu)(gu)溶(rong)(rong)熱(re)(re)(re)處(chu)(chu)理(li)(li)溫(wen)(wen)度(du)的(de)(de)(de)升高(gao)使鋼(gang)(gang)中(zhong)鐵素(su)體(ti)(ti)α相(xiang)(xiang)量(liang)增(zeng)(zeng)多，導致σ相(xiang)(xiang)形成元(yuan)素(su)Cr和Mo在鐵素(su)體(ti)(ti)相(xiang)(xiang)中(zhong)的(de)(de)(de)濃度(du)降(jiang)(jiang)低，進而(er)導致當(dang)固(gu)(gu)溶(rong)(rong)熱(re)(re)(re)處(chu)(chu)理(li)(li)溫(wen)(wen)度(du)大于(yu)(yu)1050℃時(shi)σ相(xiang)(xiang)的(de)(de)(de)形成受到抑制。考慮(lv)到σ相(xiang)(xiang)硬且脆，能夠大幅度(du)減弱材料(liao)的(de)(de)(de)塑性(xing)(xing)與韌(ren)性(xing)(xing)，并且σ相(xiang)(xiang)富Cr,很容(rong)易在其周(zhou)圍(wei)產生貧(pin)Cr區降(jiang)(jiang)低DSS2507的(de)(de)(de)抗腐蝕(shi)性(xing)(xing)能，所(suo)以σ相(xiang)(xiang)為DSS2507析(xi)(xi)出相(xiang)(xiang)中(zhong)危害最大的(de)(de)(de)相(xiang)(xiang)，因(yin)此(ci)，在實(shi)際應用過程中(zhong)要(yao)想將2507雙(shuang)相(xiang)(xiang)不(bu)銹(xiu)鋼(gang)(gang)中(zhong)的(de)(de)(de)熱(re)(re)(re)軋(ya)態σ相(xiang)(xiang)完全(quan)消除所(suo)選用的(de)(de)(de)固(gu)(gu)溶(rong)(rong)溫(wen)(wen)度(du)要(yao)不(bu)低于(yu)(yu)1050℃。

  圖(tu)3.4中(zhong)深色組(zu)織(zhi)是(shi)(shi)(shi)鐵(tie)(tie)(tie)素(su)體(ti)(ti)(ti)α相、淺(qian)色組(zu)織(zhi)是(shi)(shi)(shi)奧(ao)(ao)(ao)氏(shi)體(ti)(ti)(ti)γ相。從圖(tu)3.4可知奧(ao)(ao)(ao)氏(shi)體(ti)(ti)(ti)γ相首先表(biao)(biao)現為(wei)(wei)長條狀，隨著(zhu)固(gu)(gu)溶(rong)處理(li)溫度(du)(du)的(de)升(sheng)(sheng)高(gao)而逐漸變(bian)(bian)(bian)短，變(bian)(bian)(bian)成(cheng)島狀分(fen)布在基體(ti)(ti)(ti)鐵(tie)(tie)(tie)素(su)體(ti)(ti)(ti)上面(mian)。從圖(tu)3.5及表(biao)(biao)3.4中(zhong)給出的(de)相比例(li)測(ce)量結果能夠獲得鋼中(zhong)鐵(tie)(tie)(tie)素(su)體(ti)(ti)(ti)α相量隨固(gu)(gu)溶(rong)熱(re)(re)處理(li)溫度(du)(du)的(de)升(sheng)(sheng)高(gao)而上升(sheng)(sheng)，奧(ao)(ao)(ao)氏(shi)體(ti)(ti)(ti)γ相體(ti)(ti)(ti)積分(fen)數隨著(zhu)固(gu)(gu)溶(rong)溫度(du)(du)的(de)上升(sheng)(sheng)而下降(jiang)，這是(shi)(shi)(shi)由(you)于(yu)在較(jiao)高(gao)的(de)固(gu)(gu)溶(rong)溫度(du)(du)下2507雙相不銹鋼呈現出的(de)組(zu)織(zhi)為(wei)(wei)單一的(de)鐵(tie)(tie)(tie)素(su)體(ti)(ti)(ti)，隨固(gu)(gu)溶(rong)熱(re)(re)處理(li)溫度(du)(du)的(de)降(jiang)低(di)鐵(tie)(tie)(tie)素(su)體(ti)(ti)(ti)逐步轉化為(wei)(wei)奧(ao)(ao)(ao)氏(shi)體(ti)(ti)(ti)組(zu)織(zhi)，即(ji)固(gu)(gu)溶(rong)熱(re)(re)處理(li)溫度(du)(du)的(de)升(sheng)(sheng)高(gao)導致奧(ao)(ao)(ao)氏(shi)體(ti)(ti)(ti)逐漸轉變(bian)(bian)(bian)為(wei)(wei)鐵(tie)(tie)(tie)素(su)體(ti)(ti)(ti)組(zu)織(zhi)。從圖(tu)3.5可以看出當(dang)固(gu)(gu)溶(rong)熱(re)(re)處理(li)溫度(du)(du)在1000~1050℃之間(jian)時奧(ao)(ao)(ao)氏(shi)體(ti)(ti)(ti)y相比例(li)減(jian)小(xiao)的(de)比較(jiao)緩慢，隨固(gu)(gu)溶(rong)熱(re)(re)處理(li)溫度(du)(du)的(de)升(sheng)(sheng)高(gao)奧(ao)(ao)(ao)氏(shi)體(ti)(ti)(ti)γ相含量減(jian)少的(de)趨勢加(jia)快，這是(shi)(shi)(shi)因為(wei)(wei)2507雙相不銹鋼中(zhong)的(de)氮元(yuan)(yuan)(yuan)素(su)是(shi)(shi)(shi)奧(ao)(ao)(ao)氏(shi)體(ti)(ti)(ti)形成(cheng)元(yuan)(yuan)(yuan)素(su)，在較(jiao)低(di)固(gu)(gu)溶(rong)溫度(du)(du)下抑制了奧(ao)(ao)(ao)氏(shi)體(ti)(ti)(ti)相向鐵(tie)(tie)(tie)素(su)體(ti)(ti)(ti)相的(de)轉變(bian)(bian)(bian)，而固(gu)(gu)溶(rong)熱(re)(re)處理(li)溫度(du)(du)的(de)升(sheng)(sheng)高(gao)會使N元(yuan)(yuan)(yuan)素(su)穩定(ding)奧(ao)(ao)(ao)氏(shi)體(ti)(ti)(ti)相的(de)作用逐漸減(jian)弱，進而導致奧(ao)(ao)(ao)氏(shi)體(ti)(ti)(ti)γ相向鐵(tie)(tie)(tie)素(su)體(ti)(ti)(ti)α相轉變(bian)(bian)(bian)速(su)度(du)(du)加(jia)快。

 2507雙(shuang)相(xiang)(xiang)(xiang)不(bu)銹鋼(gang)(gang)中的(de)(de)(de)(de)奧(ao)氏(shi)體(ti)相(xiang)(xiang)(xiang)和鐵(tie)素體(ti)相(xiang)(xiang)(xiang)這(zhe)兩(liang)種相(xiang)(xiang)(xiang)的(de)(de)(de)(de)相(xiang)(xiang)(xiang)比例(li)(li)主要(yao)受固(gu)(gu)溶(rong)(rong)(rong)(rong)處理(li)工藝以及(ji)自(zi)身(shen)化(hua)學成(cheng)分(fen)的(de)(de)(de)(de)影(ying)響，當鋼(gang)(gang)的(de)(de)(de)(de)主要(yao)化(hua)學成(cheng)分(fen)確定時(shi)，則(ze)兩(liang)相(xiang)(xiang)(xiang)比例(li)(li)與固(gu)(gu)溶(rong)(rong)(rong)(rong)處理(li)制度(du)有著密(mi)切聯系。DSS2507的(de)(de)(de)(de)相(xiang)(xiang)(xiang)比例(li)(li)又影(ying)響著其(qi)自(zi)身(shen)的(de)(de)(de)(de)性(xing)(xing)(xing)能(neng)，其(qi)塑性(xing)(xing)(xing)隨著鐵(tie)素體(ti)含(han)(han)量的(de)(de)(de)(de)增多而減弱、耐(nai)應力(li)腐蝕破裂(lie)能(neng)力(li)隨著奧(ao)氏(shi)體(ti)含(han)(han)量升(sheng)高而減弱，進(jin)而認為(wei)當鐵(tie)素體(ti)α相(xiang)(xiang)(xiang)跟(gen)(gen)奧(ao)氏(shi)體(ti)γ相(xiang)(xiang)(xiang)這(zhe)兩(liang)相(xiang)(xiang)(xiang)相(xiang)(xiang)(xiang)比例(li)(li)接近(jin)1:1時(shi)雙(shuang)相(xiang)(xiang)(xiang)不(bu)銹鋼(gang)(gang)的(de)(de)(de)(de)綜合(he)性(xing)(xing)(xing)能(neng)最佳，有較好(hao)的(de)(de)(de)(de)抗腐蝕能(neng)力(li)以及(ji)較優的(de)(de)(de)(de)力(li)學性(xing)(xing)(xing)能(neng)。從(cong)圖(tu)3.5可(ke)知固(gu)(gu)溶(rong)(rong)(rong)(rong)熱處理(li)溫(wen)度(du)在1050~1100℃之間(jian)時(shi)可(ke)以使鋼(gang)(gang)中的(de)(de)(de)(de)兩(liang)相(xiang)(xiang)(xiang)組織(zhi)比例(li)(li)達(da)(da)到1:1,本(ben)實驗(yan)中所選用的(de)(de)(de)(de)5種固(gu)(gu)溶(rong)(rong)(rong)(rong)溫(wen)度(du)中1050℃時(shi)鐵(tie)素體(ti)α相(xiang)(xiang)(xiang)跟(gen)(gen)奧(ao)氏(shi)體(ti)γ相(xiang)(xiang)(xiang)比例(li)(li)最接近(jin)1:1,進(jin)而可(ke)以認為(wei)選擇較優的(de)(de)(de)(de)固(gu)(gu)溶(rong)(rong)(rong)(rong)熱處理(li)溫(wen)度(du)使DSS2507中的(de)(de)(de)(de)兩(liang)相(xiang)(xiang)(xiang)含(han)(han)量比例(li)(li)達(da)(da)到1:1是(shi)有可(ke)能(neng)的(de)(de)(de)(de)，在實際應用過(guo)程中為(wei)了使2507雙(shuang)相(xiang)(xiang)(xiang)不(bu)銹鋼(gang)(gang)獲得較好(hao)的(de)(de)(de)(de)綜合(he)性(xing)(xing)(xing)能(neng)，進(jin)行固(gu)(gu)溶(rong)(rong)(rong)(rong)處理(li)時(shi)選取的(de)(de)(de)(de)固(gu)(gu)溶(rong)(rong)(rong)(rong)溫(wen)度(du)應該在1050~1100℃之間(jian)。

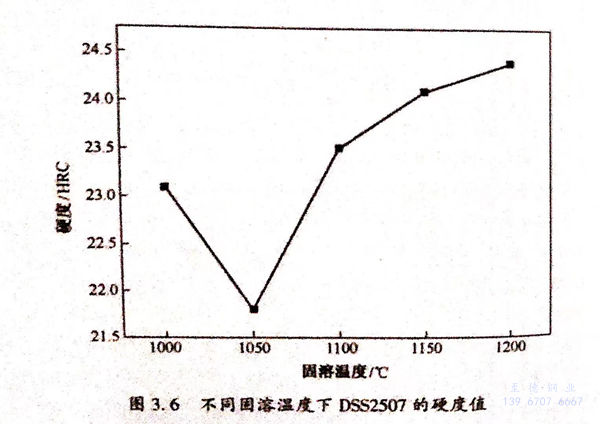

  2507雙(shuang)(shuang)相(xiang)(xiang)不銹鋼分(fen)別在(zai)1000℃、1050℃、1100℃、1150℃、1200℃固溶(rong)0.5h后(hou)水冷的(de)(de)(de)(de)硬(ying)(ying)(ying)度(du)(du)(du)(du)(du)值(zhi)(zhi)如(ru)圖(tu)3.6所(suo)示。從圖(tu)3.6可(ke)知DSS2507的(de)(de)(de)(de)硬(ying)(ying)(ying)度(du)(du)(du)(du)(du)隨(sui)固溶(rong)處(chu)理溫(wen)度(du)(du)(du)(du)(du)的(de)(de)(de)(de)升(sheng)高(gao)(gao)(gao)(gao)先減小(xiao)后(hou)變(bian)大呈曲線(xian)變(bian)化(hua)。在(zai)1000~1050℃溫(wen)度(du)(du)(du)(du)(du)范(fan)圍內鋼的(de)(de)(de)(de)硬(ying)(ying)(ying)度(du)(du)(du)(du)(du)隨(sui)固溶(rong)熱處(chu)理溫(wen)度(du)(du)(du)(du)(du)的(de)(de)(de)(de)增(zeng)高(gao)(gao)(gao)(gao)而(er)逐漸(jian)(jian)減小(xiao)，1050~1200℃范(fan)圍內隨(sui)固溶(rong)熱處(chu)理溫(wen)度(du)(du)(du)(du)(du)的(de)(de)(de)(de)上升(sheng)硬(ying)(ying)(ying)度(du)(du)(du)(du)(du)又漸(jian)(jian)漸(jian)(jian)變(bian)大，且(qie)1050℃時(shi)DSS2507的(de)(de)(de)(de)硬(ying)(ying)(ying)度(du)(du)(du)(du)(du)表現為最小(xiao)。從3.2.1節分(fen)析可(ke)知當(dang)固溶(rong)溫(wen)度(du)(du)(du)(du)(du)為1000℃時(shi)在(zai)鐵素(su)(su)體(ti)(ti)和奧(ao)氏體(ti)(ti)相(xiang)(xiang)界處(chu)有(you)σ相(xiang)(xiang)析出，σ相(xiang)(xiang)是(shi)一種硬(ying)(ying)(ying)而(er)脆的(de)(de)(de)(de)相(xiang)(xiang)，能(neng)夠提高(gao)(gao)(gao)(gao)雙(shuang)(shuang)相(xiang)(xiang)不銹鋼的(de)(de)(de)(de)硬(ying)(ying)(ying)度(du)(du)(du)(du)(du)值(zhi)(zhi)，所(suo)以1000℃下(xia)(xia)(xia)鋼有(you)較(jiao)高(gao)(gao)(gao)(gao)的(de)(de)(de)(de)硬(ying)(ying)(ying)度(du)(du)(du)(du)(du)，而(er)σ相(xiang)(xiang)會隨(sui)固溶(rong)熱處(chu)理溫(wen)度(du)(du)(du)(du)(du)的(de)(de)(de)(de)升(sheng)高(gao)(gao)(gao)(gao)而(er)漸(jian)(jian)漸(jian)(jian)溶(rong)解到(dao)(dao)基(ji)體(ti)(ti)中，DSS2507的(de)(de)(de)(de)硬(ying)(ying)(ying)度(du)(du)(du)(du)(du)有(you)下(xia)(xia)(xia)降的(de)(de)(de)(de)趨(qu)(qu)勢(shi)(shi)；同時(shi)又由于固溶(rong)熱處(chu)理溫(wen)度(du)(du)(du)(du)(du)的(de)(de)(de)(de)增(zeng)高(gao)(gao)(gao)(gao)導致鋼中的(de)(de)(de)(de)鐵素(su)(su)體(ti)(ti)相(xiang)(xiang)量(liang)增(zeng)加而(er)奧(ao)氏體(ti)(ti)相(xiang)(xiang)量(liang)降低，在(zai)室溫(wen)下(xia)(xia)(xia)鐵素(su)(su)體(ti)(ti)是(shi)體(ti)(ti)心(xin)立方(fang)結構（bcc)奧(ao)氏體(ti)(ti)是(shi)面(mian)心(xin)立方(fang)結構（fcc),前(qian)者硬(ying)(ying)(ying)度(du)(du)(du)(du)(du)要高(gao)(gao)(gao)(gao)于后(hou)者，因此(ci)在(zai)鐵素(su)(su)體(ti)(ti)含量(liang)逐漸(jian)(jian)升(sheng)高(gao)(gao)(gao)(gao)的(de)(de)(de)(de)情(qing)況(kuang)下(xia)(xia)(xia)鋼的(de)(de)(de)(de)硬(ying)(ying)(ying)度(du)(du)(du)(du)(du)也逐漸(jian)(jian)升(sheng)高(gao)(gao)(gao)(gao)，即隨(sui)著固溶(rong)溫(wen)度(du)(du)(du)(du)(du)的(de)(de)(de)(de)升(sheng)高(gao)(gao)(gao)(gao)2507 雙(shuang)(shuang)相(xiang)(xiang)不銹鋼的(de)(de)(de)(de)硬(ying)(ying)(ying)度(du)(du)(du)(du)(du)呈升(sheng)高(gao)(gao)(gao)(gao)的(de)(de)(de)(de)趨(qu)(qu)勢(shi)(shi)。綜(zong)上所(suo)述(shu)，隨(sui)固溶(rong)溫(wen)度(du)(du)(du)(du)(du)從1000℃上升(sheng)到(dao)(dao)1200℃,2507雙(shuang)(shuang)相(xiang)(xiang)不銹鋼硬(ying)(ying)(ying)度(du)(du)(du)(du)(du)呈先降低后(hou)升(sheng)高(gao)(gao)(gao)(gao)的(de)(de)(de)(de)變(bian)化(hua)趨(qu)(qu)勢(shi)(shi)。
