馬氏體(ti)低溫用(yong)(yong)(yong)鋼主要是指制造(zao)、運(yun)輸及儲存液化(hua)(hua)氣體(ti)的(de)機械(xie)設備(bei)、超(chao)導設備(bei)、核聚(ju)變(bian)反(fan)應設備(bei)等所用(yong)(yong)(yong)的(de)超(chao)高(gao)強度(du)、超(chao)低溫材料。這(zhe)里只涉及常(chang)壓下液化(hua)(hua)溫度(du)在-103℃以下的(de)常(chang)用(yong)(yong)(yong)氣體(ti)（乙(yi)烯：-103℃;天然(ran)氣：-165℃;氧：-183℃;空氣：-190℃;氮：-196℃;氫：-253℃;氯：-269℃)及一(yi)些液化(hua)(hua)溫度(du)在-180--80℃之間的(de)碳氫化(hua)(hua)合物（如甲烷(wan)、乙(yi)烷(wan)）等所用(yong)(yong)(yong)的(de)高(gao)合金細(xi)晶粒鐵素體(ti)鋼。


  作為低溫用鋼，應具有如下性(xing)(xing)能：低溫下組(zu)織穩定(ding)，不產生相變，以(yi)保持力學(xue)性(xing)(xing)能及(ji)物(wu)理性(xing)(xing)較為穩定(ding)；有良(liang)好(hao)的(de)低溫韌性(xing)(xing)：良(liang)好(hao)的(de)焊接(jie)性(xing)(xing)和加工(gong)性(xing)(xing)能；有時還(huan)有其他特殊要求，如無磁性(xing)(xing)等。


  9%Ni鋼是低(di)碳馬氏體型低(di)溫用(yong)鋼，作為液化(hua)天然氣（LNG)及液氨用(yong)鋼，已被世(shi)界(jie)各國(guo)普遍采用(yong)，其使用(yong)溫度可達-196℃。

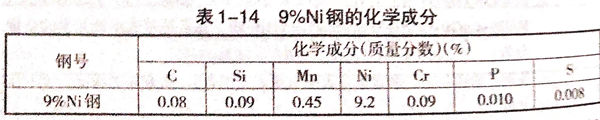

  9%Ni鋼(gang)的化學成分如(ru)表(biao)1-14所示




  鋼中(zhong)(zhong)(zhong)鎳含量對韌(ren)(ren)(ren)性(xing)(xing)(xing)有很大(da)影(ying)響(xiang)，隨著鎳含量的提(ti)高，脆性(xing)(xing)(xing)轉變，溫(wen)度(du)不斷下降，而(er)韌(ren)(ren)(ren)性(xing)(xing)(xing)提(ti)高。鋼中(zhong)(zhong)(zhong)碳含量增大(da)，其韌(ren)(ren)(ren)性(xing)(xing)(xing)下降，低(di)溫(wen)轉變溫(wen)度(du)升高，焊接性(xing)(xing)(xing)惡化(hua)。鋼中(zhong)(zhong)(zhong)硅是重(zhong)要的脫氧劑，但又容易(yi)形成夾雜(za)物而(er)危害韌(ren)(ren)(ren)性(xing)(xing)(xing)。錳(meng)可以細化(hua)晶粒(li)，又可提(ti)高Mn/C比，提(ti)高韌(ren)(ren)(ren)性(xing)(xing)(xing)，降低(di)低(di)溫(wen)轉變溫(wen)度(du)。氧是降低(di)韌(ren)(ren)(ren)性(xing)(xing)(xing)、提(ti)高低(di)溫(wen)轉變溫(wen)度(du)的元素，因此必(bi)須(xu)控(kong)制(zhi)。磷不僅與氧有類似的作用，即降低(di)韌(ren)(ren)(ren)性(xing)(xing)(xing)，提(ti)高脆性(xing)(xing)(xing)轉變溫(wen)度(du)，而(er)且還惡化(hua)焊接性(xing)(xing)(xing)，所以必(bi)須(xu)嚴格控(kong)制(zhi)。
