奧氏體不銹鋼的(de)縫焊(han)(han)，其焊(han)(han)接(jie)(jie)(jie)(jie)接(jie)(jie)(jie)(jie)頭的(de)力學(xue)性能(neng)、焊(han)(han)接(jie)(jie)(jie)(jie)質(zhi)量及焊(han)(han)接(jie)(jie)(jie)(jie)條件等，都與點(dian)(dian)(dian)焊(han)(han)一(yi)樣。選擇(ze)焊(han)(han)接(jie)(jie)(jie)(jie)條件時(shi)(shi)，因為母材的(de)高(gao)(gao)強(qiang)度高(gao)(gao)，應(ying)采用較高(gao)(gao)的(de)電(dian)(dian)極壓力來(lai)抑制(zhi)產生焊(han)(han)接(jie)(jie)(jie)(jie)缺陷。通(tong)(tong)電(dian)(dian)時(shi)(shi)間宜短，通(tong)(tong)電(dian)(dian)中電(dian)(dian)極移動距離(li)要(yao)(yao)小。通(tong)(tong)電(dian)(dian)時(shi)(shi)間短，電(dian)(dian)流強(qiang)度就要(yao)(yao)加(jia)大，電(dian)(dian)極的(de)消耗就加(jia)快。若是斷續通(tong)(tong)電(dian)(dian)，斷電(dian)(dian)時(shi)(shi)間應(ying)是通(tong)(tong)電(dian)(dian)時(shi)(shi)間的(de)兩倍以上。若斷電(dian)(dian)時(shi)(shi)間或者(zhe)焊(han)(han)接(jie)(jie)(jie)(jie)速度慢(man)，可(ke)能(neng)因為分流作用，在焊(han)(han)接(jie)(jie)(jie)(jie)下(xia)一(yi)個點(dian)(dian)(dian)時(shi)(shi)，使(shi)前一(yi)個焊(han)(han)點(dian)(dian)(dian)再熔化，可(ke)能(neng)因為對該點(dian)(dian)(dian)已經不受(shou)壓力而(er)產生缺陷。

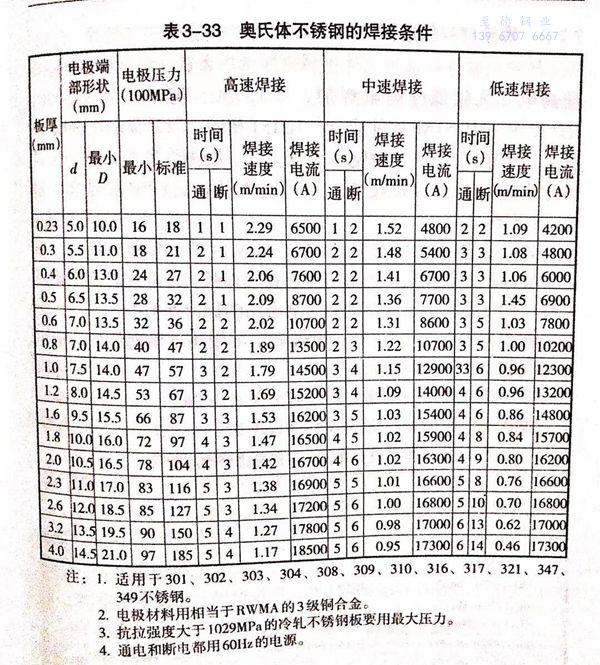

  要想得到(dao)致密的(de)(de)縫(feng)焊接頭，除應當選用合適的(de)(de)焊接電(dian)流外，還(huan)要調整焊接速度及(ji)通／斷電(dian)時間。要使焊點(dian)的(de)(de)重復量達到(dao)焊點(dian)直徑的(de)(de)10%~25%。表3-33所示(shi)為奧(ao)氏(shi)體不銹鋼的(de)(de)焊接條(tiao)件。由于(yu)不銹鋼的(de)(de)熱傳導不良及(ji)電(dian)阻率較大，所以，連(lian)續通電(dian)比斷續通電(dian)對母材(cai)的(de)(de)熱影響大，變形也大。電(dian)極材(cai)料(liao)適用RWMA的(de)(de)2級或(huo)(huo)3級，電(dian)極端(duan)部(bu)要平或(huo)(huo)者(zhe)梯形。
