影響點蝕的因素較多，為尋找各因素對點蝕的重要性，采用灰色理論進行關聯度分析。實驗數據來源于文獻，實驗材料為321不(bu)銹鋼，考慮氯離子濃度、溫度、pH值的影響，總共設計了16組實驗。實驗采用電化學方法中的三電極體系，實驗材料制作為工作電極。通過電化學工作站測量動極化曲線，獲得點蝕電位值。點蝕電位值的獲取方法是：參考GB/T 17899-1999，以陽極極化曲線上電流密度為100μA/c㎡的電位值作為點蝕電位。對于不銹鋼材料，點蝕電位越大，表示材料耐腐蝕越好。

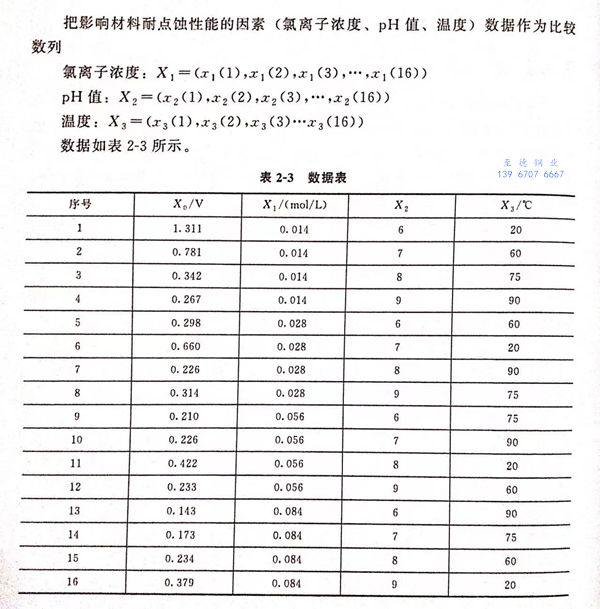

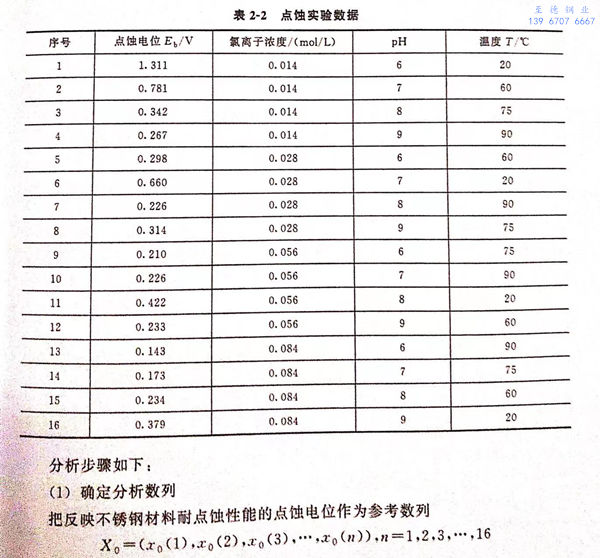

文獻中給出(chu)了點蝕電位(wei)偏(pian)(pian)差值，在此不考(kao)慮偏(pian)(pian)差，數據如(ru)表2-2所示。
2. 無量綱化處理

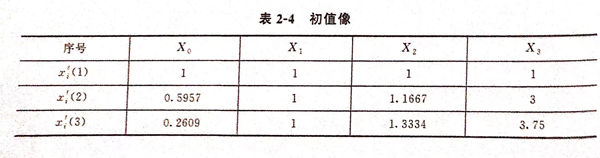

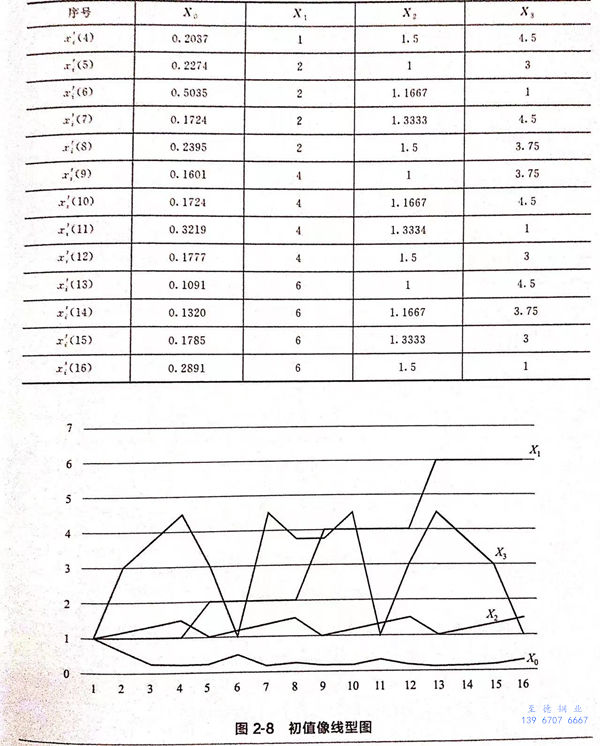

本案例中(zhong)，各數據的(de)(de)無量綱化(hua)處理采用求初(chu)值像的(de)(de)方法(fa)。處理后的(de)(de)數據如表2-4所示，對(dui)應的(de)(de)線型圖(tu)如圖(tu)2-8所示。
從圖2-8可以(yi)看出，pH值與(yu)點蝕電(dian)位的(de)變化(hua)趨勢最為相似。
3. 計算絕對差 Δi(n)

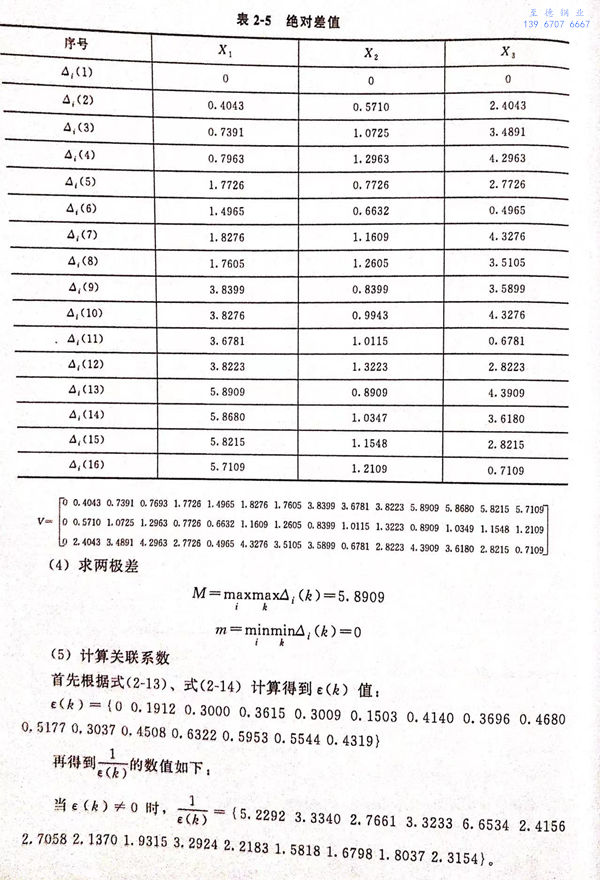

根據公式，求比(bi)較數列與參(can)考數列差(cha)的絕對(dui)值，結(jie)果見表2-5.

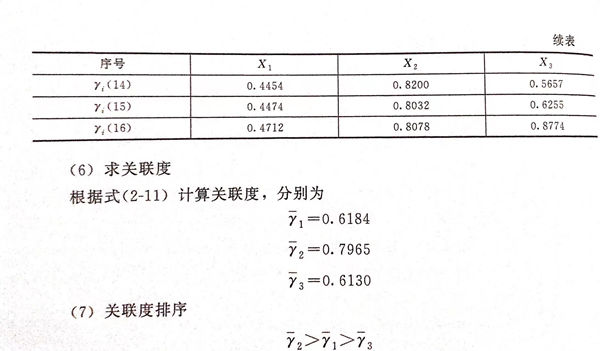

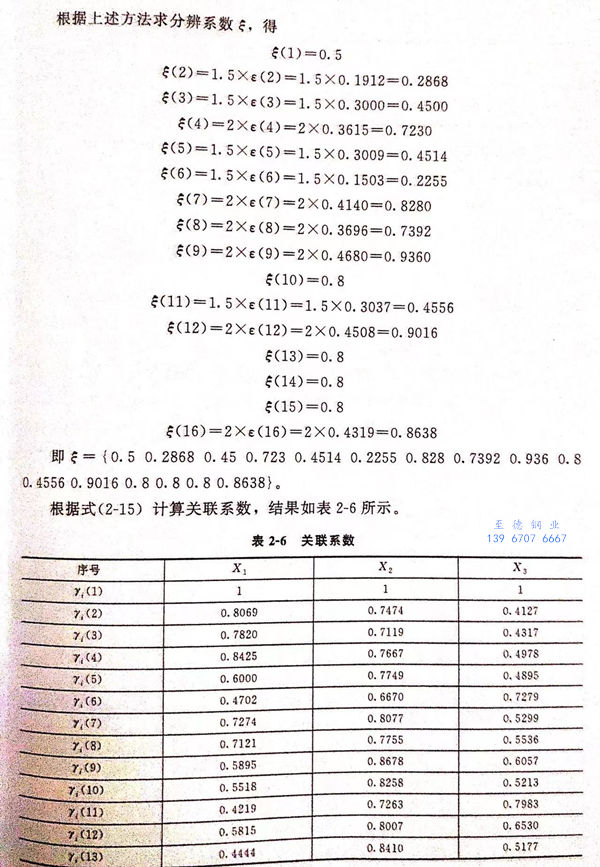

即，本實驗中，三個因素對點蝕的影響程度(du)為pH值＞氯離子濃度(du)＞溫度(du)。

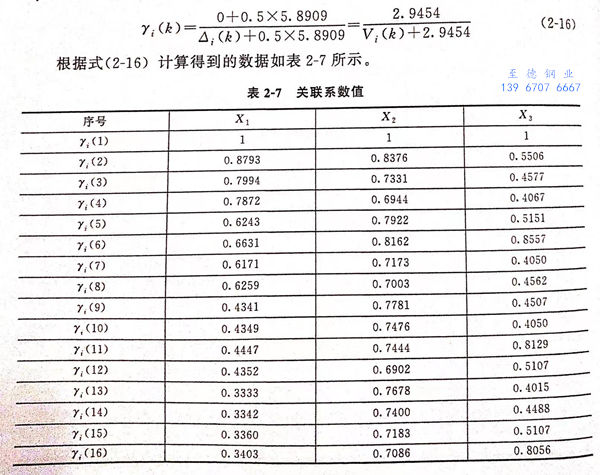

為了(le)比較分(fen)辨系數(shu)5的(de)取值(zhi)對分(fen)析結果的(de)影(ying)響，現(xian)取分(fen)辨系數(shu)為固定值(zhi)（ξ=0.5),進行計(ji)算。關聯(lian)系數(shu)的(de)計(ji)算公式轉(zhuan)化為：

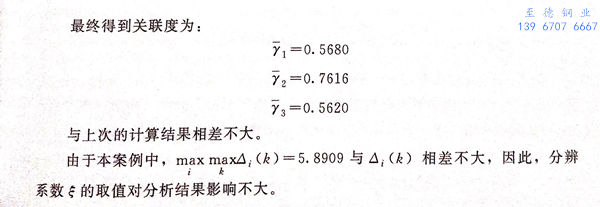

與上次的計算結(jie)果相差不大。因此，分(fen)辨系數ξ的取值(zhi)對(dui)分(fen)析結(jie)果影(ying)響(xiang)不大。
