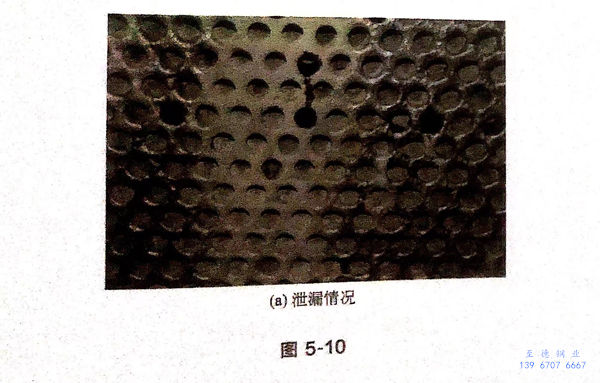

廢熱鍋爐是應用非常廣泛的一種換熱器，在不銹鋼(gang)換熱管(guan)和管板連接處發生應力腐蝕的案例非常多。圖5-10是一廢熱鍋爐發生泄漏的位置，位于換熱管和管板連接處，如圖5-10(a)所示。在上次的檢修過程中也發現了泄漏點，采用堵管的方式進行了處理，如圖5-10(b)所示。

1. 換熱管材料：06Cr18Ni11Ti.

2. 換熱管(guan)尺寸(cun)： 25mm×2mm.

3. 工作環境

  殼程：過熱蒸汽。

  管程：水煤氣（H₂、CO、CO₂、H₂S、NH₃、H₂O等）。

  失效情(qing)況(kuang)：不銹鋼換熱管和管板連接(jie)處的管內有水滲入，如圖(tu)5-10所示(shi)。

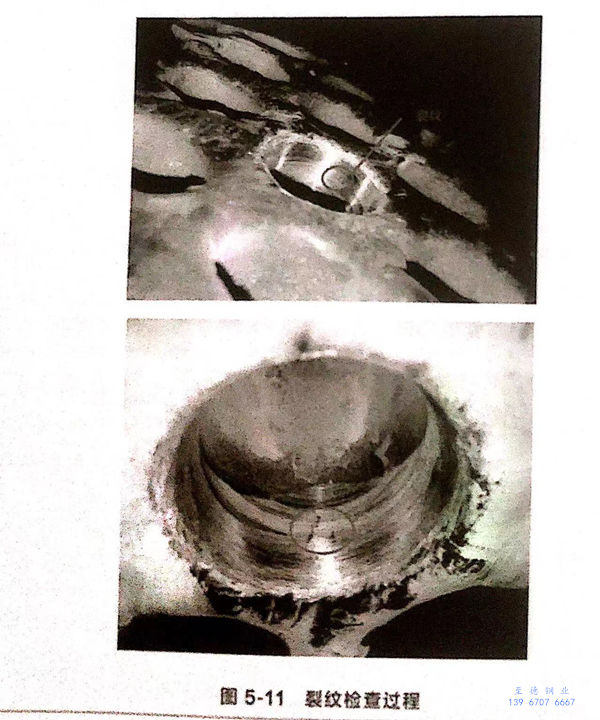

 對泄漏位(wei)置打磨后，在管內壁(bi)發現(xian)裂紋(wen)(wen)，隨著深入(ru)打磨，裂紋(wen)(wen)寬度逐漸增(zeng)大，如圖(tu)5-11所示，說明裂紋(wen)(wen)起源于換熱管外(wai)壁(bi)。

 4. 分析過程(cheng)

 切割一段泄漏的換熱管進行分析。肉眼觀察到(dao)換熱管外壁有一凹(ao)坑，從凹(ao)坑位置(zhi)開(kai)始打磨，在顯微鏡下觀察到(dao)樹(shu)枝狀裂紋，如圖5-12所示。

 材料的金相組織為典型的奧氏體組織，如(ru)圖5-13所(suo)示。在顯(xian)微(wei)鏡下(xia)觀察到有明顯(xian)的穿晶裂紋，如(ru)圖5-14所(suo)示。

 同時，在(zai)廢(fei)熱鍋爐進(jin)口水中檢測出氯離(li)子，綜合分(fen)析可(ke)判(pan)斷：不銹鋼換熱管(guan)泄(xie)漏(lou)是由(you)應力腐(fu)蝕開裂引起的。
