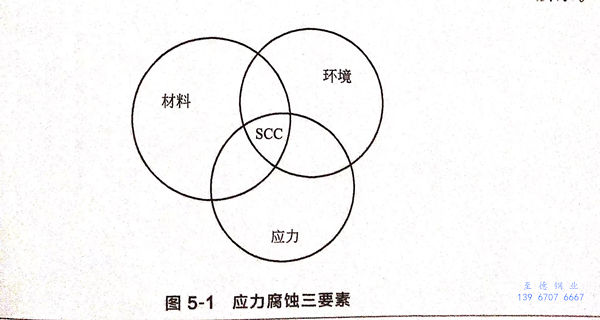

不銹鋼應(ying)力(li)腐蝕是由材料、環(huan)境和應(ying)力(li)三者共同(tong)作(zuo)用的結果，如圖5-1所示。

不同的金屬或合金發生應力腐蝕的環境是不同的，截至目前已發現奧氏體不銹鋼在含鹵素離子環境、H₂S水溶液、NaOH溶液等40多種介質中都會發生應力腐蝕。應力腐蝕一般具有以下特點。

1. 脆性斷裂

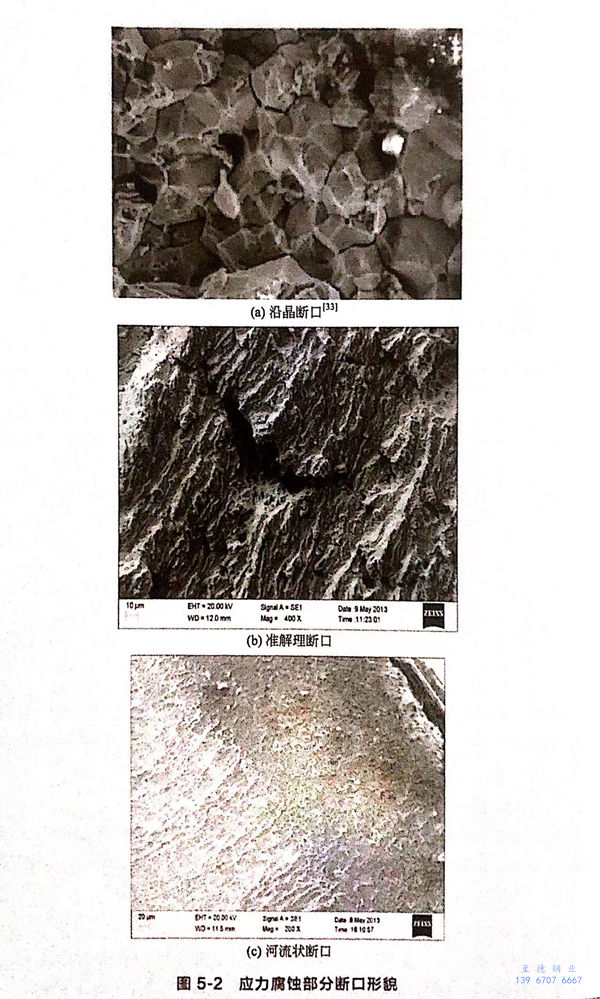

  應力腐(fu)蝕斷口是典型的脆性(xing)斷口，斷口附(fu)近肉眼觀察不到腐(fu)蝕產(chan)物和塑性(xing)變形。斷口形貌包括河流狀(zhuang)(zhuang)、扇(shan)狀(zhuang)(zhuang)、羽毛(mao)狀(zhuang)(zhuang)、魚骨狀(zhuang)(zhuang)等，在宏觀上(shang)裂紋擴展垂直(zhi)于(yu)應力方(fang)向，其形態有沿(yan)晶型、穿晶型和混合(he)型，如圖5-2所示(shi)。

2. 樹枝狀(zhuang)裂紋

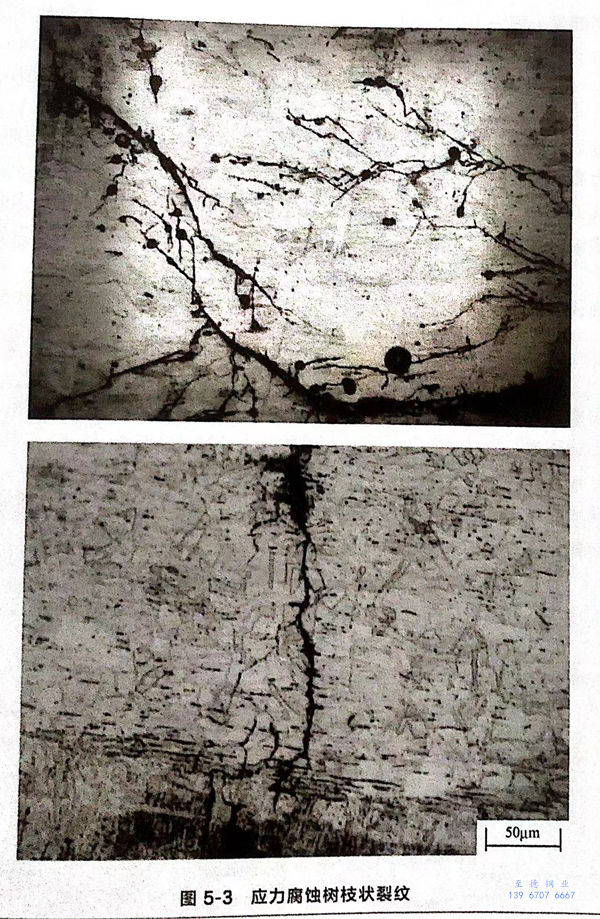

  應(ying)力腐蝕(shi)裂紋具有典型的樹枝狀特點，這是在腐蝕類型判斷中比較重要的依據。裂紋主干短粗，分支細長。裂紋較深，但寬度較窄。從不同方向觀察到的裂紋形貌是不一樣的，部分裂紋形貌如圖5-3所示。

3. 不確定(ding)性(xing)

  不確定性一是指產生時間的不確定性；二是指裂紋擴展方向的不確定性。裂紋的萌生時間與環境、應力、材料以及使用狀態有關，其孕育期少則幾天，多則幾十年。裂紋的擴展方向具有一定的隨機性，裂紋主干基本垂直于拉應力方向延伸，而分支在材料的三個幾何方向都有擴展，在擴展過程中具有一定的隨機性。裂紋擴展速度一般為10^-7~10^-4mm/s。
