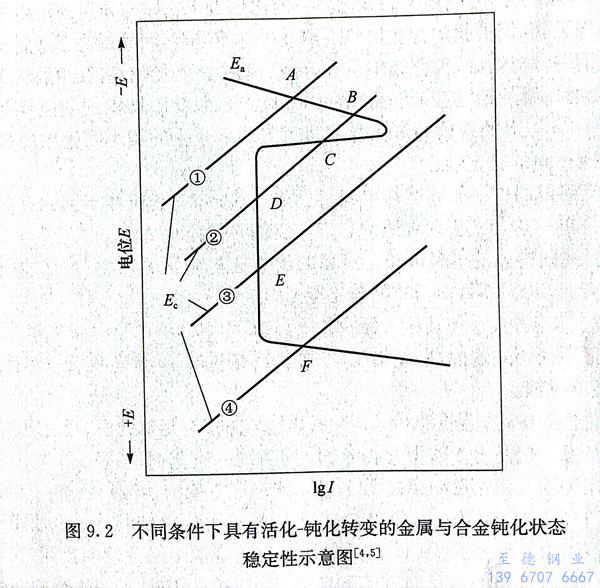

由圖(tu)9.2可以看出在不(bu)同(tong)條件下(xia)電化學腐蝕的四種狀態：

  第一(yi)種狀(zhuang)態(tai)(tai)（圖9.2①）是陽極電(dian)位Ea和陰極電(dian)位E。僅有一(yi)個(ge)交點A，即僅有一(yi)個(ge)穩定態(tai)(tai)E。不超過(guo)初始鈍化電(dian)位Ep，此時金屬處于活化狀(zhuang)態(tai)(tai)，腐蝕電(dian)流(liu)強度較大，因而腐蝕速率較大。鐵在稀硫酸中的腐蝕是一(yi)個(ge)典型(xing)的例子。

  第二種狀態（圖9.2②）是Ea和E。有三個交點B、C、D，C點是不穩定的，B點和D點的狀態是相對穩定的，即金屬可以處于鈍化狀態，也可以處于活化狀態，這種鈍化狀態可以因為其他偶然因素而被破壞，從而使金屬或合金處于活化狀態，出現活化-鈍化頻繁交替的震蕩現象。18Cr-8Ni奧氏體不銹鋼（簡稱18-8不銹鋼）在含氧化劑的硫酸介質中即屬于這種情況。

  第(di)三種(zhong)狀(zhuang)態（圖9.2③）是(shi)E。和E。交于E點(dian)，只有一個鈍化穩定電位，這表明金(jin)屬(shu)或(huo)合金(jin)只在鈍化狀(zhuang)態是(shi)穩定的，它(ta)能夠自動(dong)鈍化，此時的腐蝕速(su)率很小。不銹鋼在硝(xiao)酸中便是(shi)這種(zhong)情況。

  第(di)四種狀(zhuang)態(tai)（圖9.2④）是E。和(he)E。交于F，處于過鈍化(hua)區，Er超過了過鈍化(hua)電位Er，金屬處于過鈍化(hua)狀(zhuang)態(tai)，有較(jiao)高的腐(fu)蝕速(su)率。鉻不銹鋼(gang)在濃縮(suo)硝酸(suan)中就會產(chan)生過鈍化(hua)。

  不銹鋼只(zhi)有在第三種(zhong)狀(zhuang)態，即處(chu)于鈍化狀(zhuang)態，才是耐腐(fu)蝕的。
