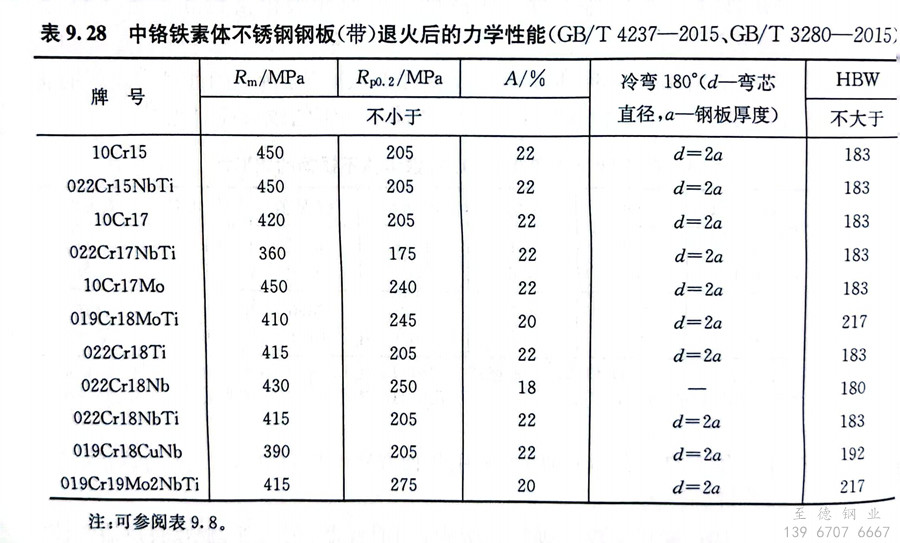

10Cr15是一種中鉻鐵素體不銹(xiu)鋼(gang)，有良好的耐蝕性和較好的焊接性。該鋼的始鍛溫度為1040～1120℃，終鍛溫度為705～790℃，鍛后空冷，退火溫度為780～850℃，快冷或緩冷，退火后的力學性能見表9.28。

  10Cr15不(bu)銹鋼用于建(jian)筑內裝飾(shi)、重油燃燒室(shi)部(bu)(bu)件、家庭(ting)用具、家用電器部(bu)(bu)件。該鋼的韌脆(cui)轉變(bian)溫(wen)度在室(shi)溫(wen)以上，對缺(que)口(kou)敏(min)感，不(bu)適于做室(shi)溫(wen)以下的承載零(ling)件。

  10Cr17 不銹鋼是一種耐蝕性良好的通用鋼。該鋼易于熱加工，適合的熱變形溫度為1050～1150℃，為了獲得細的晶粒和較好的塑性，熱變形終止溫度應小于800℃并盡量低，同時在此溫度下應有足夠的變形量。該鋼退火溫度為780～800℃，空冷，其退火后的力學性能見表9.28。

  10Cr17 不(bu)銹鋼可(ke)以焊(han)接，在碳含(han)量(liang)較高而鉻含(han)量(liang)較低時(shi)，其(qi)組(zu)織(zhi)結構為鐵素體十少量(liang)珠光體或鐵素體十碳化物。由于它的韌脆轉變溫(wen)度在室溫(wen)以上，且對(dui)缺口敏感，不(bu)適宜制作室溫(wen)以下承受載荷的設備和(he)部(bu)件(jian)，通常使用的鋼材截面尺寸不(bu)允許超過4mm。

  10Cr17 不銹鋼有晶間腐蝕傾向，其敏化溫度范圍在400～600℃，在700～850℃進行穩定化處理，敏化消失。在10Cr17鋼中加入5wc～0.80％的Ti可以抑制其晶間腐蝕傾向。

  10Cr17 不銹(xiu)鋼在大氣、水蒸氣等介質中(zhong)(zhong)具有(you)(you)不銹(xiu)性，當介質中(zhong)(zhong)含有(you)(you)較多氯(lv)離子時，則(ze)耐(nai)(nai)銹(xiu)性不足，在氧(yang)化(hua)性類溶液中(zhong)(zhong)有(you)(you)良好的(de)耐(nai)(nai)蝕性，尤(you)其在稀硝酸(suan)中(zhong)(zhong)。該鋼主要用(yong)于(yu)(yu)生產硝酸(suan)、氨(an)酸(suan)的(de)化(hua)工設(she)備(bei)，也可用(yong)于(yu)(yu)制造食品和釀酒的(de)設(she)備(bei)、管道，薄板(ban)廣泛用(yong)于(yu)(yu)建筑內裝(zhuang)修、日用(yong)辦(ban)公(gong)設(she)備(bei)、廚房器(qi)具、汽車裝(zhuang)修、氣體(ti)燃燒器(qi)等。
