香蕉app免费视频在线观看

NS 322 (Hastelloy B 2)

（00Mo28Ni68Fe2）、NS 322 、Hastelloy B2 合金的(de)化學成分(fen)見表(biao)3-4-1。

一、組織特點

（00Mo28Ni68Fe2）、NS 322 、Hastelloy B2合(he)(he)(he)金(jin)(jin)主要是(shi)為了(le)防(fang)止0Mo28Ni65Fe 合(he)(he)(he)金(jin)(jin)的(de)晶間(jian)腐蝕和(he)(he)刀(dao)口腐蝕而發(fa)展(zhan)起來的(de)。從(cong)表(biao)3-4-1中(zhong)可知，此合(he)(he)(he)金(jin)(jin)與0Mo28Ni65Fe5 合(he)(he)(he)金(jin)(jin)的(de)主要區別(bie)是(shi)化學(xue)成分中(zhong)碳含(han)量、硅(gui)含(han)量低（C≤0.02%,Si≤0.10%),鐵含(han)量從(cong)低于(yu)6%降(jiang)到低于(yu)2%.由于(yu)碳、硅(gui)、鐵含(han)量的(de)變化，雖然(ran)00Mo28Ni68Fe2 合(he)(he)(he)金(jin)(jin)的(de)基(ji)體(ti)組織與0Mo28Ni65Fe5 合(he)(he)(he)金(jin)(jin)并(bing)無(wu)差別(bie)，然(ran)而在合(he)(he)(he)金(jin)(jin)基(ji)體(ti)上或沿晶界(jie)的(de)析(xi)出相(xiang)就有了(le)很大的(de)不(bu)同。最(zui)明顯的(de)特點是(shi)00Mo28Ni68Fe2合(he)(he)(he)金(jin)(jin)的(de)金(jin)(jin)屬間(jian)相(xiang)和(he)(he)碳化物析(xi)出相(xiang)明顯減少。00Mo28Ni68Fe2 合(he)(he)(he)金(jin)(jin)的(de)耐(nai)蝕性（包括耐(nai)全面(mian)腐蝕和(he)(he)耐(nai)晶間(jian)腐蝕）的(de)性能明顯提(ti)高。

二、耐腐蝕(shi)性(xing)能

  1. 全面腐蝕(shi)

   前面(mian)0Mo28Ni65Fe5 合(he)金(jin)(jin)的(de)耐(nai)蝕性(xing)能(neng)數據對00Mo28Ni68Fe2 也(ye)均(jun)適用(yong)，但00Mo28Ni68Fe2 合(he)金(jin)(jin)的(de)性(xing)能(neng)比0Mo28Ni65Fe5合(he)金(jin)(jin)的(de)性(xing)能(neng)更好(hao)(hao)。圖3-4-22~圖3-4-31及表(biao)3-4-24~表(biao)3-4-26是(shi)針對00Mo28Ni68Fe2 合(he)金(jin)(jin)的(de)一些(xie)試驗結(jie)果。由這些(xie)圖表(biao)可知，00Mo28Ni68Fe2 合(he)金(jin)(jin)的(de)耐(nai)鹽酸、硫酸、磷酸等無(wu)機酸的(de)性(xing)能(neng)特(te)點與0Mo28Ni65Fe5 合(he)金(jin)(jin)基本(ben)相同(tong)。但是(shi)，耐(nai)蝕性(xing)一般比0Mo28Ni65Fe5合(he)金(jin)(jin)要(yao)好(hao)(hao)，特(te)別是(shi)焊后性(xing)能(neng)尤為明顯(xian)。在20%沸騰(teng)鹽酸中(zhong)，即使00Mo28Ni68Fe2合(he)金(jin)(jin)冷加工(gong)變形達50%。也(ye)不影響它的(de)耐(nai)蝕性(xing)。

 2. 晶間腐(fu)蝕

  由(you)于00Mo28Ni68Fe2 合金中(zhong)的碳、硅、鐵含量較(jiao)低(di)，敏化態鋼中(zhong)碳化物及一(yi)些金屬間相遠比0Mo28Ni68Fe5合金要少，因此，此合金的耐晶間腐蝕（包括刀(dao)口腐蝕）的性能較(jiao)好(hao)。

 3. 應力腐蝕

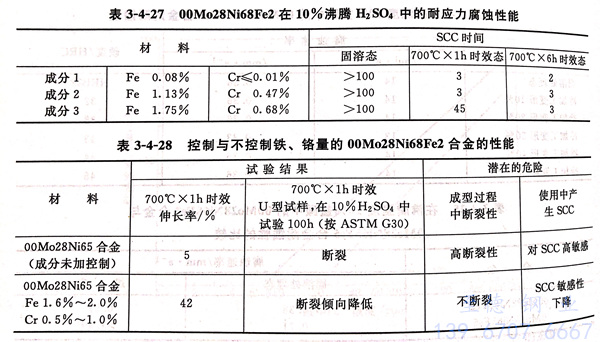

  試驗結果表(biao)明(ming)，當（00Mo28Ni68Fe2）、NS 322 、Hastelloy B2 合(he)金(jin)中殘余Fe≤2%,Cr≤1.0%量(liang)過低（或(huo)趨于(yu)(yu)(yu)零(ling)時）與(yu)適量(liang)控(kong)制(zhi)鐵、鉻(ge)量(liang)的(de)(de)同一合(he)金(jin)相較，中溫(wen)時效態（相當于(yu)(yu)(yu)熱成型或(huo)焊接(jie)態）時，后者的(de)(de)耐應力(li)腐蝕性(xing)能要比前者為好，結果見表(biao)3-4-27 和(he)表(biao)3-4-28.表(biao)3-4-28的(de)(de)結果還表(biao)明(ming)，鐵、鉻(ge)加(jia)(jia)以適量(liang)控(kong)制(zhi)的(de)(de)00Mo28Ni68Fe2 塑性(xing)（伸(shen)長率(lv)）和(he)成型性(xing)也均優于(yu)(yu)(yu)鐵、鉻(ge)量(liang)未加(jia)(jia)控(kong)制(zhi)的(de)(de)合(he)金(jin)。

三、力學性能(neng)

  表3-4-29和表3-4-30列出(chu)了00Mo28Ni68Fe2合金(jin)室(shi)溫、中(zhong)溫力學性(xing)能和不同溫度時(shi)效(xiao)后的塑性(xing)。從表3-4-29的結(jie)果可明(ming)顯看出(chu)，00Mo28Ni68Fe2 合金(jin)中(zhong)溫時(shi)效(xiao)態的塑性(xing)降低且隨時(shi)效(xiao)時(shi)間增長而(er)更趨(qu)惡化。這與中(zhong)溫時(shi)效(xiao)態硬而(er)脆的β相(xiang)（Ni4Mo)的析出(chu)有(you)關。

  圖3-4-32指出了00Mo28Ni68Fe2合(he)金(jin)在(zai)標準成分范圍(wei)內，合(he)金(jin)中(zhong)的Fe+Cr量(liang)不同時，經中(zhong)溫(wen)時效后(hou)對合(he)金(jin)韌性的影響。顯然，Fe+Cr量(liang)提(ti)高可(ke)將(jiang)沖擊(ji)功(gong)為(wei)100J的曲線向右移動(dong)，研究表明，這與合(he)金(jin)中(zhong)的鐵(tie)可(ke)抑制(zhi)β脆性相的析出，而鉻也有類似(si)作用有關。

四、物理(li)性(xing)能

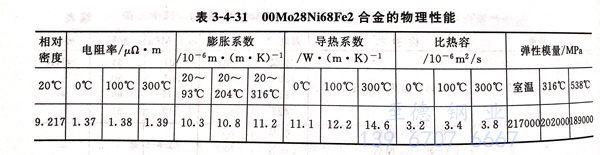

（00Mo28Ni68Fe2）、NS 322 、Hastelloy B2合(he)金的物理性能見表3-4-31。

五、焊接性能

 （00Mo28Ni68Fe2）、NS 322 、Hastelloy B2合金(jin)具有良好的焊接(jie)性(xing)(xing)能，且(qie)由于此(ci)合金(jin)中(zhong)碳、硅、鐵含量均低，因而焊后(hou)耐(nai)(nai)晶間腐(fu)蝕、刀口腐(fu)蝕性(xing)(xing)能較(jiao)0Mo28Ni65Fe5為佳。當合金(jin)中(zhong)鐵、鉻(ge)量加以適量控(kong)制時，00Mo28Ni68Fe2合金(jin)的塑、韌性(xing)(xing)，耐(nai)(nai)蝕性(xing)(xing)，焊接(jie)性(xing)(xing)會更加改善(shan)。因此(ci)，00Mo28Ni68Fe2 合金(jin)一(yi)般(ban)焊后(hou)不(bu)需再(zai)經熱處理(li)。此(ci)合金(jin)較(jiao)0Mo28Ni65Fe5 合金(jin)更適用于制造焊接(jie)設備(bei)和(he)部件。

六(liu)、冷(leng)、熱加工及成型性能(neng)

  基(ji)本與(yu)0Mo28Ni65Fe5合金(jin)類似。但(dan)是，當(dang)對00Mo28Ni68Fe2 合金(jin)中的(de)鐵、鉻量加(jia)(jia)以適當(dang)控制時(shi)，其(qi)加(jia)(jia)工性，特(te)別是熱成型性會有顯著改善(shan)。

七、熱處理工藝

  此合(he)金(jin)除特殊說明(ming)的用途外(wai)，都需經(jing)1066℃固溶處理后使(shi)用。除合(he)金(jin)中Fe+Cr量加以控制者外(wai)，一般不允(yun)許在538~816℃間長期停留和(he)使(shi)用。

八、應用

  （00Mo28Ni68Fe2）、NS 322 、Hastelloy B2 合(he)金可生產板材(cai)(cai)、管材(cai)(cai)（焊(han)管）、棒材(cai)(cai)、絲材(cai)(cai)、帶材(cai)(cai)和鍛(duan)件(jian)。主要用于耐鹽酸(suan)、硫(liu)酸(suan)、磷酸(suan)和甲酸(suan)等(deng)的管道、容器及其襯里、反應塔和襯里、泵和閥件(jian)等(deng)。對(dui)于要求焊(han)接的條件(jian)，最好選擇 00Mo28Ni68Fe2 而不要選用0Mo28Ni65Fe5合(he)金。
