一、不銹(xiu)鋼化學鍍鎳層的(de)檢測

1. 外(wai)觀

 不銹鋼化學鍍鎳層應光亮(liang)、平(ping)滑(hua)、致密。

2. 孔隙(xi)率(lv)

  鍍層厚度10μm,按ASTM B 733-90方法檢(jian)測應無孔隙。

3. 附著力

  ①. 熱法

    試件加熱(re)到150℃,保(bao)持1小時,然(ran)后在冷水中(zhong)急冷，鍍層不起泡、不脫皮。

  ②. 劃痕法(fa)

   將(jiang)鍍(du)好的不(bu)銹鋼試片用硬(ying)質鋼刀(dao)把鍍(du)層劃成1mm2格子(zi)(zi)100個，劃線深度(du)達到基體，觀察鍍(du)層是(shi)否(fou)起皮，數出起皮格子(zi)(zi)數目(mu)，用未起皮格子(zi)(zi)的百分數表示結合力強弱。

4. 沉積速率測定

  稱重(zhong)法：用分析(xi)天平稱重(zhong)法計算單位(wei)時間內(nei)不銹鋼試(shi)片在沉積前后(hou)的重(zhong)量差來求得沉積速率。

5. 耐蝕(shi)性

  ①. 硝酸(suan)法

   鍍(du)層厚(hou)度10μm,浸入濃硝酸中(zhong)60秒,不(bu)發生(sheng)腐(fu)蝕。

  ②. 乙酸鹽(yan)霧實驗(yan)

   零(ling)件在連續噴霧360小時,鍍層外表(biao)有輕(qing)微發黃現(xian)象，基(ji)體金(jin)屬(shu)和鍍層均未發現(xian)腐蝕現(xian)象。

  ③. 中性鹽霧實(shi)驗（NSS實(shi)驗）

   不銹鋼(gang)試片在化(hua)學鍍(du)鎳1小(xiao)時(shi)后，以5%氯化(hua)鈉溶液于(yu)YL-40C鹽霧(wu)實驗箱中連續(xu)噴霧(wu)8小(xiao)時(shi),停歇16小(xiao)時(shi)時(shi)，取出零件(jian)洗凈(jing)，觀(guan)察鍍(du)層，評級方法按(an)JISD 0201進行腐蝕評級，一般達(da)9級為(wei)合格。

6. 硬度

  用(yong)MICROMET1型數字顯微(wei)硬(ying)(ying)度(du)計測定硬(ying)(ying)度(du)，熱處理后硬(ying)(ying)度(du)（HV)可達1200.可滿足航標(biao)要求(qiu)。

二、不銹鋼化學鍍鎳常(chang)見故障(zhang)、可能原(yuan)因及糾正(zheng)方法

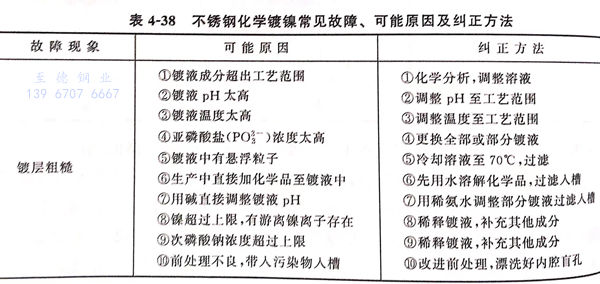

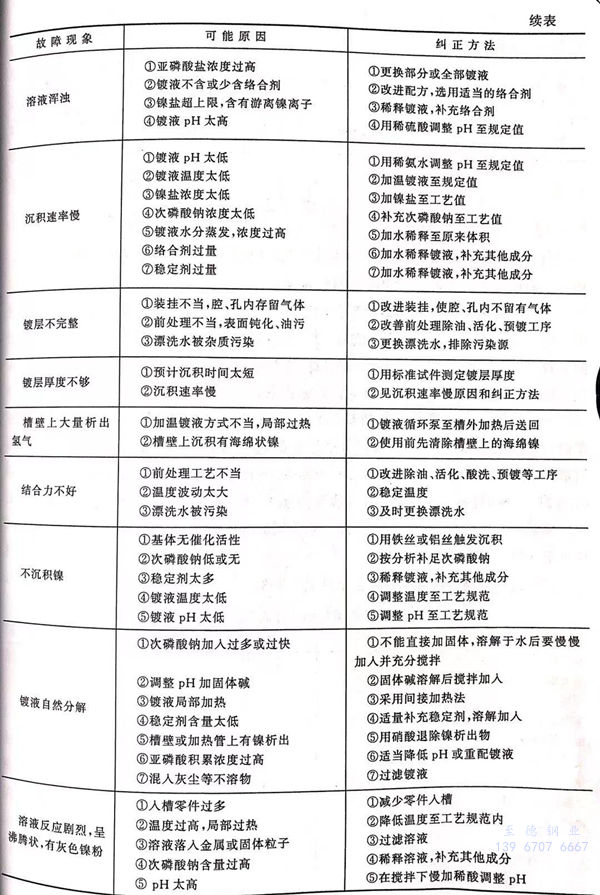

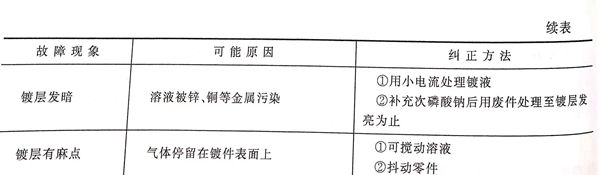

  不(bu)銹鋼化(hua)學鍍鎳(nie)常見故障、可能(neng)原因及糾正方法見表4-38.
