不(bu)銹鋼化學著色(se)配方 2 (見表8-9)的說明
本配方由湖南(nan)工程學院應用化學系(xi) 肖鑫、郭賢烙、鐘萍(ping)、易翔(xiang)、魏成亮(liang)、于華(hua)等人提出。
1. 添(tian)加劑的影響
①. 硫酸鋅
可加快著色速率和(he)降低著色溫度，改善膜層質(zhi)量，色澤(ze)均勻(yun)，光亮平整，重(zhong)現(xian)(xian)性較好，以3~6g/L為宜，過低，著色膜光澤(ze)和(he)重(zhong)現(xian)(xian)性不理想，過高，色澤(ze)、光亮度、重(zhong)現(xian)(xian)性較差。
②. XHGA是過渡元素的無機(ji)鹽，能改善著(zhu)色膜(mo)的色澤和重現性。
XHG-A的含(han)(han)量(liang)以(yi)4~10g/L為(wei)宜，色澤(ze)均勻，光亮度好。含(han)(han)量(liang)6~8g/L時(shi)著(zhu)色15min膜層為(wei)金黃色，且(qie)重(zhong)現(xian)性好。含(han)(han)量(liang)過高(gao)或過低，鮮艷度不(bu)理想(xiang)。
③. XHGB是含(han)鉬化合物，能改善著色(se)(se)膜的光澤，XHGB含(han)量以2~6g/L為宜，色(se)(se)澤均勻(yun)鮮艷，光亮度好。
2. 鉻(ge)酐和(he)硫酸含量(liang)的影響
鉻(ge)(ge)(ge)酐(gan)含(han)量(liang)在240~280g/L, 硫酸含(han)量(liang)在 220~300mL/L范圍(wei)內(nei)均可獲(huo)得色(se)澤(ze)均勻鮮艷(yan)、裝飾性較強的(de)(de)著色(se)膜。當鉻(ge)(ge)(ge)酸濃(nong)度(du)不變時，減少硫酸濃(nong)度(du)，時間(jian)－電(dian)位曲線(xian)A'B'右移，見圖8-14,著色(se)的(de)(de)起始(shi)電(dian)位推(tui)遲，且獲(huo)得所需顏色(se)對應的(de)(de)時間(jian)延(yan)長，其彩(cai)色(se)膜的(de)(de)色(se)差較明顯。而(er)硫酸濃(nong)度(du)不變，增(zeng)大鉻(ge)(ge)(ge)酐(gan)濃(nong)度(du)時，其時間(jian)－電(dian)位曲線(xian)A"B”左移，說明著色(se)速(su)率(lv)加快(kuai)。但鉻(ge)(ge)(ge)酐(gan)濃(nong)度(du)過(guo)高，會使化學著色(se)顏色(se)難以控制，且色(se)澤(ze)較深，光澤(ze)欠佳。
3. 電位－時間(jian)曲線(xian)AB
采用甘(gan)汞電極(ji)和待(dai)著(zhu)(zhu)色(se)(se)(se)(se)不(bu)銹(xiu)鋼作正、負極(ji)，用數字(zi)電壓(ya)表(biao)在最佳工藝配方(fang)（鉻酐270g/L,硫酸240mL/L,硫酸鋅3g/L,XHG-A7g/L,XHG-B3.5g/L,溫(wen)度60℃)著(zhu)(zhu)色(se)(se)(se)(se)液中(zhong)測定著(zhu)(zhu)色(se)(se)(se)(se)過程中(zhong)不(bu)銹(xiu)鋼表(biao)面電極(ji)電位與(yu)時間的(de)(de)曲(qu)線AB.曲(qu)線拐點(dian)A為(wei)起色(se)(se)(se)(se)電位，B為(wei)某種(zhong)顏色(se)(se)(se)(se)的(de)(de)著(zhu)(zhu)色(se)(se)(se)(se)電位。著(zhu)(zhu)色(se)(se)(se)(se)電位差ΔE=EB-EA,本工藝ΔE=7~8mV,呈(cheng)(cheng)藍色(se)(se)(se)(se)；ΔE=13~15mV,呈(cheng)(cheng)金(jin)黃色(se)(se)(se)(se)；ΔE=18~19mV,呈(cheng)(cheng)紅色(se)(se)(se)(se)；ΔE=22mV,呈(cheng)(cheng)綠(lv)(lv)色(se)(se)(se)(se)；ΔE=24mV,呈(cheng)(cheng)黃綠(lv)(lv)色(se)(se)(se)(se)。因此，要獲得理想的(de)(de)著(zhu)(zhu)色(se)(se)(se)(se)膜，控制(zhi)著(zhu)(zhu)色(se)(se)(se)(se)時間及其(qi)對應的(de)(de)著(zhu)(zhu)色(se)(se)(se)(se)電位差是非(fei)常重(zhong)要的(de)(de)。
4. 著色液(ye)溫度
低于50℃,著色速率很慢，很難(nan)著上(shang)滿意的顏色。升高退度，著色速率加(jia)快。溫度控制在(zai)55~70℃為宜(yi)。
5. 著(zhu)色(se)時間
在(zai)(zai)60℃恒溫(wen)條件下，著(zhu)色(se)(se)(se)(se)(se)(se)時間在(zai)(zai)5~26min,可獲(huo)得(de)茶色(se)(se)(se)(se)(se)(se)一(yi)(yi)藍色(se)(se)(se)(se)(se)(se)一(yi)(yi)橙色(se)(se)(se)(se)(se)(se)－金(jin)黃色(se)(se)(se)(se)(se)(se)一(yi)(yi)紅色(se)(se)(se)(se)(se)(se)一(yi)(yi)綠(lv)色(se)(se)(se)(se)(se)(se)一(yi)(yi)黃綠(lv)色(se)(se)(se)(se)(se)(se)系(xi)列顏色(se)(se)(se)(se)(se)(se)。因此，控制一(yi)(yi)定(ding)的著(zhu)色(se)(se)(se)(se)(se)(se)時間，能獲(huo)得(de)重現性好的固定(ding)顏色(se)(se)(se)(se)(se)(se)，且(qie)著(zhu)色(se)(se)(se)(se)(se)(se)膜的色(se)(se)(se)(se)(se)(se)澤(ze)均勻鮮艷，光亮度(du)好。
6. 攪(jiao)拌(ban)
著色過程中，加強攪(jiao)拌著色液，有利于(yu)改善著色膜色澤(ze)(ze)的(de)均勻性(xing)，提高色澤(ze)(ze)重現性(xing)。
7. 著色膜性能

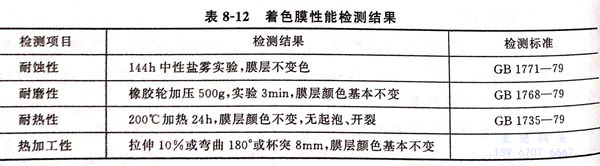

著色膜性能檢測結果(guo)見表8-12.
8. 著色液使用壽命
采用2L著(zhu)色(se)(se)液(ye)在（60±2)℃、著(zhu)色(se)(se)時(shi)間為15min的(de)條件下反(fan)復著(zhu)色(se)(se)處理，直到著(zhu)色(se)(se)膜色(se)(se)澤不理想為一周期(qi)，補(bu)加(jia)100mL著(zhu)色(se)(se)補(bu)加(jia)液(ye)（由鉻酐(gan)、硫酸、硫酸鋅及(ji)添加(jia)劑配成(cheng)）重(zhong)新實驗(yan)，共做4個周期(qi)，每(mei)個周期(qi)每(mei)升溶液(ye)可著(zhu)色(se)(se)約(yue)0.9㎡,表明著(zhu)色(se)(se)液(ye)使用壽命長，可調性好，工藝維護(hu)簡便，生產成(cheng)本低。
