不銹鋼含有大量鉻、鎳等合金元素，根據其所含合金元素成分的不同，可分為奧氏體不銹(xiu)鋼(gang)、鐵素(su)體不銹鋼(gang)和馬(ma)氏(shi)體(ti)不銹鋼(gang)。點焊、縫焊結構上用得最多的是奧氏體不銹鋼。


  不(bu)銹鋼的(de)電阻率大，常溫時約(yue)為(wei)低碳(tan)鋼的(de)5倍，熱導率小，僅(jin)為(wei)低碳(tan)鋼的(de)1/3,具有很好的(de)焊接(jie)性，可(ke)采用較(jiao)小的(de)焊接(jie)電流及較(jiao)短的(de)通(tong)電時間。由(you)于電阻大，減(jian)少了通(tong)過已焊焊點的(de)分流，可(ke)以適當(dang)減(jian)小點距，不(bu)銹鋼線膨脹系數大，焊接(jie)薄壁結構時，易產(chan)生翹曲變形和焊接(jie)接(jie)頭(tou)區的(de)軟化(hua)，通(tong)常可(ke)考慮采用偏硬(ying)的(de)規范進行焊接(jie)。


1. 點焊(han)

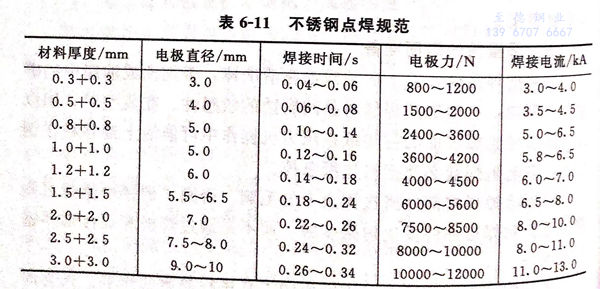

  點焊(han)(han)(han)時(shi)，加壓(ya)和通電是點焊(han)(han)(han)過程的(de)重要條件，不(bu)同(tong)的(de)加壓(ya)和通電時(shi)間(jian)，不(bu)同(tong)的(de)電極力、電流強度及其變化形式(shi)等組成各種點焊(han)(han)(han)循(xun)環。但(dan)是，無(wu)論哪種點焊(han)(han)(han)循(xun)環都包括點焊(han)(han)(han)過程的(de)三個基本階段(duan)；預(yu)壓(ya)、焊(han)(han)(han)接和鍛壓(ya)。不(bu)銹鋼點焊(han)(han)(han)規范(fan)見表6-11。


表 11.jpg

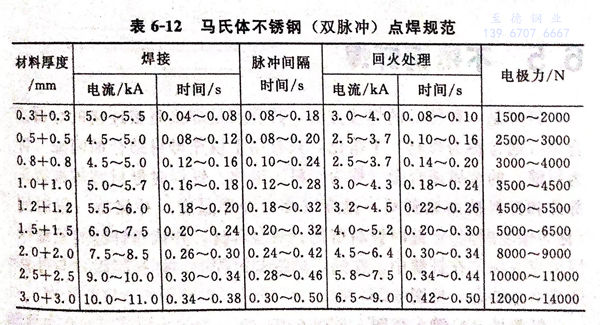

  馬氏體不銹鋼多在淬火后低溫或高溫回火狀態下(xia)使用(yong)。這種鋼點焊與縫(feng)焊后，將再(zai)次淬火硬化，使接頭(tou)塑性下(xia)降。為了改善接頭(tou)的力學(xue)性能，應(ying)采用(yong)焊后在電極間回火處理(li)規范。其(qi)焊接參考(kao)規范見表6-12。


表 12.jpg


2. 縫焊工藝


  電阻縫(feng)焊(han)(han)工藝(yi)參數主要(yao)有：焊(han)(han)接(jie)電流，焊(han)(han)接(jie)時間（與焊(han)(han)接(jie)速(su)度相關），電極力，焊(han)(han)輪寬(kuan)度（焊(han)(han)輪尺寸），縫(feng)焊(han)(han)速(su)度和休止時間等。


 ①. 焊接(jie)電流


  由于點距小，電流分流大，因(yin)此，焊(han)(han)(han)接電流應比相同條件焊(han)(han)(han)件的點焊(han)(han)(han)增大30%左右。


②. 縫焊速度


   縫焊(han)(han)速(su)(su)度(du)的(de)(de)(de)(de)大小直接(jie)(jie)影響著焊(han)(han)輪對(dui)焊(han)(han)件上各點(dian)作(zuo)用(yong)時間的(de)(de)(de)(de)長短，從而(er)影響著加熱時間、冷卻速(su)(su)度(du)及電(dian)極力對(dui)焊(han)(han)接(jie)(jie)區結合(he)面上各點(dian)的(de)(de)(de)(de)作(zuo)用(yong)效(xiao)果(guo)。縫焊(han)(han)速(su)(su)度(du)越(yue)(yue)(yue)小，電(dian)極對(dui)焊(han)(han)件各點(dian)的(de)(de)(de)(de)作(zuo)用(yong)時間越(yue)(yue)(yue)長，電(dian)極力的(de)(de)(de)(de)作(zuo)用(yong)效(xiao)果(guo)越(yue)(yue)(yue)好，在電(dian)流密度(du)不變(bian)的(de)(de)(de)(de)條件下，減少了(le)產生飛濺、裂(lie)縫與(yu)縮孔的(de)(de)(de)(de)傾向，提(ti)高了(le)焊(han)(han)接(jie)(jie)質量與(yu)電(dian)極的(de)(de)(de)(de)使用(yong)壽命。因此，在生產中根據焊(han)(han)件材料與(yu)厚(hou)(hou)度(du)合(he)理選擇縫焊(han)(han)速(su)(su)度(du)是十(shi)分重要的(de)(de)(de)(de)。焊(han)(han)件厚(hou)(hou)度(du)越(yue)(yue)(yue)大，高溫強度(du)越(yue)(yue)(yue)高，裂(lie)縫傾向越(yue)(yue)(yue)大，縫焊(han)(han)速(su)(su)度(du)應越(yue)(yue)(yue)低。


表 13.jpg

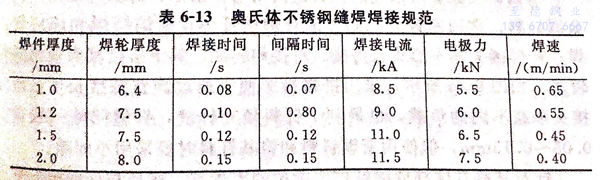

 表6-13是(shi)奧氏(shi)體不銹鋼縫焊(han)(han)焊(han)(han)接規范。
