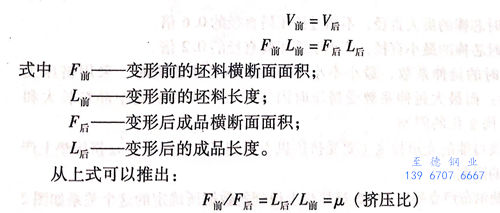

浙(zhe)江至德鋼業有(you)限公司根據金(jin)屬(shu)變形的(de)(de)體積不變定律，變形前的(de)(de)體積V前和變形后的體積V后相(xiang)等，即
理論上(shang)的擠(ji)(ji)(ji)壓(ya)(ya)比是擠(ji)(ji)(ji)壓(ya)(ya)前后(hou)面(mian)積之比或擠(ji)(ji)(ji)壓(ya)(ya)后(hou)前管長度(du)之比。擠(ji)(ji)(ji)壓(ya)(ya)比的選擇(ze)取決于一(yi)(yi)系列的因素(su)，如(ru)擠(ji)(ji)(ji)壓(ya)(ya)機的能力、擠(ji)(ji)(ji)壓(ya)(ya)材(cai)料的性能、潤滑(hua)劑的類型等。根據(ju)試驗認為(wei)，當采(cai)用玻璃潤滑(hua)劑進(jin)行(xing)擠(ji)(ji)(ji)壓(ya)(ya)時(shi)，理論上(shang)擠(ji)(ji)(ji)壓(ya)(ya)比可(ke)達到200; 而當采(cai)用石墨潤滑(hua)劑進(jin)行(xing)擠(ji)(ji)(ji)壓(ya)(ya)時(shi)，擠(ji)(ji)(ji)壓(ya)(ya)比僅可(ke)達到20.實際(ji)上(shang)，一(yi)(yi)般鋼擠(ji)(ji)(ji)壓(ya)(ya)時(shi)，采(cai)用玻璃潤滑(hua)劑擠(ji)(ji)(ji)壓(ya)(ya)的擠(ji)(ji)(ji)壓(ya)(ya)比通常在60以下，以35~40為(wei)佳。
也有(you)資料認(ren)為(wei)，金(jin)(jin)(jin)屬(shu)的(de)變(bian)形速(su)度受到延(yan)伸(shen)系數（擠壓(ya)比(bi)(bi)）的(de)影響，擠壓(ya)比(bi)(bi)越大(da)，金(jin)(jin)(jin)屬(shu)的(de)流動(dong)速(su)度越快，擠壓(ya)制品出(chu)口溫(wen)升越高。因(yin)此，為(wei)了控制擠壓(ya)金(jin)(jin)(jin)屬(shu)的(de)出(chu)口溫(wen)度，防止(zhi)由于變(bian)形金(jin)(jin)(jin)屬(shu)的(de)流動(dong)速(su)度過快，而引起(qi)擠壓(ya)制品的(de)出(chu)口溫(wen)度過高，導(dao)致(zhi)變(bian)形金(jin)(jin)(jin)屬(shu)中晶粒(li)長(chang)大(da)以(yi)(yi)及不利金(jin)(jin)(jin)屬(shu)變(bian)形的(de)金(jin)(jin)(jin)相組(zu)織出(chu)現，而將擠壓(ya)時的(de)延(yan)伸(shen)系數μ控制在以(yi)(yi)下的(de)數值(zhi)范圍內：
碳(tan)素鋼和(he)低合金鋼 μ<70
滾珠(zhu)軸承鋼 μ<40
高合金鋼和(he)鐵鎳合金 μ<25
尼科波爾南方不銹鋼管廠推薦的擠壓比μ如下：
碳素鋼(gang)管(guan) ＜50
碳(tan)素鋼異型材 25~30
合金(jin)鋼和(he)不銹(xiu)鋼管 30~35
合金鋼和不銹鋼型材 15~20
立(li)式穿(chuan)孔機的延伸系數μ推薦如下：
碳素鋼(gang)和合金鋼(gang) ＜1.6
不銹鋼穿孔 ＜1.5
不銹(xiu)鋼擴孔 ＜1.3
擠壓(ya)變(bian)形的(de)(de)限制(zhi)(zhi)(zhi)條件：擠壓(ya)變(bian)形參數(shu)的(de)(de)限制(zhi)(zhi)(zhi)條件與各種情況下具體的(de)(de)生產(chan)條件有關。以下數(shu)據適用(yong)于大(da)批量生產(chan)的(de)(de)條件，在(zai)個別(bie)的(de)(de)、小批量鋼管生產(chan)時，其經濟性并不起重要作用(yong)。因(yin)此，以下限制(zhi)(zhi)(zhi)參數(shu)的(de)(de)數(shu)值可以相應變(bian)化(hua)和擴(kuo)大(da)使用(yong)范圍：
對于不銹鋼管(guan)外徑和壁厚之比，碳素鋼和低合金鋼為D/S≤30,不銹鋼為D/S ≤25。
對(dui)于擠壓(ya)(ya)(ya)時芯棒的(de)(de)最(zui)大直(zhi)徑(jing)，不(bu)超(chao)過(guo)擠壓(ya)(ya)(ya)筒直(zhi)徑(jing)的(de)(de)0.6倍(bei)。對(dui)于擠壓(ya)(ya)(ya)時芯棒的(de)(de)最(zui)小直(zhi)徑(jing)，不(bu)小于擠壓(ya)(ya)(ya)筒直(zhi)徑(jing)的(de)(de)0.2倍(bei)。
對于(yu)擠(ji)(ji)(ji)壓(ya)(ya)(ya)(ya)時(shi)(shi)的(de)(de)延伸系(xi)數(shu)，最(zui)小不(bu)(bu)小于(yu)2.5,小于(yu)該數(shu)值(zhi)時(shi)(shi)，采(cai)用擠(ji)(ji)(ji)壓(ya)(ya)(ya)(ya)工藝是不(bu)(bu)經濟的(de)(de)；而最(zui)大延伸系(xi)數(shu)受擠(ji)(ji)(ji)壓(ya)(ya)(ya)(ya)時(shi)(shi)因(yin)熱(re)效應引起的(de)(de)金(jin)屬中晶(jing)粒(li)長大和不(bu)(bu)利的(de)(de)組(zu)織結構變化的(de)(de)限制。擠(ji)(ji)(ji)壓(ya)(ya)(ya)(ya)時(shi)(shi)金(jin)屬可能(neng)的(de)(de)變形程(cheng)度主(zhu)要受擠(ji)(ji)(ji)壓(ya)(ya)(ya)(ya)機上達到最(zui)大負荷時(shi)(shi)，在擠(ji)(ji)(ji)壓(ya)(ya)(ya)(ya)墊上產生的(de)(de)壓(ya)(ya)(ya)(ya)力(li)大小的(de)(de)限制。

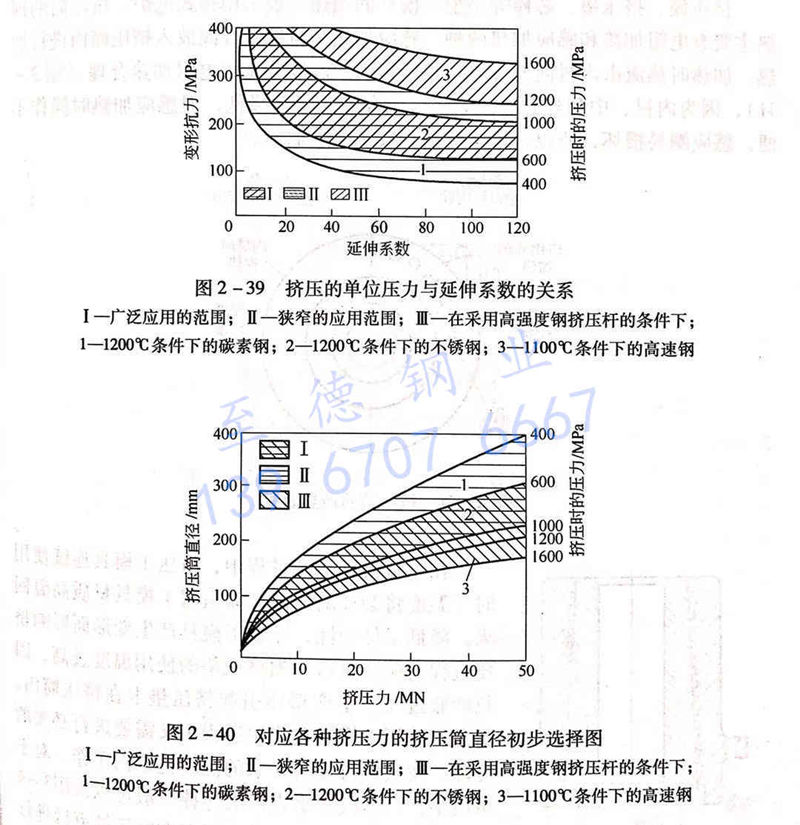

奧(ao)地利席勒爾布(bu)盧克曼廠31MN擠(ji)(ji)(ji)壓(ya)機上得到的(de)數(shu)據所(suo)(suo)確定的(de)這個關系(xi)如圖(tu)(tu)(tu)2－39所(suo)(suo)示。而對于各種擠(ji)(ji)(ji)壓(ya)機擠(ji)(ji)(ji)壓(ya)筒(tong)直徑(jing)（坯料直徑(jing)）的(de)選擇可(ke)參考圖(tu)(tu)(tu)2-40。圖(tu)(tu)(tu)2-39所(suo)(suo)示為擠(ji)(ji)(ji)壓(ya)的(de)單位壓(ya)力(li)與(yu)延伸系(xi)數(shu)的(de)關系(xi)，圖(tu)(tu)(tu)2-40所(suo)(suo)示為對各種擠(ji)(ji)(ji)壓(ya)力(li)的(de)擠(ji)(ji)(ji)壓(ya)機的(de)擠(ji)(ji)(ji)壓(ya)筒(tong)直徑(jing)初步選擇圖(tu)(tu)(tu)。
