1. 動電位極化(hua)曲線分(fen)析

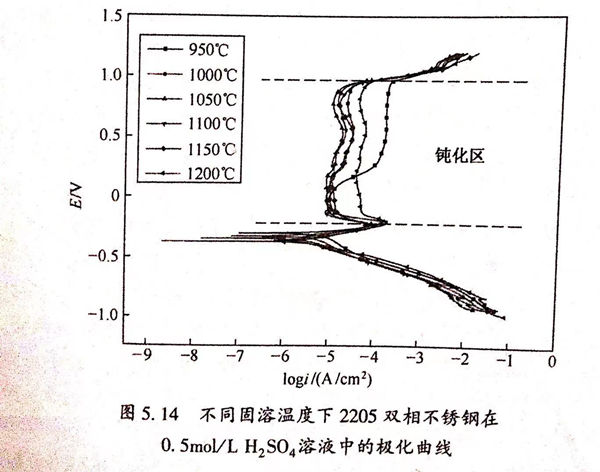

圖5.14為不同固溶溫度下2205雙(shuang)相不銹鋼在0.5mol/L 硫酸溶液中的極化曲線，從圖中可以看出，不同固溶溫度下的試樣極化曲線形狀相似，在陽極區都有一個很寬的鈍化區間，并且鈍化區寬度基本相同，均在－0.2~0.9V之間。這是由于硫酸是一種氧化性酸，雙相不銹鋼中Cr元素含量較高，Cr元素不僅可以降低雙相不銹鋼鈍化的難度，而且可以提高鈍化膜的穩定性，因此，處于0.5mol/L 硫酸溶液環境中在陽極溶解的過程中會發生鈍化。其具體擬合值如表5.5所列。

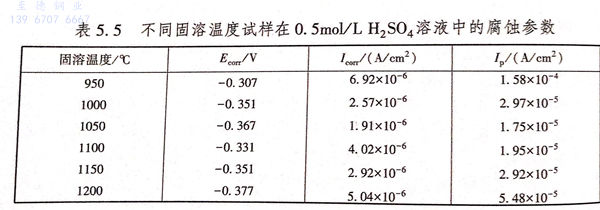

表5.5中Esorr代表自腐蝕電位，Icorr代表自腐蝕電流Ip代表維鈍電流，自腐蝕電位只能代表材料的耐蝕傾向，而自腐蝕電流則可表示材料在溶液中的實際腐蝕速率。由表5.5中數據可知，不同固溶處理溫度下試樣的自腐蝕電位均在－0.4~-0.3V之間，自腐蝕電流大小均為10-6級別，這表明固溶溫度對雙相不銹鋼在硫酸溶液中的耐蝕性能沒有本質的改變，但是也有一些影響。當固溶溫度為950℃時，自腐蝕電流為6.92×10-6(A/c㎡),為所有固溶溫度試樣的最大值；當固溶溫度為1050℃時，自腐蝕電流為1.91×10-6(A/c㎡),為所有固溶溫度試樣的最小值。這表明，當固溶溫度為1050℃時，2205雙相不銹鋼在0.5mol/L 硫酸溶液中耐蝕性能達到最佳；當溫度為950℃時，由于σ相的影響，導致雙相不銹鋼耐蝕性能變差。
維鈍電流密度的大小可以反映出材料鈍化膜的穩定性，維鈍電流密度越大說明鈍化膜穩定性越差。因此，當固溶溫度為950℃時，維鈍電流密度為1.58×10-4(A/c㎡),比其他固溶溫度下試樣的維鈍電流密度大了一個數量級，為所有固溶溫度試樣的最大值；當固溶溫度為1050℃時，維鈍電流密度為1.75×10-5（A/c㎡),為所有固溶溫度試樣的最小值。這表明1050℃固溶溫度下，在0.5mol/L 硫酸溶液中材料表面形成的鈍化膜最穩定也最致密；當溫度為950℃時，在0.5mol/L 硫酸溶液中材料表面形成的鈍化膜最不穩定，這是因為σ相的析出導致鐵素體與奧氏體中的Cr元素偏聚其中，導致σ相周圍形成貧Cr區，Cr元素為鈍化膜形成的組要元素，因此，材料表面不能形成很好的鈍化膜，鈍化膜的耐蝕性能下降。

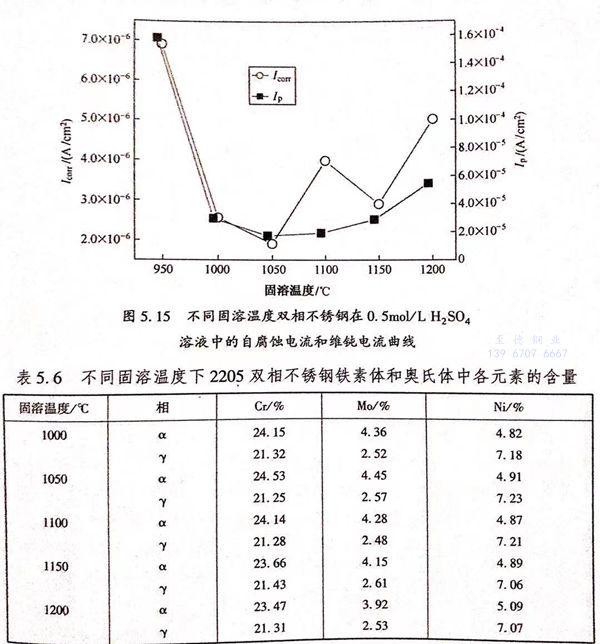

圖5.15為(wei)不(bu)(bu)(bu)(bu)同(tong)固溶(rong)溫(wen)度(du)(du)(du)(du)雙(shuang)相(xiang)(xiang)不(bu)(bu)(bu)(bu)銹鋼(gang)(gang)在(zai)0.5mol/L 硫酸溶(rong)液中(zhong)(zhong)自(zi)腐蝕(shi)電(dian)(dian)(dian)流(liu)和(he)(he)維(wei)鈍電(dian)(dian)(dian)流(liu)曲線，從圖中(zhong)(zhong)可以看出(chu)，自(zi)腐蝕(shi)電(dian)(dian)(dian)流(liu)和(he)(he)維(wei)鈍電(dian)(dian)(dian)流(liu)具有相(xiang)(xiang)同(tong)的(de)(de)趨勢，隨著(zhu)固溶(rong)溫(wen)度(du)(du)(du)(du)的(de)(de)增加，2205雙(shuang)相(xiang)(xiang)不(bu)(bu)(bu)(bu)銹鋼(gang)(gang)的(de)(de)自(zi)腐蝕(shi)電(dian)(dian)(dian)流(liu)和(he)(he)維(wei)鈍電(dian)(dian)(dian)流(liu)均(jun)先下降(jiang)后(hou)(hou)上升(sheng)。當(dang)溫(wen)度(du)(du)(du)(du)為(wei)950℃時，材料(liao)的(de)(de)耐(nai)蝕(shi)性(xing)(xing)能(neng)和(he)(he)鈍化(hua)(hua)膜(mo)穩定性(xing)(xing)均(jun)為(wei)最(zui)(zui)差(cha)，主要(yao)是由于σ相(xiang)(xiang)的(de)(de)析出(chu)所(suo)導致。當(dang)固溶(rong)溫(wen)度(du)(du)(du)(du)達(da)(da)到1000℃后(hou)(hou)，σ相(xiang)(xiang)消(xiao)失(shi)，雙(shuang)相(xiang)(xiang)不(bu)(bu)(bu)(bu)銹鋼(gang)(gang)中(zhong)(zhong)只(zhi)存在(zai)鐵素(su)體(ti)(ti)與(yu)奧氏(shi)體(ti)(ti)兩(liang)相(xiang)(xiang)，消(xiao)除了(le)第(di)二相(xiang)(xiang)給材料(liao)耐(nai)蝕(shi)性(xing)(xing)能(neng)帶來的(de)(de)負面影響，其耐(nai)蝕(shi)性(xing)(xing)能(neng)和(he)(he)鈍化(hua)(hua)膜(mo)穩定性(xing)(xing)均(jun)較950℃時有明顯提高。當(dang)溫(wen)度(du)(du)(du)(du)為(wei)1050℃時耐(nai)蝕(shi)性(xing)(xing)能(neng)和(he)(he)鈍化(hua)(hua)膜(mo)穩定性(xing)(xing)達(da)(da)到最(zui)(zui)佳，此(ci)(ci)時雙(shuang)相(xiang)(xiang)不(bu)(bu)(bu)(bu)銹鋼(gang)(gang)兩(liang)相(xiang)(xiang)比(bi)例(li)基本達(da)(da)到1:1.表5.6為(wei)各固溶(rong)溫(wen)度(du)(du)(du)(du)下2205雙(shuang)相(xiang)(xiang)不(bu)(bu)(bu)(bu)銹鋼(gang)(gang)鐵素(su)體(ti)(ti)和(he)(he)奧氏(shi)體(ti)(ti)Cr、Mo、Ni的(de)(de)元(yuan)(yuan)(yuan)素(su)含量(liang)(liang)，由表可知，奧氏(shi)體(ti)(ti)中(zhong)(zhong)Cr、Mo元(yuan)(yuan)(yuan)素(su)含量(liang)(liang)基本相(xiang)(xiang)同(tong)，而鐵素(su)體(ti)(ti)中(zhong)(zhong)Cr元(yuan)(yuan)(yuan)素(su)含量(liang)(liang)和(he)(he)Mo元(yuan)(yuan)(yuan)素(su)含量(liang)(liang)最(zui)(zui)高，即此(ci)(ci)時各元(yuan)(yuan)(yuan)素(su)在(zai)兩(liang)相(xiang)(xiang)中(zhong)(zhong)的(de)(de)分布達(da)(da)到最(zui)(zui)佳狀(zhuang)態。隨著(zhu)溫(wen)度(du)(du)(du)(du)的(de)(de)繼續(xu)升(sheng)高，自(zi)腐蝕(shi)電(dian)(dian)(dian)流(liu)和(he)(he)維(wei)鈍電(dian)(dian)(dian)流(liu)均(jun)上升(sheng)，并與(yu)1200℃時達(da)(da)到另(ling)外(wai)一個峰(feng)值。由于隨著(zhu)固溶(rong)溫(wen)度(du)(du)(du)(du)的(de)(de)升(sheng)高，鐵素(su)體(ti)(ti)與(yu)奧氏(shi)體(ti)(ti)兩(liang)相(xiang)(xiang)比(bi)例(li)逐(zhu)漸偏離1:1,而從表5.6中(zhong)(zhong)可以看出(chu)此(ci)(ci)時鐵素(su)體(ti)(ti)含量(liang)(liang)不(bu)(bu)(bu)(bu)斷增加，奧氏(shi)體(ti)(ti)含量(liang)(liang)逐(zhu)漸降(jiang)低，鐵素(su)體(ti)(ti)中(zhong)(zhong)Cr和(he)(he)Mo元(yuan)(yuan)(yuan)素(su)含量(liang)(liang)降(jiang)低，各元(yuan)(yuan)(yuan)素(su)在(zai)兩(liang)相(xiang)(xiang)中(zhong)(zhong)的(de)(de)分布偏離最(zui)(zui)佳狀(zhuang)態。因此(ci)(ci)，其耐(nai)蝕(shi)性(xing)(xing)和(he)(he)鈍化(hua)(hua)膜(mo)穩定性(xing)(xing)均(jun)變差(cha)。
2. 交(jiao)流阻(zu)抗(kang)測(ce)試分析

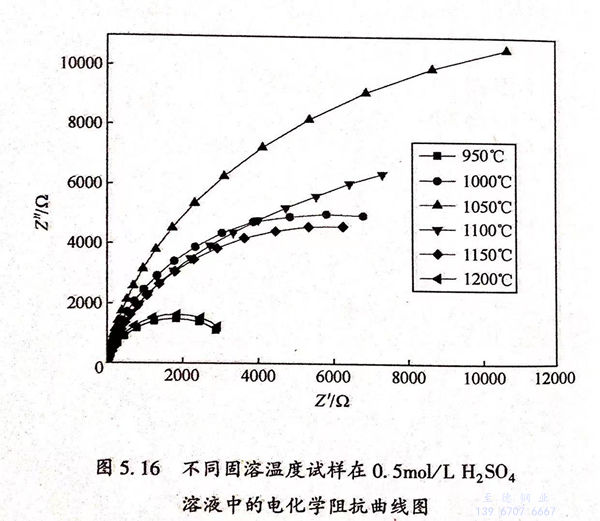

圖(tu)5.16為不同固(gu)溶(rong)溫(wen)度(du)試樣(yang)在0.5mol/L 硫酸溶(rong)液中的電化學阻抗譜Nyquist 曲(qu)(qu)線圖(tu)。從圖(tu)5.16中可知(zhi)，所有固(gu)溶(rong)溫(wen)度(du)下(xia)試樣(yang)的Nyquist 曲(qu)(qu)線均由～個(ge)較大的半圓弧構成。比(bi)較半圓弧的直(zhi)徑(jing)可知(zhi)：1050℃>1000℃>1100℃>1150℃>1200℃>950℃.Nyquist曲(qu)(qu)線半圓弧的直(zhi)徑(jing)代表了材料(liao)耐(nai)蝕(shi)(shi)性(xing)能，直(zhi)徑(jing)越大說(shuo)明材料(liao)耐(nai)蝕(shi)(shi)性(xing)能越好(hao)。因(yin)此，材料(liao)在1050℃時(shi)耐(nai)蝕(shi)(shi)性(xing)能最好(hao)，950℃時(shi)耐(nai)蝕(shi)(shi)性(xing)能最差，這與極化曲(qu)(qu)線的結果相一致。

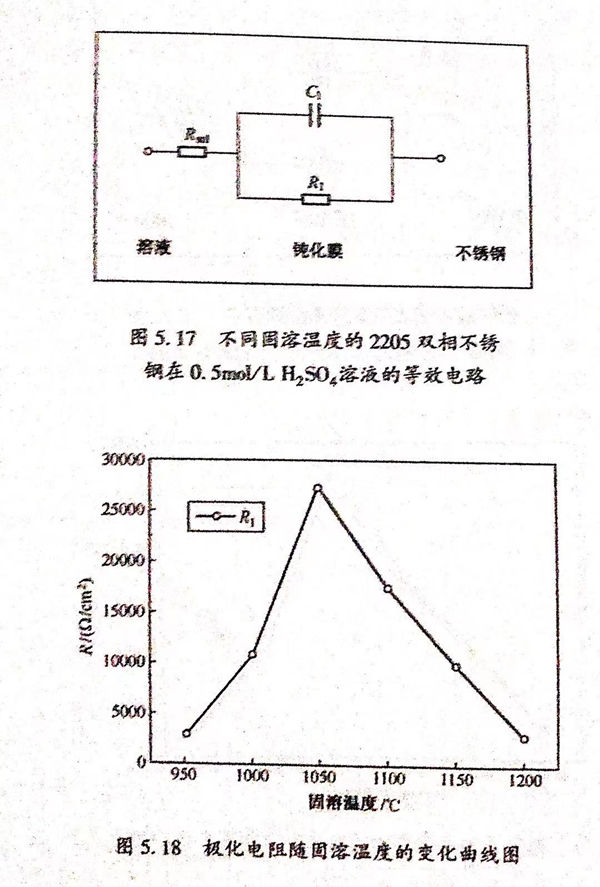

不同固(gu)溶溫(wen)(wen)(wen)度(du)(du)(du)下2205雙(shuang)相(xiang)(xiang)不銹(xiu)鋼(gang)阻(zu)抗等效電(dian)(dian)路和擬合(he)數據如圖5.17和表(biao)5.7所示。表(biao)5.7中Rsol為(wei)溶液(ye)(ye)電(dian)(dian)阻(zu)，Cl為(wei)雙(shuang)電(dian)(dian)層電(dian)(dian)容，Rl為(wei)極(ji)化(hua)電(dian)(dian)阻(zu)。溶液(ye)(ye)電(dian)(dian)阻(zu)在2~6Ω/c㎡內波動，相(xiang)(xiang)比較極(ji)化(hua)電(dian)(dian)阻(zu)可(ke)以忽略不計，說明(ming)溶液(ye)(ye)本(ben)身的(de)(de)影響(xiang)很小(xiao)(xiao)。極(ji)化(hua)電(dian)(dian)阻(zu)R1隨(sui)固(gu)溶溫(wen)(wen)(wen)度(du)(du)(du)的(de)(de)變化(hua)曲(qu)線如圖5.18所示。從圖5.18中可(ke)以看出(chu)，R1在1050℃達(da)到最大(da)值27290Ω/c㎡,在950℃達(da)到最小(xiao)(xiao)值2579Ω/c㎡,并且隨(sui)著固(gu)溶溫(wen)(wen)(wen)度(du)(du)(du)的(de)(de)升高先增大(da)后減小(xiao)(xiao)。表(biao)明(ming)當固(gu)溶溫(wen)(wen)(wen)度(du)(du)(du)達(da)到1050℃時，雙(shuang)相(xiang)(xiang)不銹(xiu)鋼(gang)的(de)(de)鈍化(hua)膜穩定性(xing)和致(zhi)密程度(du)(du)(du)最佳，與溶液(ye)(ye)進行反(fan)應的(de)(de)速度(du)(du)(du)最小(xiao)(xiao)，反(fan)應難度(du)(du)(du)最大(da)。這與極(ji)化(hua)曲(qu)線得到的(de)(de)結果(guo)相(xiang)(xiang)致(zhi)。
