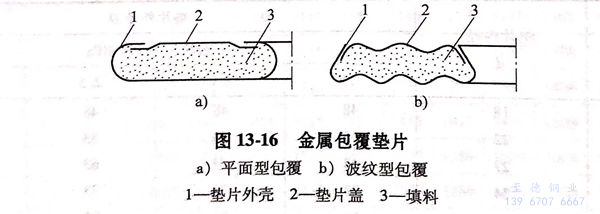

金屬(shu)包(bao)(bao)覆墊片是以非金屬(shu)材料為芯(xin)材，切成所(suo)需的(de)形(xing)狀(zhuang)，外面(mian)包(bao)(bao)以厚度為0.25~0.5mm的(de)金屬(shu)薄板組成的(de)一種復合墊片。按包(bao)(bao)覆狀(zhuang)態，一般分為平面(mian)型(xing)包(bao)(bao)覆和(he)波紋型(xing)包(bao)(bao)覆兩種，如圖13-16所(suo)示。
金屬薄板可根據材料的彈塑性、耐熱性和耐蝕性選取。其材料主要有黃銅、鋁、軟鋼、不銹鋼、鈦和蒙(meng)乃爾合金等；作為包覆墊片中的芯材，一般有石棉板或石棉橡膠板、聚四氟乙烯、柔性石墨板材以及碳纖維或陶瓷纖維等。
金屬包覆墊片的主要特點是：具有與包覆金屬相同的耐蝕性和相近的耐熱性，非金屬柔性填充材料使墊(dian)片能在較低的壓緊力下達到較好的密封效果。此外，這種墊片還能制成各種形式的異形墊片，例如橢圓形、方形、帶筋形或更復雜的形狀，以滿足各種換熱器管箱和非圓形壓力容器密封的需要。與非金屬軟墊片相比，這種墊片在經常拆卸的條件下不易損壞、不污染、不腐蝕法蘭密封面，而且具有較高的強度。
一、型(xing)式與代號
1. 型式
a. 管法(fa)蘭用金屬(shu)包覆墊片(pian)的型式分為(wei)平面型（F型）及波紋(wen)型（C型）兩種。
b. 壓力容(rong)器法蘭用金屬(shu)包(bao)覆墊片的型式為(wei)平面型一種。
2. 代號

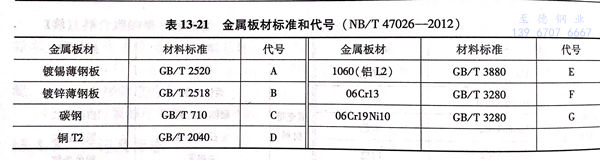

金(jin)屬包覆墊片外殼用金(jin)屬板(ban)材的標準(zhun)和(he)代號，見(jian)表(biao)13-21.
二、尺(chi)寸
1. 平面(mian)型(xing)

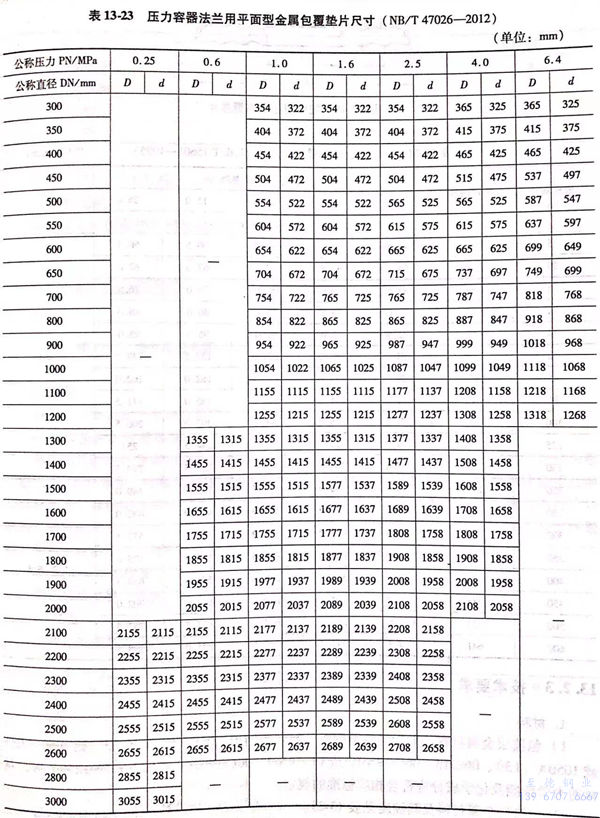

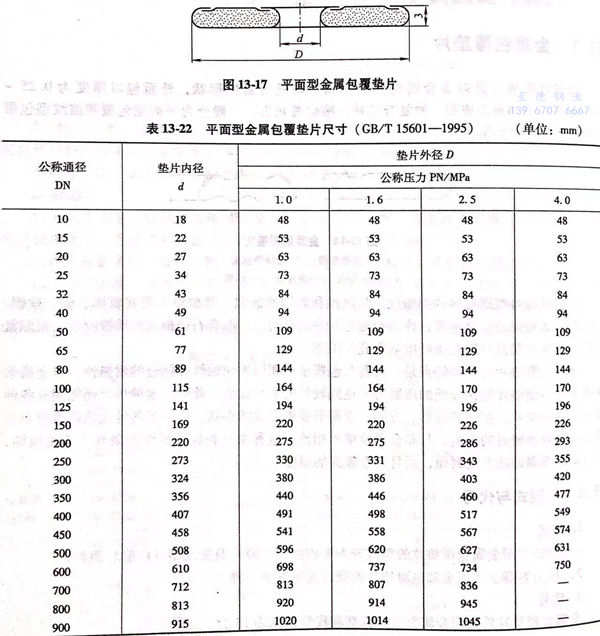

平面型(xing)金屬(shu)包覆(fu)墊片(pian)的尺寸見圖 13-17 和(he) 表 13-22、表 13-23。
2. 波(bo)紋型

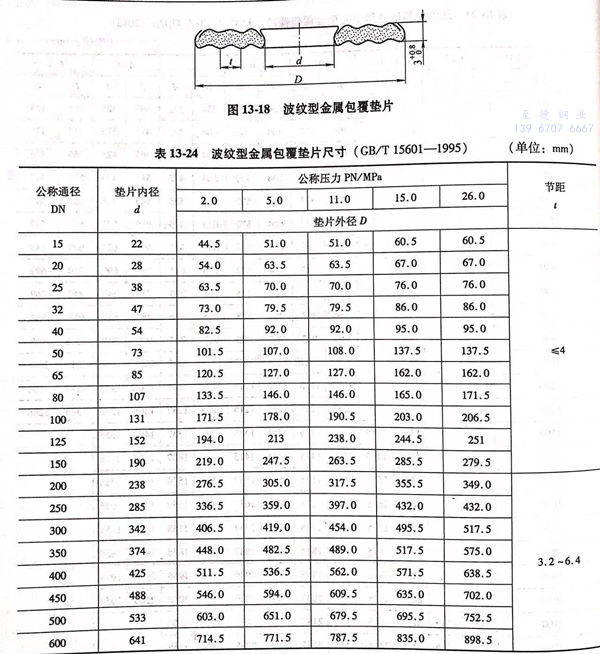

波紋型金(jin)屬包覆墊片的尺寸見圖 13-18 和 表(biao) 13-24。
三(san)、技術(shu)要求
1. 材料
a. 包覆層金屬材料一般為鍍錫薄鋼板、鍍鋅薄鋼板、08F、銅T2或T3、鋁1060(L2)或1050A(L3)、06Cr13、06Cr19Ni10或0Cr19Ni9、022Cr19Ni10 和 022Cr17Ni12Mo2等，材料的力學性能及化學成分應符合相應標準的規定。

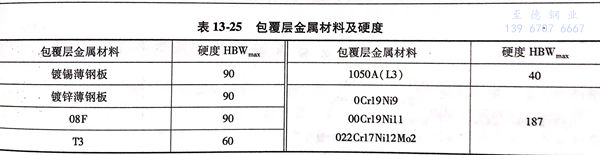

b. 包覆層金(jin)屬材(cai)料及其硬度見表13-25.
c. 包覆(fu)層(ceng)金屬材料的厚度：平面型包覆(fu)層(ceng)不得(de)小于0.25mm; 波(bo)紋型包覆(fu)層(ceng)不得(de)小于0.3mm。
d. 填充(chong)材(cai)(cai)料可為石棉、柔性石墨或其他非金屬(shu)材(cai)(cai)料。
2. 反包寬度

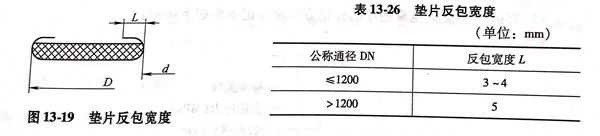

平面型金屬包(bao)覆墊片(pian)的反(fan)包(bao)寬度(du)L見圖13-19及表13-26.
3. 缺陷
包(bao)覆層金屬表面不允許有影響密(mi)封性(xing)能的傷痕(hen)、銹斑等缺陷。
4. 制作墊片的(de)注(zhu)意(yi)事項
制作(zuo)墊片時應盡量采(cai)(cai)用(yong)整張金(jin)屬板(ban)。若因(yin)直徑(jing)大、板(ban)寬度不夠時允許拼接(jie)，其(qi)拼接(jie)頭數一般以2~3個為(wei)宜。對接(jie)切口應切割成45°,采(cai)(cai)用(yong)氬弧(hu)焊(han)或氧乙炔焊(han)。對接(jie)焊(han)縫必須打磨與母(mu)材(cai)(cai)平齊，焊(han)接(jie)接(jie)頭應按(an)GB/T 232-1999《金(jin)屬材(cai)(cai)料(liao) 彎曲試驗方法》的(de)規定進(jin)行(xing)冷彎試驗，其(qi)彎曲半(ban)徑(jing)為(wei)1.5mm,彎曲角度為(wei)180°,冷彎試樣的(de)焊(han)縫處及相鄰(lin)母(mu)材(cai)(cai)不得出現裂紋；金(jin)屬板(ban)材(cai)(cai)表面不得有徑(jing)向(xiang)貫通刻(ke)痕。
5. 填充材料(liao)的厚度(du)
填(tian)充材料在整個截面(mian)上厚度應均勻(yun)一致(zhi)。
6. 性(xing)能

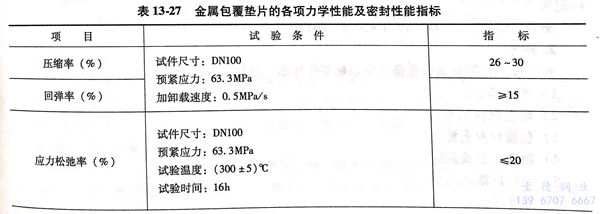

金屬(shu)包覆墊片的各項力學性(xing)能及密封性(xing)能指標(biao)見表13-27.
四(si)、標記及標志
1. 標記

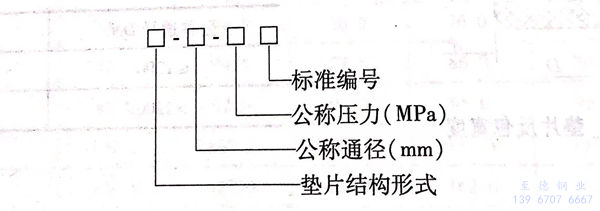

a. 管法蘭用金屬(shu)包覆墊(dian)片的(de)標記方法及標記示(shi)例如(ru)下所(suo)示(shi)：
標記方法(fa)：
標記(ji)示(shi)例：公稱通徑50mm,公稱壓力2.0MPa的(de)波(bo)紋型(xing)金屬包覆墊片為: C-50-2.0 GB/T 15601

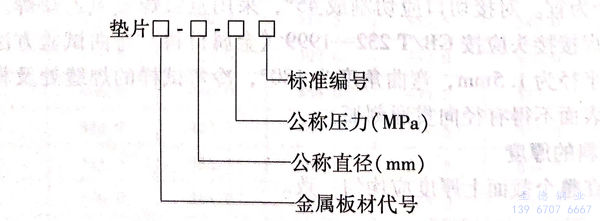

b. 壓力容器法蘭用金屬(shu)包(bao)覆(fu)墊(dian)片(pian)的標記方法及(ji)標記示例(li)如下所示：
標(biao)記方法：
標記(ji)示例：
公稱直徑1000mm,公稱壓力2.50MPa,金屬(shu)板(ban)材為06Cr19Ni9的包覆墊片(pian)
標(biao)記為 : 墊片(pian) G-1000-2.50 NB/T 47026-2012
2. 標志
對于管(guan)法蘭用(yong)金屬包覆墊片應以(yi)標(biao)(biao)簽作標(biao)(biao)志，其標(biao)(biao)志內容為：
a. 產(chan)品標記。
b. 填充材料(liao)名稱。
c. 包覆材(cai)料名稱(cheng)。
d. 制(zhi)造廠名或商標(biao)。
e. 出廠日期或批號。
f. 標準(zhun)號。
