06Cr13Al是一種低鉻的鐵素體不(bu)銹(xiu)鋼，由于碳含量低且加入鋁，從而抑制了高溫的α→y轉變。

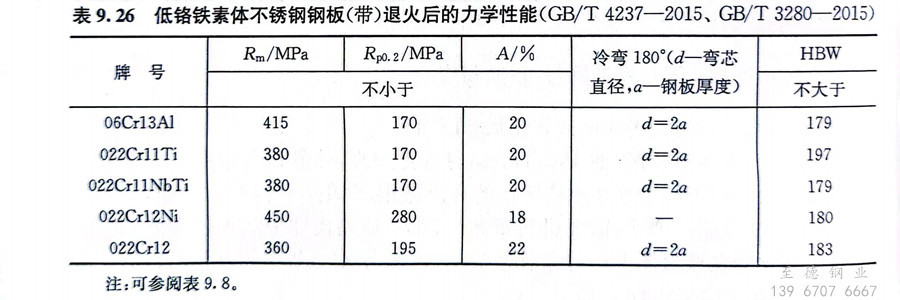

  06Cr13Al鋼的(de)(de)始(shi)鍛(duan)溫度(du)(du)為1040～1150℃，終加(jia)工溫度(du)(du)不大(da)于760℃，應控制熱加(jia)工工藝以得到比較(jiao)細(xi)的(de)(de)晶粒組織，以便通過隨(sui)后(hou)的(de)(de)處理獲得所要求的(de)(de)塑(su)性(xing)和(he)韌性(xing)。06Cr13Al鋼的(de)(de)退火(huo)溫度(du)(du)為780～830℃，空冷或緩冷。經退火(huo)后(hou)鋼板的(de)(de)力學性(xing)能見表(biao)9.26。

  06Cr13Al鋼的耐銹性優于含碳高的12Cr13、20Cr13、30Cr13、40Cr13等馬氏體不銹鋼，其抗氧化使用溫度、斷續加熱溫度不大于760℃，連續加熱溫度不大于677℃。06Cr13Al鋼具有良好的塑性、韌性和冷成形性，優于鉻含量更高的其他鐵素體不銹鋼，可采用一般不銹鋼所采用的方法進行焊接。06Cr13Al鋼在475℃長時間加熱，不呈現475℃脆性。06Cr13Al鋼主要用于石油精煉塔槽襯里和各種部件、蒸汽透平葉片等。
