一、電子束焊(han)特(te)點
電子束焊接與常用焊接方法相比，有下列特點：
1. 焊(han)接(jie)(jie)速(su)度(du)快(kuai) 由于(yu)能量特別(bie)集中(zhong)，熔化和凝固過(guo)程均大大加快(kuai)，因而焊(han)接(jie)(jie)速(su)度(du)快(kuai)。大功率(lv)電子束焊(han)機的(de)焊(han)接(jie)(jie)速(su)度(du)可達400mm/min，為氬弧焊(han)的(de)40倍(bei)。
2. 功率密度高、穿透能力強焊縫深度大，可達50：1，即一次焊透（指不開坡口）深度50mm時，焊縫寬度只有1mm，顯然這要求定位精確。電子束焊一次焊透最厚鋼板達300mm，而最薄可焊0.03mm。對于大厚度不銹鋼板能實現單面焊雙面成形，可以節省大量填充焊接材料，又能節省能源和提高生產效率。
3. 能量集中由于能量集中，熱(re)輸入小，因(yin)此熱(re)影響區窄，焊接變(bian)形相對減少。
4. 污染少由于(yu)真空對焊縫(feng)有(you)保護作(zuo)用，不僅可(ke)以防止(zhi)熔(rong)化金(jin)(jin)屬受到(dao)氧、氮等(deng)有(you)害氣體的(de)污染，而且有(you)利于(yu)焊縫(feng)金(jin)(jin)屬的(de)除氣和凈化，特別適宜活潑金(jin)(jin)屬焊接。電子束焊接不需(xu)要焊接材料，焊接過程(cheng)不會帶人其他(ta)不純的(de)物質。
5. 再現性(xing)(xing)好電子束參量因機械化(hua)(hua)操作，自(zi)動化(hua)(hua)程度很高，能很好地再現，因而減輕了檢驗的工作量，提高了產(chan)品質量的穩定(ding)性(xing)(xing)。
二、焊接技(ji)術
用這(zhe)種焊(han)(han)接方法施(shi)焊(han)(han)時，對焊(han)(han)件(jian)的表面清潔(jie)度要求很高，對焊(han)(han)件(jian)裝配要求也很高，一旦焊(han)(han)接位置不準確(que)，往(wang)(wang)往(wang)(wang)會產生焊(han)(han)偏(pian)、焊(han)(han)穿和未焊(han)(han)透(tou)，直(zhi)接影響焊(han)(han)接接頭質量。在真空電子束焊(han)(han)時，被焊(han)(han)工(gong)件(jian)尺寸和形狀往(wang)(wang)往(wang)(wang)受到工(gong)作(zuo)(zuo)室的限制。焊(han)(han)接時會產生X射線需嚴(yan)加防護(hu)，以確(que)保操作(zuo)(zuo)人員健康和安全。該設備制造復(fu)雜、難度大、成本高，屬于高科技產品。

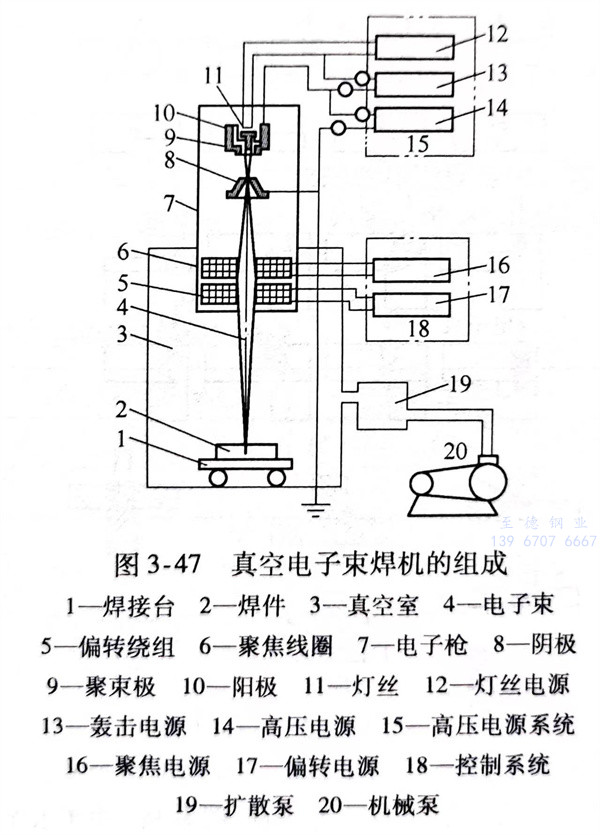

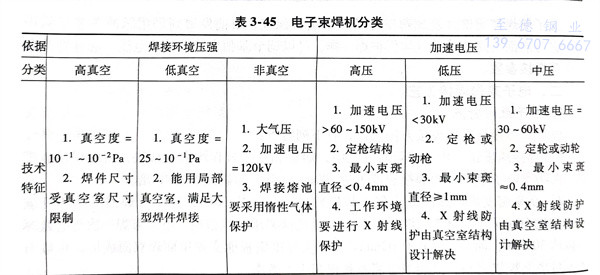

真(zhen)空電子(zi)束(shu)焊機(ji)的(de)(de)組成如圖3-47。電子(zi)束(shu)焊機(ji)的(de)(de)分類(lei)見表3-45。不論(lun)焊接(jie)環境壓強高低，電子(zi)束(shu)均是在高真(zhen)空度條件(jian)下獲得(de)的(de)(de)。

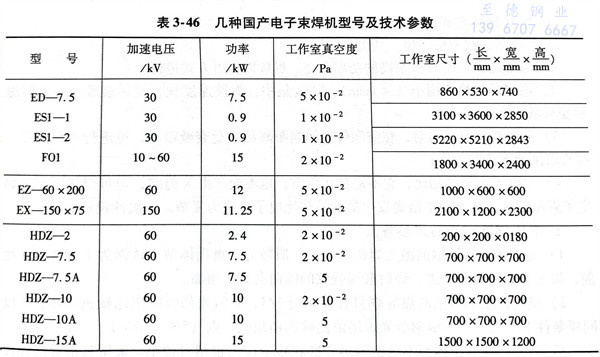

國(guo)產電子束焊機型號及(ji)技術參(can)數見表(biao)3-46。

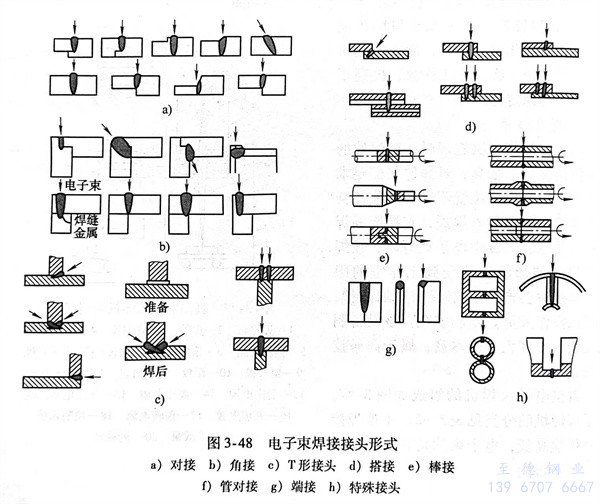

電子(zi)束焊接(jie)(jie)接(jie)(jie)頭(tou)形(xing)式(shi)有對(dui)接(jie)(jie)、角接(jie)(jie)、T形(xing)接(jie)(jie)頭(tou)、搭接(jie)(jie)、棒接(jie)(jie)、管(guan)對(dui)接(jie)(jie)、端接(jie)(jie)和特殊接(jie)(jie)頭(tou)等形(xing)式(shi)，見圖3-48，其中對(dui)接(jie)(jie)接(jie)(jie)頭(tou)形(xing)式(shi)應(ying)用最廣(guang)。
影響(xiang)電(dian)子束(shu)焊接質(zhi)量的(de)(de)工藝因素很多(duo)，有焊接接頭的(de)(de)設計、焊前清理、焊件的(de)(de)加工精(jing)度、焊件裝配的(de)(de)準確性(xing)以(yi)及(ji)工作電(dian)壓(ya)、電(dian)子束(shu)電(dian)流、電(dian)子束(shu)功率、焊接速(su)度、電(dian)子束(shu)偏轉距離、焦點(dian)直(zhi)徑等。若其(qi)中有一個(ge)或兩(liang)個(ge)參數(shu)所選(xuan)并非最佳值(zhi)，往(wang)往(wang)會使焊接接頭質(zhi)量達不到滿意的(de)(de)結果。

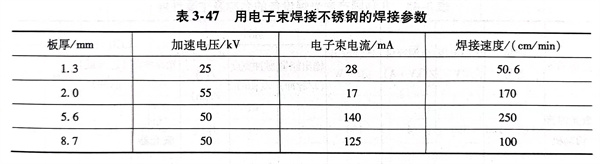

奧氏體型不銹鋼(gang)采用電子束焊接時，由于焊接速度快，熔池的冷卻速度也快，可以防止碳化物析出，從而提高焊接接頭耐腐蝕能力。現推薦一組不銹鋼電子束焊接參數，見表3-47，僅供參考。
