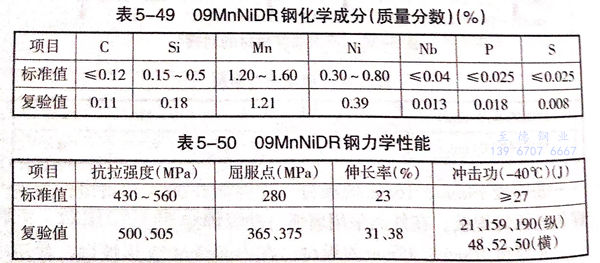

低溫鋼(gang)09MnNiDR板材，厚度24mm,鋼(gang)板為正火(huo)狀態(tai)，其化學成分及力學性能見表(biao)5-49和表(biao)5-50.

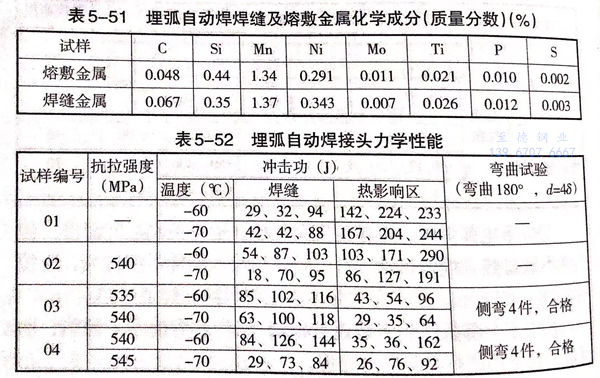

埋(mai)弧自動焊(han)試(shi)驗，選用焊(han)材(cai)：焊(han)絲CHW-SG,直徑4mm;焊(han)劑CHF105.焊(han)接環境為：室溫23~28℃;相對濕度62%~69%.焊(han)接采用直流反接，V形坡(po)口，多層多道焊(han)，熱輸入2326kj/cm,道間溫度50℃.焊(han)后(hou)按GB150-1998及JB/T4709-2000要(yao)求進行焊(han)后(hou)消除應力(li)熱處理(li)。焊(han)縫及熔敷(fu)金(jin)屬(shu)化學成分見表5-51;接頭力(li)學性能見表5-52。
