香蕉app免费视频在线观看

0Cr33Ni55Mo8 (Hastelloy G-35)

（ 0Cr33Ni55Mo8） Hastelloy G35 合(he)金與(yu)其他(ta) Hastelloy G合金(jin)系列中的(de)(de)G、G3、G30相(xiang)比(bi)，0Cr33Ni55Mo8(G35)合金(jin)中不(bu)含(han)(han)銅但含(han)(han)鉻、鎳(nie)量最高，鐵(tie)量最低，而(er)含(han)(han)碳量上限(xian)又較高（≤0.05%).開(kai)發(fa)(fa)此合金(jin)的(de)(de)主要目的(de)(de)是為(wei)滿足在濕(shi)法磷酸(suan)生產中非(fei)常苛刻的(de)(de)腐蝕(shi)(shi)(shi)環境中使用的(de)(de)蒸發(fa)(fa)器(qi)等(deng)裝置的(de)(de)需求。與(yu)傳統(tong)用于(yu)濕(shi)法磷酸(suan)中的(de)(de)高鉻不(bu)銹鋼和(he)一些鐵(tie)鎳(nie)基(ji)耐(nai)蝕(shi)(shi)(shi)合金(jin)相(xiang)比(bi)，0Cr33Ni55Mo8合金(jin)不(bu)僅耐(nai)蝕(shi)(shi)(shi)性(xing)優異，而(er)且對(dui)氯化物(wu)應力腐蝕(shi)(shi)(shi)的(de)(de)敏感性(xing)也(ye)較低，同時(shi)耐(nai)點(dian)蝕(shi)(shi)(shi)、耐(nai)縫(feng)隙腐蝕(shi)(shi)(shi)的(de)(de)性(xing)能也(ye)優良。

一、化學(xue)成分和組織特點

 （ 0Cr33Ni55Mo8） Hastelloy G35 合金的(de)(de)典型(xing)化(hua)學(xue)成分見表3-5-88，此合金的(de)(de)組織特(te)點尚未(wei)見具體(ti)報道。

二、耐腐蝕(shi)性能

 1. 全面腐(fu)蝕(shi)

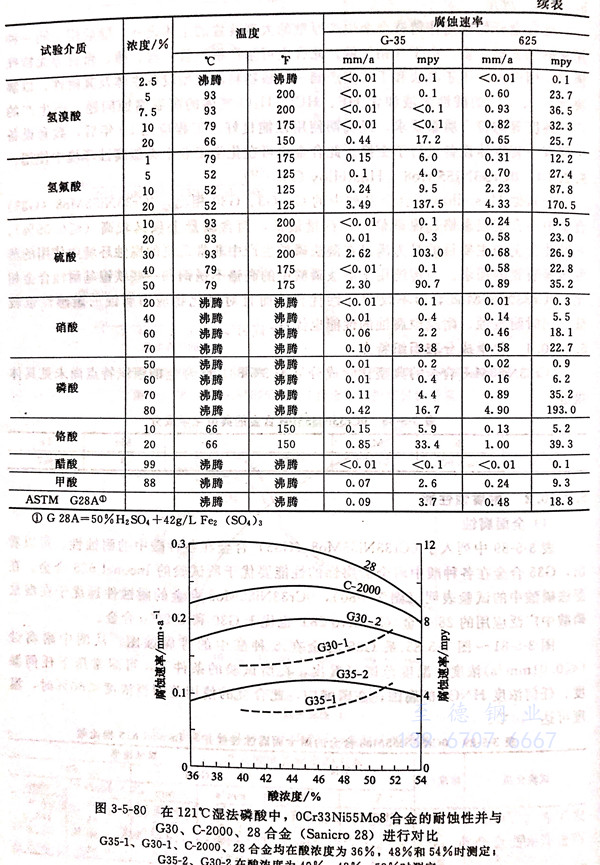

  表(biao)3-5-89中(zhong)列(lie)人了(le)0Cr33Ni55Mo8(G35)合(he)(he)金在(zai)各種酸中(zhong)的(de)耐(nai)蝕(shi)性。可(ke)以看出，G35合(he)(he)金在(zai)各種酸中(zhong)耐(nai)全面腐蝕(shi)的(de)性能要優(you)(you)于所試(shi)驗的(de)Inconel 625合(he)(he)金。在(zai)濕法磷酸中(zhong)的(de)試(shi)驗表(biao)明（圖(tu)3-5-80)，0Cr33Ni55Mo8合(he)(he)金的(de)耐(nai)蝕(shi)性遠優(you)(you)于在(zai)濕法磷酸中(zhong)廣(guang)泛應(ying)用的(de)28合(he)(he)金（Sanicro 28)也(ye)優(you)(you)于G30和C-2000合(he)(he)金。

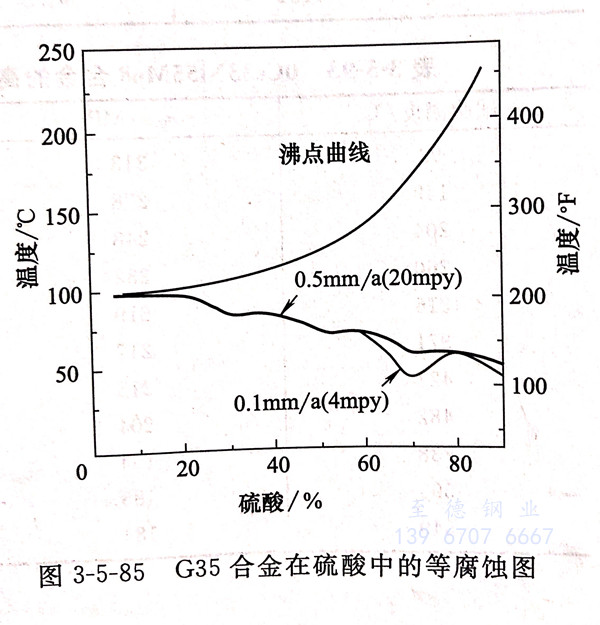

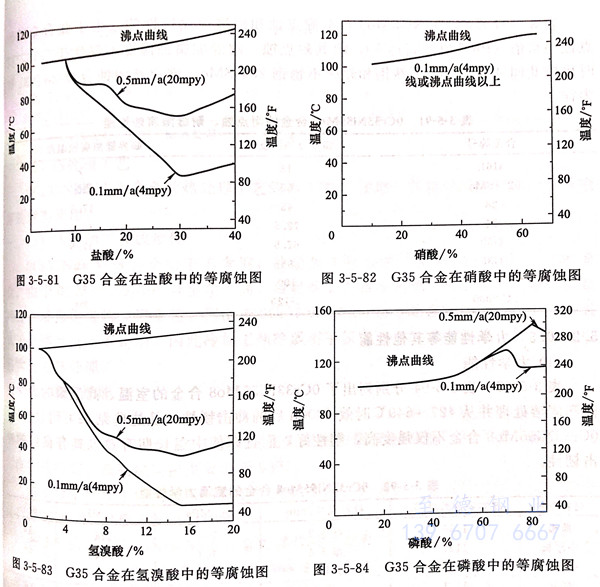

  圖3-5-81~圖3-5-85系 G35 合金在5種酸中的等腐蝕圖。從圖中耐腐蝕（＜0.01mm/a)濃度、溫度范圍可看出，在所試驗的條件下，可耐常壓下任何溫度、任何濃度 HNO₃ 的腐蝕，在磷酸中，此合金的使用范圍當濃度＜60%時，溫度可達 110℃。

 2. 局部腐蝕

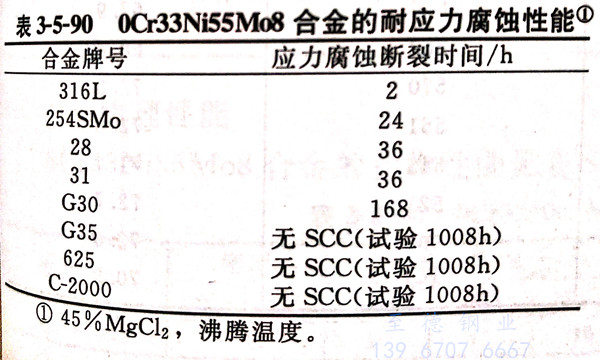

  0Cr33Ni55Mo8合金的耐氯化物（45%MgCl₂,沸騰溫度）應力腐蝕性能良好，優于 G30 合金 和 316L不銹鋼以及超級奧氏體不銹鋼254 SMo、鐵鎳基耐蝕合金28、31等（見表3-5-90)。

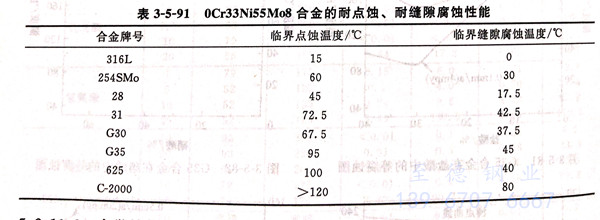

  表3-5-91系(xi)0Cr33Ni55Mo8合(he)(he)金耐(nai)點蝕(shi)(shi)和(he)耐(nai)縫隙腐(fu)(fu)蝕(shi)(shi)性能(neng)。由于(yu)此(ci)合(he)(he)金的耐(nai)點蝕(shi)(shi)當量值(zhi)（PRE值(zhi)）高達59，故其耐(nai)點蝕(shi)(shi)、耐(nai)縫隙腐(fu)(fu)蝕(shi)(shi)溫(wen)度不僅(jin)優于(yu)G30合(he)(he)金，同時也(ye)較共(gong)同試驗的316不銹鋼(gang)和(he)超級不銹鋼(gang)254 SMo、鐵鎳基耐(nai)蝕(shi)(shi)合(he)(he)金28、31等為(wei)佳。

三、力學性能(neng)

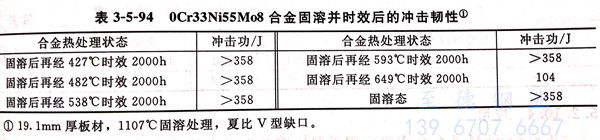

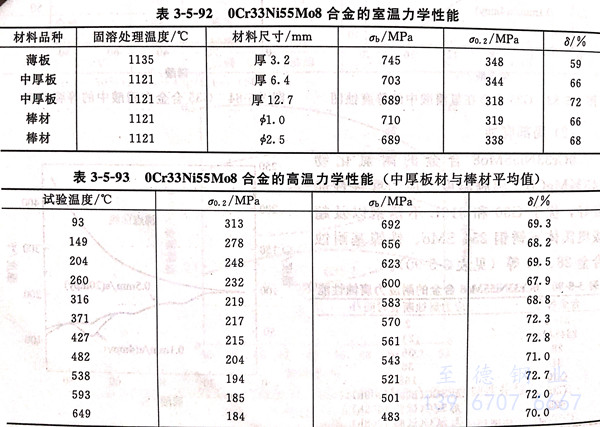

  表3-5-92~表3-5-94分別列出了0Cr33Ni55Mo8合(he)金(jin)的(de)(de)(de)室溫、高(gao)溫瞬(shun)時力學性能和固(gu)溶處理(li)并從427~649℃時效(xiao)2000h后的(de)(de)(de)沖擊(ji)韌性。從這些結果(guo)可明顯(xian)看出，0Cr33Ni55Mo8合(he)金(jin)不僅強度高(gao)，塑性好，而且即使中溫長期時效(xiao)也具有(you)良好的(de)(de)(de)沖擊(ji)韌性。

四、熱處(chu)理工藝

  （ 0Cr33Ni55Mo8） Hastelloy G35 合(he)金的熱處(chu)理工藝約為1210℃加熱，保溫后(hou)快(kuai)冷。此合(he)金系固溶處(chu)理態使用。

五、冷熱加工和成型性

  （ 0Cr33Ni55Mo8） Hastelloy G35 合金由(you)于不含(han)銅(tong)，故熱加(jia)工(gong)(gong)性會優(you)于含(han)銅(tong)的(de)G、G3、G30合金。由(you)于0Cr33Ni55Mo8合金塑性高(gao)，故易冷(leng)加(jia)工(gong)(gong)和冷(leng)成型，而合金冷(leng)成型常常是此(ci)合金最(zui)為優(you)選的(de)成型工(gong)(gong)藝。但由(you)于0Cr33Ni55Mo8合金的(de)強(qiang)度和加(jia)工(gong)(gong)硬化(hua)傾向遠高(gao)于鉻鎳奧氏體(ti)不銹鋼，因此(ci)冷(leng)加(jia)工(gong)(gong)和冷(leng)成型不僅(jin)需(xu)更大外力(li)(li)，而且(qie)必(bi)須(xu)及(ji)時進(jin)行消除應力(li)(li)熱處(chu)理。

六(liu)、焊接性能

  （ 0Cr33Ni55Mo8） Hastelloy G35 合金的(de)可焊性良好(hao)并與C-276相(xiang)近。薄(bo)板焊接(jie)宜選(xuan)用GATW,中厚(hou)板焊接(jie)宜選(xuan)GMAW。氣體保護(hu)焊優(you)先采用帶(dai)藥皮的(de)焊條，為(wei)了減少熱影(ying)響區二次相(xiang)的(de)沉淀，最高層間溫度(du)要(yao)低于93℃。

   由于合金(jin)冷(leng)加工件(jian)的直接(jie)焊接(jie)會(hui)帶來(lai)諸(zhu)多問題(ti)，因此，合金(jin)件(jian)冷(leng)加工后必(bi)須(xu)先進行固溶處理，然后才(cai)能進行焊接(jie)。

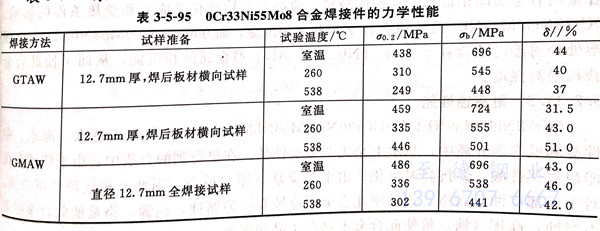

  表3-5-95系 0Cr38Ni55Mo8合金焊接(jie)件(jian)的力學性能。

七(qi)、物(wu)理性能

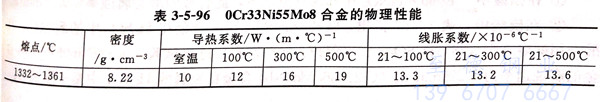

  （ 0Cr33Ni55Mo8） Hastelloy G35 合金的物理(li)性能見表(biao) 3-5-96。

八、應用

   （ 0Cr33Ni55Mo8） Hastelloy G35 合金主(zhu)要應(ying)用于濕法磷酸(suan)(suan)生(sheng)產中的(de)蒸發器，硝酸(suan)(suan)與氫氟酸(suan)(suan)溶(rong)液(ye)的(de)酸(suan)(suan)洗用容器；化學工業中的(de)硝酸(suan)(suan)和氯化物的(de)腐蝕(shi)環境中的(de)設備和構件；苛性介質(zhi)中和系統裝置以及耐高溫（650℃)腐蝕(shi)的(de)部件等。
