香蕉app免费视频在线观看

00Mo26Ni60Cr8Fe2Co2 (Haynes 242)

（00Mo26Ni60Cr8Fe2Co2）、Haynes 242 合(he)金與前述鎳鉬耐(nai)蝕合(he)金(jin)不同(tong)，是一種有優(you)良(liang)耐(nai)蝕性且高溫高強(qiang)度、低熱膨脹的沉淀硬化型耐(nai)蝕、耐(nai)熱合(he)金(jin)。

  此合金在時效態（這是與固溶態使用的前述各種鎳鉬合金，包括成分相近的Hastelloy B10合金最主要的差別）其室溫到650℃的強度約為固溶態 Hastelloy B和 Hastelloy C-276的2~3倍。在H₂SO₄、HCl、HF、H₃PO₄等酸中以及氟化物熔鹽中均具有良好耐蝕性。

一、化學成(cheng)分和組(zu)織特點

（00Mo26Ni60Cr8Fe2Co2）、Haynes 242 合(he)金的化學成(cheng)分見表3-4-49。從(cong)化學成(cheng)分中可看出(chu)，此合(he)金與前述00Mo24Ni60Cr8Fe6 (Hastelloy B10)合(he)金相較(jiao)除鎳、鉬、鉻(ge)近似外，不僅含鐵量(liang)低(di)而(er)且還(huan)含有鈷等(deng)元素。

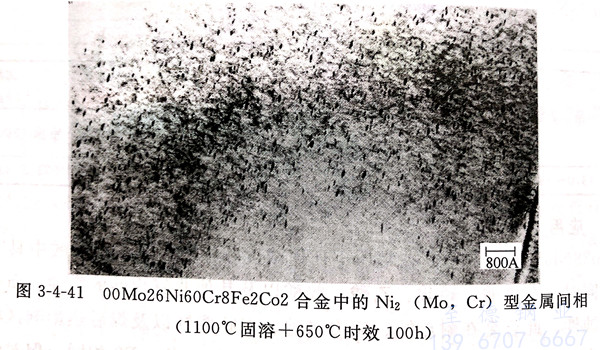

  此合金(jin)固溶態與鎳鉬型(xing)耐(nai)蝕(shi)合金(jin)相(xiang)(xiang)同，但(dan)時效后會有Ni2(Mo，Cr)型(xing)金(jin)屬間(jian)相(xiang)(xiang)在基體上沉淀。由于(yu)此金(jin)屬間(jian)相(xiang)(xiang)非常(chang)細小，只(zhi)有用電(dian)子顯(xian)微鏡才能觀察到（見圖3-4-41中黑色(se)突出的質點），此相(xiang)(xiang)是此合金(jin)的強(qiang)化相(xiang)(xiang)。

二、耐腐蝕性能

  1. 在(zai)酸溶液(ye)中

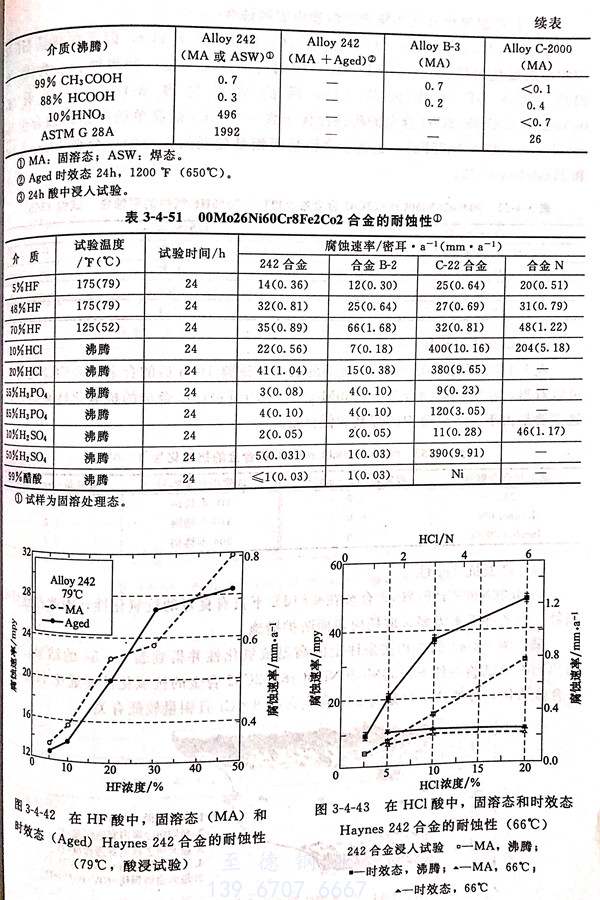

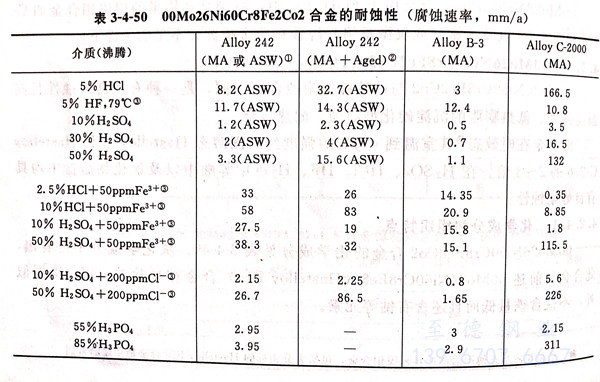

  00Mo26Ni60Cr8Fe2Co2 合金在各(ge)種酸溶液中的(de)試驗結果見表3-4-50和表3-4-51 以及圖3-4-42和圖 3-4-43。

  2. 在高(gao)溫氟化氫氣(qi)和氯(lv)化物熔鹽中的(de)耐蝕性

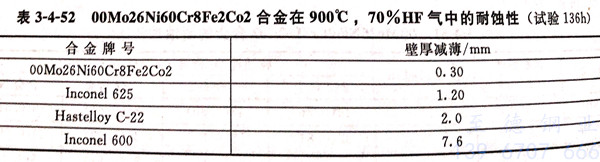

  由于(yu)00Mo26Ni60Cr8Fe2Co2合(he)金的(de)高(gao)(gao)鉬(mu)量(liang)并(bing)含(han)有8%Cr,因而(er)在高(gao)(gao)溫HF氣中(zhong)和高(gao)(gao)溫氟化物熔鹽(yan)（KCl-KF-NaF)中(zhong)的(de)耐蝕性較其他一些耐蝕合(he)金為優。在10℃,70%HF 氣中(zhong)試驗(yan)136h后的(de)結果(guo)見(jian)表3-4-52。可以看出，0Mo26Ni60Cr8Fe2Co2 合(he)金的(de)耐蝕性優于(yu)含(han)～15%Cr的(de)簡單的(de)鎳鉻耐蝕合(he)金Inconel 600 (0Cr15Ni75Fe),也優于(yu)高(gao)(gao)鉻量(liang)而(er)鉬(mu)量(liang)較低的(de)鎳鉻鉬(mu)型合(he)金 Inconel 625和 Hastelloy C-22。

  3. 高溫抗(kang)氮化性

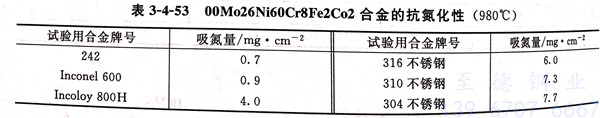

  表3-4-53列出(chu)了在980℃(流動的(de)(de)(de)(de)氨中(zhong)）試(shi)驗168小(xiao)時后(hou)的(de)(de)(de)(de)合金的(de)(de)(de)(de)表面(mian)氮化(hua)情況。可以看出(chu)，在所試(shi)驗的(de)(de)(de)(de)合金中(zhong)，00Mo26Ni60Cr8Fe2Co2 合金的(de)(de)(de)(de)抗氮化(hua)性是最好(hao)的(de)(de)(de)(de)，這主要是由于242合金中(zhong)的(de)(de)(de)(de)鎳基和低鉻(ge)量。

  4. 高溫抗氧(yang)化性

  00Mo26Ni60Cr8Fe2Co2 合金在≤815℃下具有良好的抗(kang)氧化性，因此在連續(xu)或斷續(xu)工作條件(jian)下不需要采取任(ren)何表面防(fang)護措施(shi)。

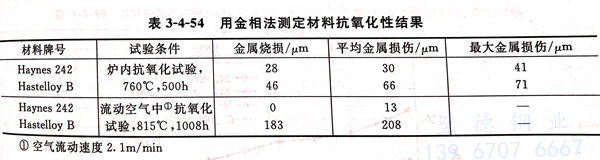

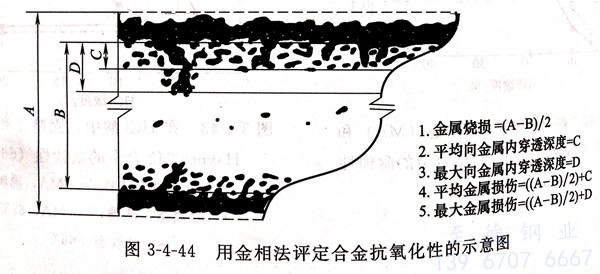

  采(cai)用圖3-4-44 的金(jin)相法來評定(ding)的高溫抗氧化性(xing)并得到表3-4-54 的結(jie)果。可以(yi)看(kan)出，在(zai)所試驗條件下，00Mo26Ni60Cr8Fe2Co2合金(jin)的抗氧化性(xing)要遠比 Hastelloy B合金(jin)為優，顯然這主(zhu)要是(shi)與242合金(jin)含有(you)8%Cr且鉬量較(jiao)低有(you)關。

三、力學性能

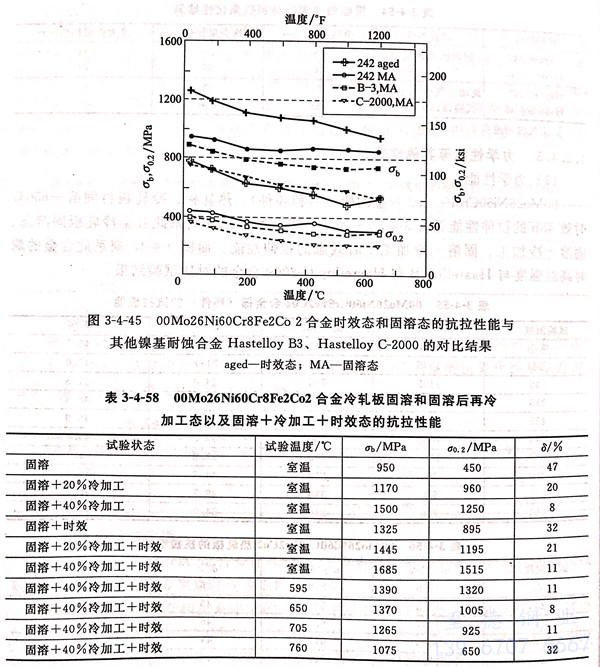

  00Mo26Ni60Cr8Fe2Co2合(he)金(jin)(jin)的棒材（和環件(jian)）、熱軋(ya)板、冷(leng)軋(ya)板材固(gu)(gu)溶＋650℃時(shi)效48小時(shi)的拉伸性(xing)能(neng)見表3-4-55~表3-4-57。表3-4-58則系(xi)(xi)此(ci)合(he)金(jin)(jin)冷(leng)軋(ya)板固(gu)(gu)溶態(tai)、固(gu)(gu)溶十冷(leng)加(jia)工、固(gu)(gu)溶十冷(leng)加(jia)工十時(shi)效態(tai)的拉伸性(xing)能(neng)。而圖3-4-45 則系(xi)(xi)此(ci)合(he)金(jin)(jin)的瞬(shun)時(shi)高(gao)溫強(qiang)度(du)與 Hastelloy B和 Hastelloy C-2000 合(he)金(jin)(jin)的對比試驗結(jie)果。

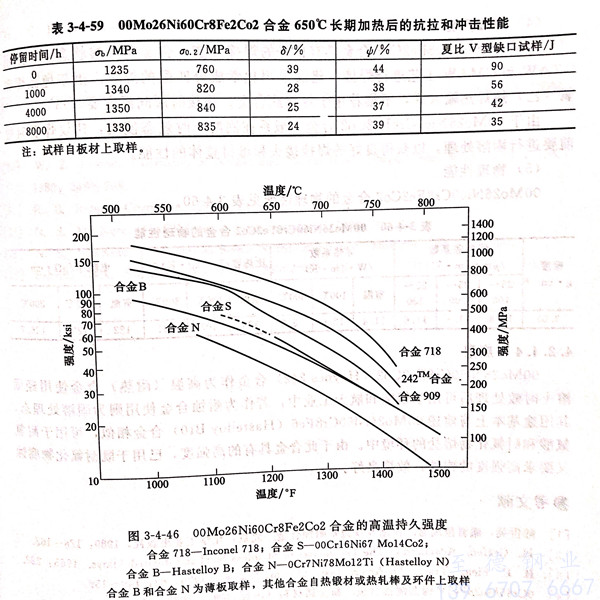

  表(biao)3-4-59指出了00Mo26Ni60Cr8Fe2Co2 合金(jin)經(jing)650℃長期加熱(re)(re)后的(de)抗拉性(xing)能和沖擊性(xing)能，可以看出，隨650℃加熱(re)(re)時間的(de)增長，合金(jin)的(de)強度提高，塑性(xing)有所(suo)降(jiang)(jiang)低(di)，而韌(ren)性(xing)下降(jiang)(jiang)最為明顯，經(jing)650℃ 8000h加熱(re)(re)后，韌(ren)性(xing)的(de)損(sun)失達60%。

  00Mo26Ni60Cr8Fe2Co2 合金(jin)(jin)的高溫(wen)(wen)持久性能(neng)見圖3-4-46。可以看(kan)出，在所試驗的條件下，00Mo26Ni60Cr8Fe2Co2合金(jin)(jin)的高溫(wen)(wen)持久強度低于高溫(wen)(wen)（熱強）合金(jin)(jin)Inconel 718 (0Cr20Ni53Mo3Nb5AlTi),但高于所試驗的 Hastelloy B等(deng)合金(jin)(jin)。

  研究(jiu)表(biao)明，00Mo26Ni60Cr8Fe2Co2合金時(shi)效態(tai)的(de)強度約為固溶(rong)態(tai)的(de)兩倍(bei)，按(an)此(ci)時(shi)效態(tai)的(de)高溫(wen)強度性能(neng)此(ci)合金可用到≤705℃。

四、冷加工和成型性

  00Mo26Ni60Cr8Fe2Co2 合(he)金固溶(rong)態(tai)與 Hastelloy B10相似，具(ju)有(you)良好(hao)的(de)冷、熱(re)(re)(re)加(jia)工和成型性。熱(re)(re)(re)加(jia)工溫(wen)度可(ke)(ke)在(zai)980~1230℃間的(de)較高溫(wen)度下(xia)進(jin)行。但若為(wei)了獲得(de)細(xi)晶粒(li)結(jie)構(gou)，熱(re)(re)(re)加(jia)工終止(zhi)溫(wen)度可(ke)(ke)在(zai)熱(re)(re)(re)加(jia)工溫(wen)度范(fan)圍內的(de)下(xia)限溫(wen)度進(jin)行。由(you)于此合(he)金固溶(rong)態(tai)也具(ju)有(you)良好(hao)的(de)冷塑性，故也極易冷加(jia)工。但無論是(shi)熱(re)(re)(re)加(jia)工還是(shi)冷加(jia)工材，在(zai)時效前(qian)均需(xu)先進(jin)行固溶(rong)處理。

五、熱(re)處理工藝(yi)

  除有特殊(shu)要求外，00Mo26Ni60Cr8Fe2Co2 合金均需進行(xing)最終熱(re)處理。熱(re)處理工藝(yi)為925~1120℃加熱(re)保(bao)(bao)溫后(hou)空冷或水(shui)冷（高截面尺(chi)寸(cun)者）。此合金固溶處理后(hou)的時(shi)效溫度為650℃x24~48小時(shi)保(bao)(bao)溫后(hou)空冷。

六、焊接性能(neng)

  00Mo26Ni60Cr8Fe2Co2合金具(ju)有良好(hao)的(de)焊(han)(han)接(jie)(jie)(jie)性能，合金在(zai)固(gu)溶(rong)狀態下可采(cai)用GTAW和GMAW工藝進(jin)行焊(han)(han)接(jie)(jie)(jie)，建議采(cai)用化學成分匹配的(de)焊(han)(han)絲。由于(yu)埋弧焊(han)(han)和氧(yang)（乙）炔焊(han)(han)熱輸入(ru)高，不推薦用于(yu)焊(han)(han)接(jie)(jie)(jie)此合金。焊(han)(han)接(jie)(jie)(jie)時(shi)(shi)層間溫度要≤95℃.由于(yu)00Mo26Ni60Cr8Fe2Co2合金一般系在(zai)固(gu)溶(rong)十時(shi)(shi)效態使用，建議焊(han)(han)后時(shi)(shi)效前要進(jin)行固(gu)溶(rong)處理，以獲(huo)得良好(hao)的(de)焊(han)(han)接(jie)(jie)(jie)接(jie)(jie)(jie)頭和母(mu)材整體的(de)性能。

七、物理性能

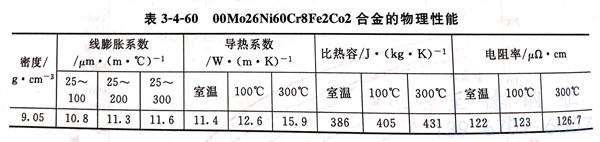

 00Mo26Ni60Cr8Fe2Co2 合金的物理(li)性能見表(biao) 3-4-60。

八、應用

 00Mo26Ni60Cr8Fe2Co2 (Haynes 242)合(he)金(jin)(jin)作為(wei)高(gao)溫(wen)（耐熱(re)）合(he)金(jin)(jin)使(shi)用(yong)(yong)(yong)(yong)經固溶(rong)＋時效處理后(hou)可用(yong)(yong)(yong)(yong)于(yu)航空和航天(tian)工(gong)業中(zhong)，若作為(wei)耐蝕合(he)金(jin)(jin)使(shi)用(yong)(yong)(yong)(yong)則(ze)為(wei)固溶(rong)處理態，其用(yong)(yong)(yong)(yong)途基本上與前述00Mo24Ni60Cr8Fe6(Hastelloy B10)合(he)金(jin)(jin)相似，可用(yong)(yong)(yong)(yong)于(yu)耐氫氟(fu)酸和耐氟(fu)化物(wu)熔鹽的環境中(zhong)。由于(yu)此合(he)金(jin)(jin)具有的高(gao)強度，已用(yong)(yong)(yong)(yong)于(yu)既耐氟(fu)化物(wu)腐(fu)蝕又要求高(gao)強度的構(gou)件，效果良(liang)好。
