香蕉app免费视频在线观看

00Cr22Ni47Mo7Cu2Nb（Hastelloy G-3）

 為了提高 (0Cr22Ni47M06.5Cu2Nb2) 、Hastelloy G 合金(jin)的耐晶間腐蝕性能，降低合金中的碳量到≤0.015%,為了降低合金成本將合金中鈮量降到了≤0.5%, 開發出了（00Cr22Ni48Mo7Cu2Nb）、 Hastelloy G3合金，其應用范圍與Hastelloy G合金基本相同。

一(yi)、化學成分和(he)組織(zhi)特點

 （00Cr22Ni48Mo7Cu2Nb）、 Hastelloy G3的化(hua)學成(cheng)分(fen)見表(biao)。

  此合(he)金的組織特點與前述0Cr22Ni47Mo6.5Cu2Nb2合(he)金基本相同，只是(shi)在敏態合(he)金中所析出的碳化物有顯著減(jian)少。

二、耐腐(fu)蝕性(xing)能

   1. 全(quan)面腐蝕

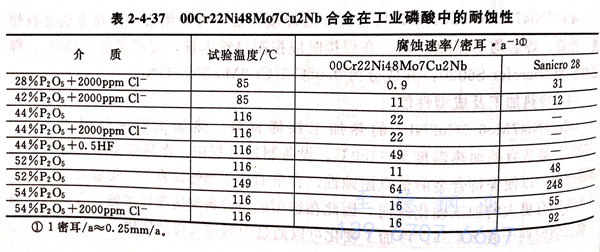

  00Cr22Ni48Mo7Cu2Nb合金在一些酸介質中的耐蝕性見表2-4-37~表2-4-39。從表2-4-37中結果可知，含HF的工業磷酸要比含2000ppm Cl^-的工業磷酸具有更強的腐蝕性；常用于濕法磷酸的 Sanicro 28 (00Cr27Ni31Mo3Cu)合金，其耐蝕性要遠較00Cr22Ni48Mo7Cu2Nb合金為低，G3合金中高鉬量的有效作用是顯而易見的。

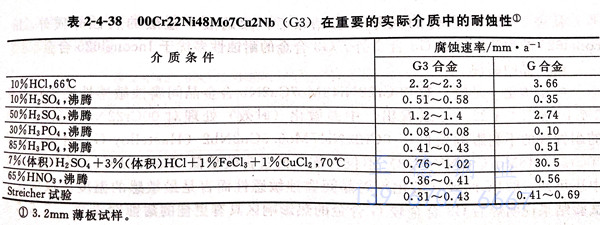

  從表2-4-38所列出的在化學工業、動力工業和紙漿及造紙工業所遇到的介質環境中的腐蝕試驗結果中可以看出，在10%HCl;50%H₂SO₄;85%H₃PO₄;7%H₂SO₄+3%HCl+1%FeCl₃+1%CuCl₂ 和 Streicher 試驗中，G3合金的耐蝕性要優于G合金，而在30%磷酸中，G3和G合金耐蝕性相近，但在10%硫酸中，G合金的耐蝕性優于G3合金。

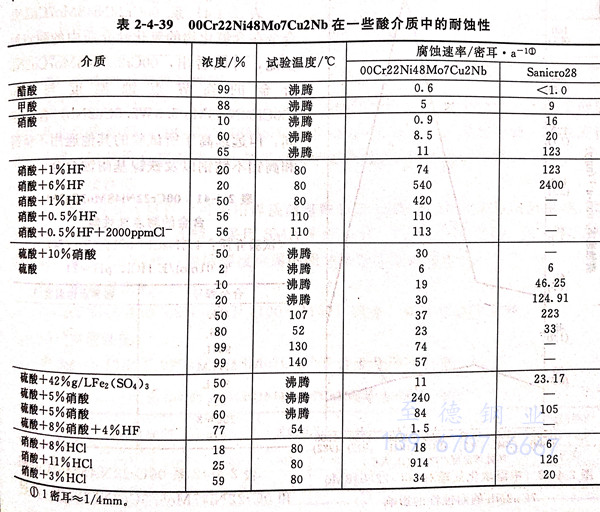

  從(cong)表2-4-39所進行的(de)(de)大量試(shi)驗(yan)結果看，除(chu)硝(xiao)酸(suan)十鹽酸(suan)的(de)(de)腐蝕(shi)介質外(wai)，Inconel 625的(de)(de)耐蝕(shi)性(xing)優(you)于G3合金(jin)外(wai)，G3合金(jin)的(de)(de)耐蝕(shi)性(xing)多優(you)于Inconel 625合金(jin)。

  2. 晶間腐(fu)蝕(shi)

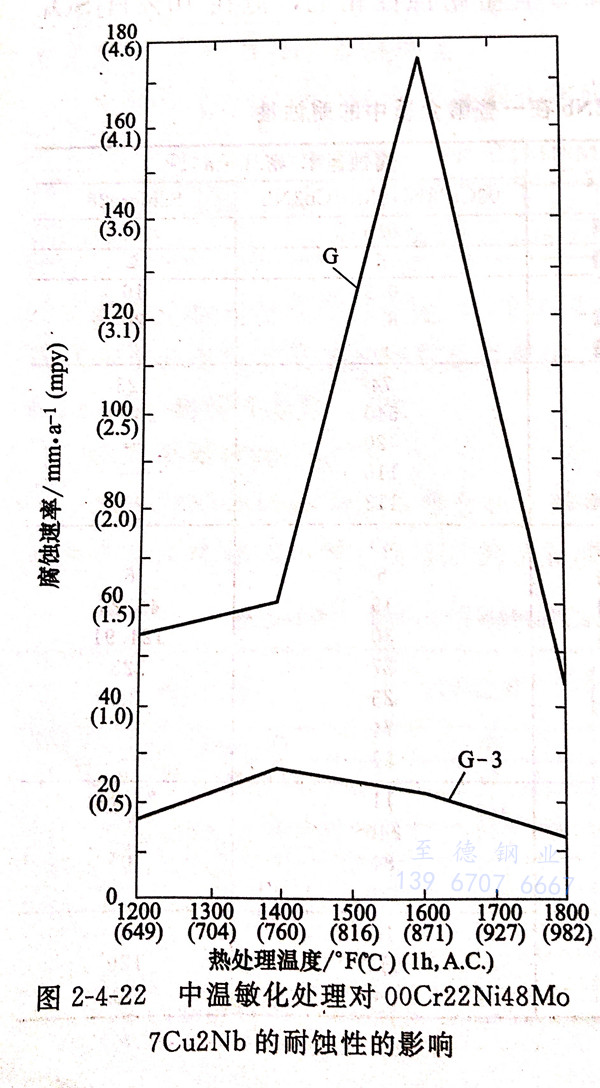

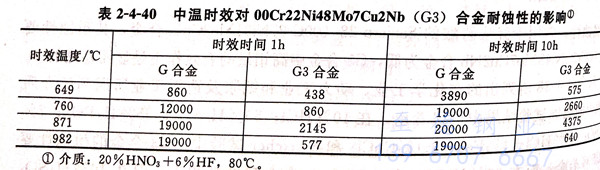

   中溫敏化(hua)（時(shi)效(xiao)）對(dui)(dui)00Cr22Ni48Mo7Cu2Nb合金(jin)晶間腐蝕(shi)敏感(gan)性的(de)影響(xiang)見表2-4-40和(he) 圖2-4-22。可以看出，中溫敏化(hua)（時(shi)效(xiao)）處理對(dui)(dui)00Cr22Ni48Mo7Cu2N6的(de)耐蝕(shi)性的(de)不利影響(xiang)要低于0Cr22Ni47Mo6.5Cu2Nb2(Hastelloy G)合金(jin)。這與0Cr22Ni48Mo7Cu2Nb(G3)不僅(jin)含鈮，而且(qie)含碳量低（≤0.015%)有關。從(cong)表中還可知(zhi)，871℃時(shi)效(xiao)（敏化(hua)）對(dui)(dui)晶間腐蝕(shi)敏感(gan)性而言是最敏感(gan)的(de)溫度(du)。根據這一式(shi)驗結果(guo)說明焊(han)后(hou)G3合金(jin)較G合金(jin)的(de)熱影響(xiang)區具有更佳的(de)耐蝕(shi)性。

 3. 點蝕和縫隙腐(fu)蝕

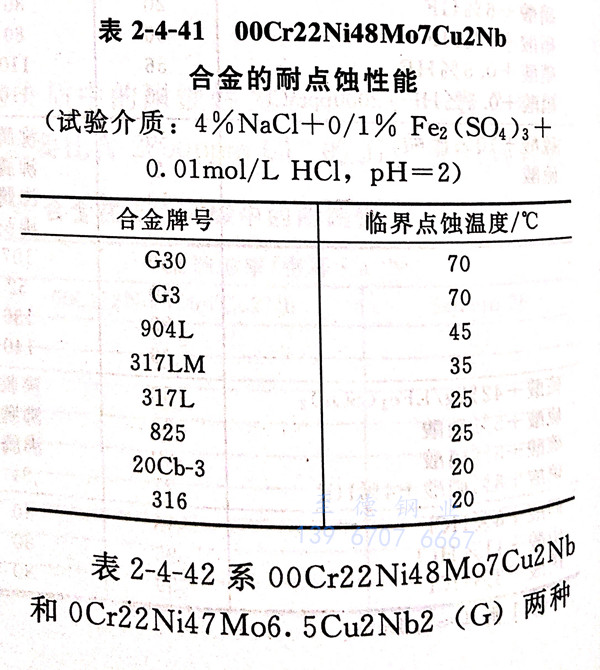

  表2-4-41 系(xi) 00Cr22Ni48Mo7Cu2Nb合(he)金(jin)在含(han)氯化物的(de)(de)氧化性介質中的(de)(de)耐點(dian)蝕性能，可以(yi)看出，00C+22Ni48Mo7Cu2Nb合(he)金(jin)的(de)(de)臨(lin)界點(dian)蝕溫度與(yu)G 30（00Cr30Ni43Mo5.5W2.5Cu2Nb)合(he)金(jin)相同，但遠遠高于所試驗(yan)的(de)(de)其他通(tong)用不(bu)銹鋼和高鉬不(bu)銹鋼以(yi)及鐵鎳基耐蝕合(he)金(jin)。

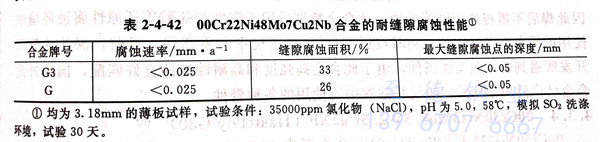

  表 2-4-42 系(xi) 00Cr22Ni48Mo7Cu2Nb 和 0Cr22Ni47M06.5Cu2Nb2 兩種合金(jin)的(de)縫隙腐蝕性能試驗結果。兩種合金(jin)間沒有明顯差別，但 Hastelloy G3的(de)縫隙腐蝕面(mian)積要稍(shao)高于 Hastelloy G 合金(jin)。

三(san)、力學性能(neng)

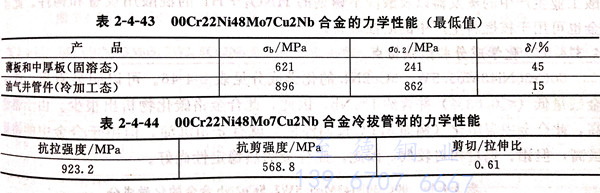

  00Cr22Ni48Mo7Cu2Nb合(he)金具有良好的力學性能，其(qi)最低值見表2-4-43。冷拔管(guan)材的典型力學性能見表2-4-44。

四、冷熱(re)加(jia)工和成型性能

  00Cr22Ni48Mo7Cu2Nb 合金(jin)的冷熱加(jia)工和(he)成(cheng)(cheng)(cheng)型(xing)性(xing)與(yu)G合金(jin)類似，但熱成(cheng)(cheng)(cheng)型(xing)后不需再(zai)進行(xing)(xing)熱處理(li)。00Cr22Ni48Mo7Cu2Nb 合金(jin)冷加(jia)工（或(huo)冷成(cheng)(cheng)(cheng)型(xing)前）需先進行(xing)(xing)固(gu)溶處理(li)，以獲得足夠塑性(xing)，冷加(jia)工過程中要(yao)及時(shi)進行(xing)(xing)中間退火處理(li)。

五、焊接性能

 Hastelloy G3合金可(ke)焊性良(liang)好，可(ke)采用(yong)(yong)(yong)焊接高鎳耐蝕(shi)合金通用(yong)(yong)(yong)的各種方法進行(xing)焊接。焊后一(yi)般(ban)不需再進行(xing)固(gu)溶處理(li)。采用(yong)(yong)(yong)SMAW焊接時，可(ke)采用(yong)(yong)(yong)G3焊條，采用(yong)(yong)(yong)GSAW焊接時，采用(yong)(yong)(yong)G3焊絲(si)，焊后焊接金屬的耐蝕(shi)性與母材基本相當。

六、熱(re)處理(li)工藝

  00Cr22Ni48Mo7Cu2Nb 可于1100~1150℃加熱，保溫后快冷(leng)處理。

七、物理性能

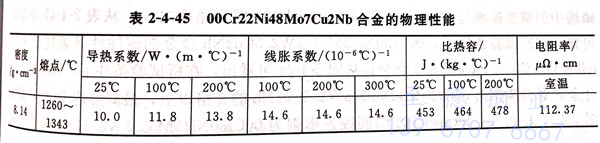

  表(biao)2-4-45 列(lie)出(chu)了00Cr22Ni48Mo7Cu2Nb合金的(de)物理性能。

八、應用

  00Cr22N48Mo7Cu2Nb合金(jin)的應用(yong)(yong)基本與G合金(jin)相同。由于(yu)此(ci)(ci)合金(jin)碳最(zui)很低，因(yin)此(ci)(ci)焊后不需再進行固溶處(chu)理(li)。此(ci)(ci)合金(jin)特別(bie)適(shi)用(yong)(yong)于(yu)磷酸和(he)硫酸等(deng)還原(yuan)性腐蝕環(huan)境中(zhong)使(shi)用(yong)(yong)的設(she)備和(he)各種構件(jian)，同時也(ye)適(shi)用(yong)(yong)于(yu)FGD系統中(zhong)的零部件(jian)。目前，深井(jing)(jing)油氣田開(kai)發(fa)所(suo)遇到的苛刻腐蝕條件(jian)，由于(yu)此(ci)(ci)合金(jin)高強(qiang)度和(he)高耐蝕性的良好匹配(pei)，國內外此(ci)(ci)合金(jin)已廣(guang)泛用(yong)(yong)于(yu)熱酸性油氣井(jing)(jing)鉆探中(zhong)所(suo)使(shi)用(yong)(yong)的各種管(guan)件(jian)。
