香蕉app免费视频在线观看

07Cr15Ni7Mo2Al、PH15-7Mo、07Cr15Ni7Mo2Al

 07Cr15Ni7Mo2Al、PH15-7Mo 不銹鋼是以2％Mo取代 07Cr17Ni7Al 不銹鋼中2％Cr的半奧氏體香蕉app免費視頻在線觀看:沉淀硬化不銹鋼，在固溶狀態下基本保持奧氏體組織（含有5％～20％的δ鐵素體），在此狀態下鋼的加工成形性能良好，易于加工制造，加工后再經調整處理、冷處理及時效處理，所析出的鎳-鋁強化相使鋼的室溫強度可達1400MPa以上，并具有滿足使用要求的塑韌性。此外，由于鋼中含有Mo，使之耐還原性介質腐蝕能力有所改善。

  07Cr15Ni7Mo2Al、 PH15-7Mo 不(bu)銹(xiu)鋼的(de)綜合(he)性(xing)能優(you)于07Cr17Ni7Al 不(bu)銹(xiu)鋼，因此其應用領域也(ye)較廣(guang)泛。該鋼廣(guang)泛應用于宇航、石油化工(gong)及(ji)能源工(gong)業中的(de)耐蝕(shi)及(ji)400℃以下工(gong)作的(de)承力(li)構件及(ji)容(rong)器以及(ji)彈性(xing)元件。

 07Cr15Ni7Mo2Al、PH15-7Mo 不(bu)銹鋼(gang)的不(bu)足之處在于(yu)化學(xue)成(cheng)分需精確(que)控制，熱處理(li)工藝復(fu)雜，縱向(xiang)、橫向(xiang)韌性和塑(su)性差(cha)異大，經(jing)調整處理(li)后塑(su)韌性損失較(jiao)大。

 舊國標：0Cr15Ni7Mo2Al   、新(xin)國標：07Cr15Ni7Mo2Al 、   美標：S15700、632、PH15-7Mo

一、化(hua)學成分

  07Cr15Ni7Mo2Al、PH15-7Mo 不銹鋼的化學成(cheng)分見表5-76。

二、室(shi)溫力學性能

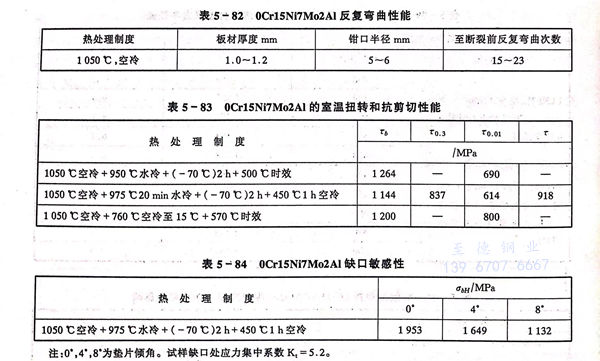

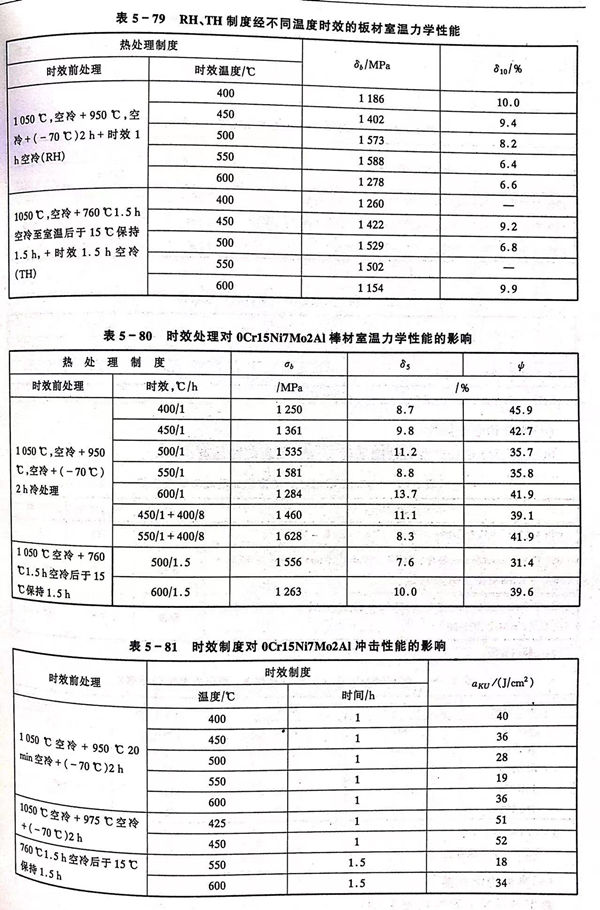

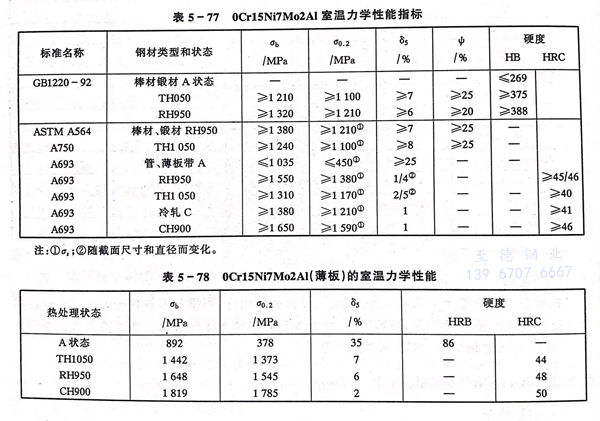

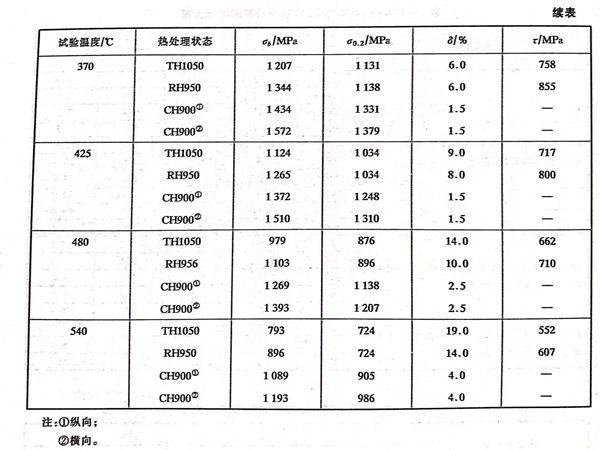

  標(biao)準規定的 07Cr15Ni7Mo2Al、PH15-7Mo 不銹鋼(gang)的室溫力學(xue)性(xing)能指標(biao)見表(biao)5-77。一些實測數(shu)據見表(biao)5-78至表(biao)5-84。

三、疲勞和斷裂(lie)韌(ren)性

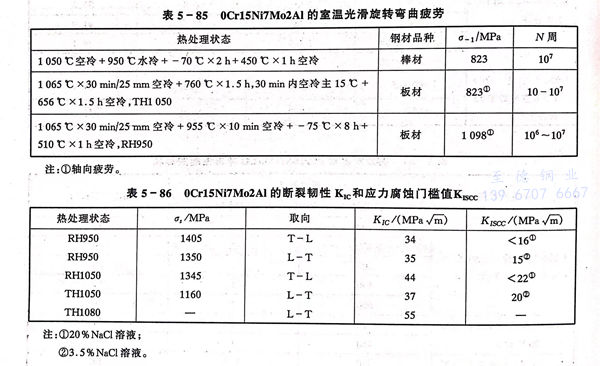

 07Cr15Ni7Mo2Al、PH15-7Mo 不銹鋼的疲勞性能(neng)見(jian)表(biao) 5-85，斷裂韌性見(jian)表(biao) 5-86。

四(si)、高溫力學性能

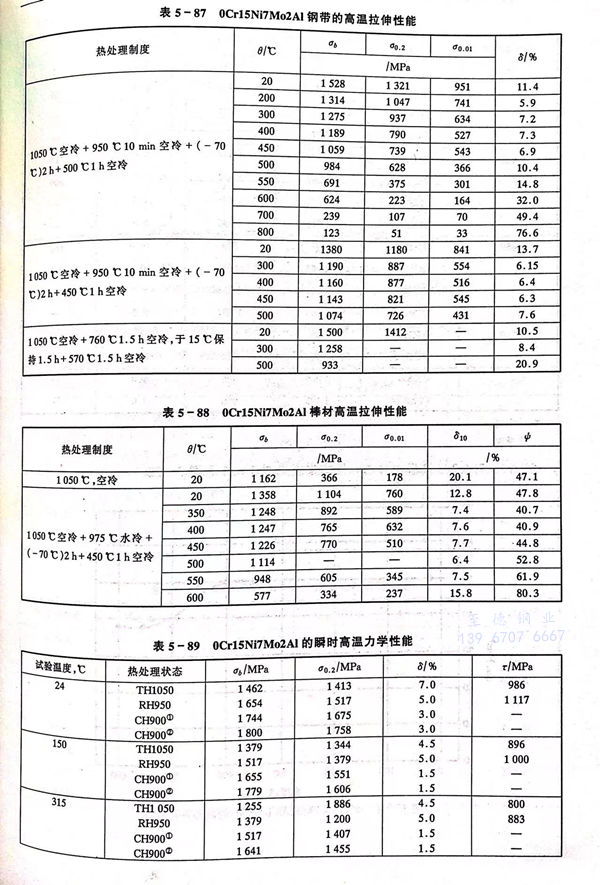

 07Cr15Ni7Mo2Al、PH15-7Mo 不銹鋼高(gao)溫拉伸性能(neng)數據見(jian)表 5-87。

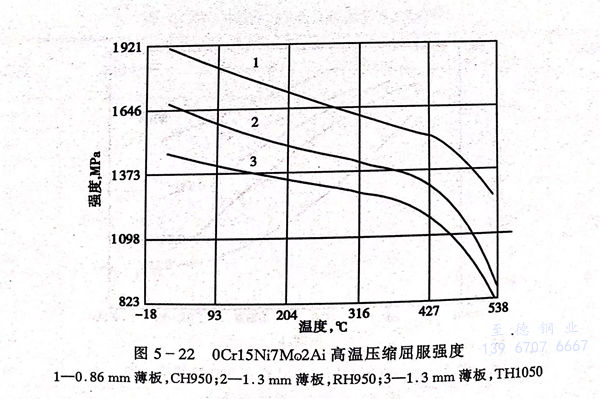

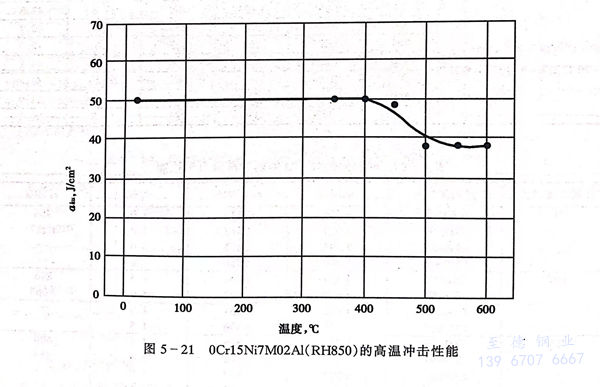

 07Cr15Ni7Mo2Al、PH15-7Mo 不銹鋼高溫中沖擊和壓縮強度見圖 5-21 和 圖 5-22。

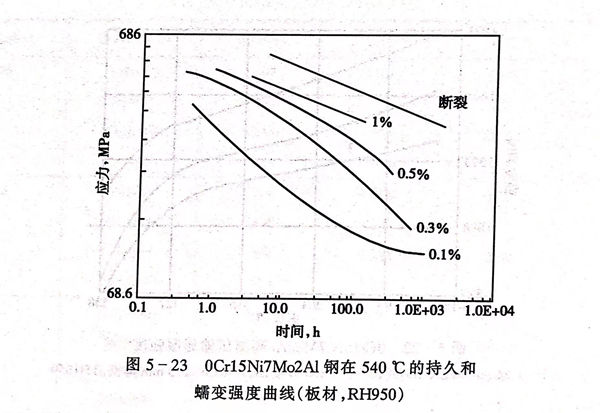

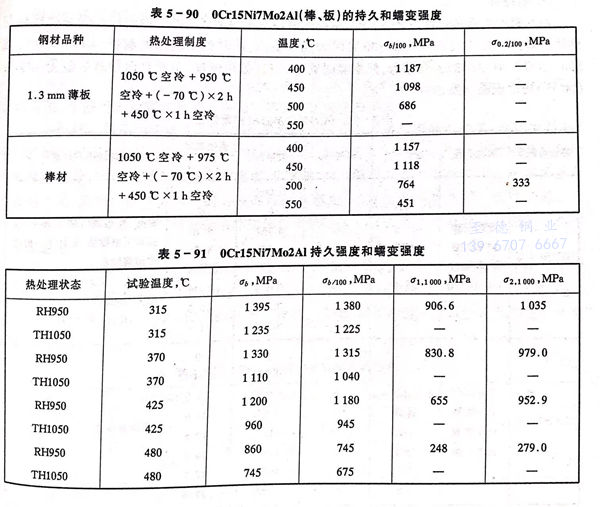

07Cr15Ni7Mo2Al、PH15-7Mo 不銹鋼的持久和(he)蠕變行為見表(biao) 5-90 和(he) 表(biao) 5-91 及圖(tu) 5-23 。

五、耐蝕性

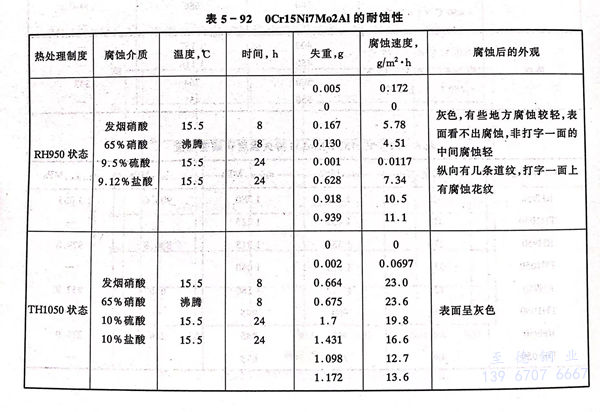

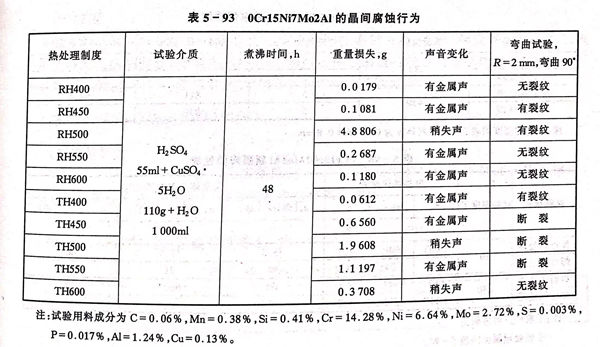

 07Cr15Ni7Mo2Al、PH15-7Mo 不銹鋼的(de)耐(nai)(nai)均勻(yun)腐(fu)(fu)蝕(shi)(shi)性(xing)能(neng)(neng)見(jian)表5-92，耐(nai)(nai)晶(jing)間腐(fu)(fu)蝕(shi)(shi)性(xing)能(neng)(neng)見(jian)表5-93。鋼的(de)耐(nai)(nai)晶(jing)間腐(fu)(fu)蝕(shi)(shi)性(xing)能(neng)(neng)與熱處(chu)理條件(jian)相關：RH處(chu)理制度500℃時效(xiao)強度最高，此時鋼不耐(nai)(nai)晶(jing)間腐(fu)(fu)蝕(shi)(shi)；400～450℃或550～600℃時效(xiao)鋼的(de)強度稍低，但耐(nai)(nai)晶(jing)間腐(fu)(fu)蝕(shi)(shi)。TH處(chu)理制度，不論是何種時效(xiao)溫度（400～600℃）均出現晶(jing)間腐(fu)(fu)蝕(shi)(shi)。

 07Cr15Ni7Mo2Al、PH15-7Mo 不銹(xiu)鋼的耐應力腐蝕(shi)性能見表(biao)5-86。

六、工藝性能

 a. 熱加工

   鋼(gang)的(de)熱加工溫(wen)度范(fan)圍為1160～900℃。

 b. 冷加工

  鋼的(de)冷(leng)(leng)加工(gong)硬化傾向較大(da)，在(zai)冷(leng)(leng)軋(ya)、冷(leng)(leng)拔或沖壓時宜(yi)采用大(da)壓下量少道次的(de)操作(zuo)規范(fan)，并適當進行固溶處理(li)。冷(leng)(leng)加工(gong)通(tong)常在(zai)固溶狀態下進行。

 C. 熱(re)處理

  使用(yong)RH或TH制度時(shi)(shi)(shi)，通(tong)常在固溶狀(zhuang)態下進(jin)(jin)行零(ling)部件(jian)加(jia)工(gong)，而后(hou)依(yi)據(ju)RH或TH制度程序(xu)(xu)繼續完成固溶處(chu)理(li)后(hou)的熱處(chu)理(li)工(gong)序(xu)(xu)。按RH制度處(chu)理(li)時(shi)(shi)(shi)，如冷(leng)處(chu)理(li)后(hou)馬氏體(ti)轉變不充分，可(ke)適(shi)(shi)當降(jiang)低(di)調整(zheng)處(chu)理(li)溫度，以(yi)提(ti)高(gao)Ms，但(dan)不應低(di)于(yu)900℃。以(yi)冷(leng)加(jia)工(gong)狀(zhuang)態交貨(huo)的產品，使用(yong)廠僅進(jin)(jin)行簡單(dan)的時(shi)(shi)(shi)效(xiao)即可(ke)（CH制度），CH制度一般適(shi)(shi)用(yong)于(yu)彈性元件(jian)。無論是(shi)冷(leng)處(chu)理(li)還是(shi)時(shi)(shi)(shi)效(xiao)處(chu)理(li)，可(ke)根(gen)據(ju)實際情況重(zhong)復進(jin)(jin)行1～2次(ci)，重(zhong)復時(shi)(shi)(shi)效(xiao)溫度不能(neng)低(di)于(yu)初次(ci)的時(shi)(shi)(shi)效(xiao)溫度。

d. 焊接

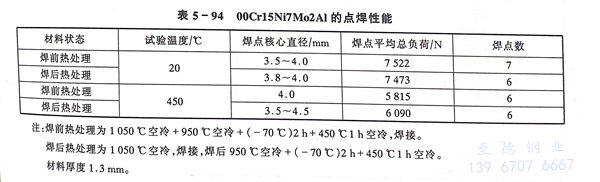

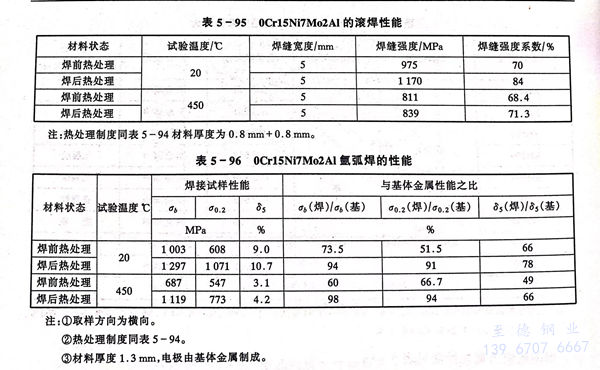

  此(ci)鋼可(ke)進行電(dian)弧焊(han)(han)和(he)電(dian)阻焊(han)(han)，以氣體保護焊(han)(han)最(zui)好，焊(han)(han)接通常在(zai)固溶狀(zhuang)態下(xia)進行，焊(han)(han)后(hou)宜進行全(quan)程熱處理(li)，焊(han)(han)接效率(lv)可(ke)達90％以上。如果在(zai)最(zui)終熱處理(li)狀(zhuang)態下(xia)焊(han)(han)接，焊(han)(han)后(hou)又不重(zhong)新熱處理(li)，此(ci)時焊(han)(han)接頭拉(la)伸(shen)強度下(xia)降較多。點(dian)焊(han)(han)、滾焊(han)(han)和(he)氬弧焊(han)(han)的性能(neng)見(jian)表(biao)5-94至表(biao)5-96。

七、物理性能

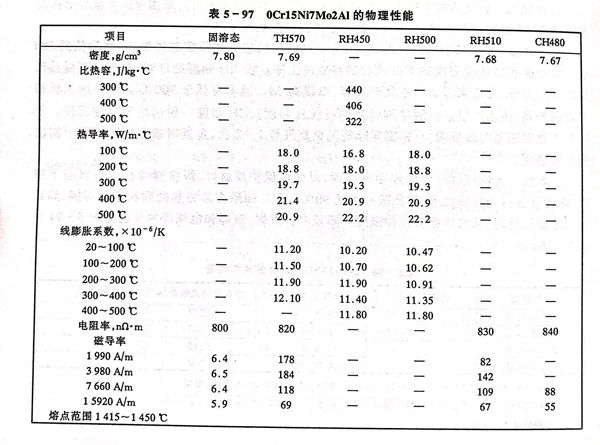

07Cr15Ni7Mo2Al、PH15-7Mo 不銹鋼的物(wu)理性能見表 5-97 。

八、應用(yong)

 07Cr15Ni7Mo2Al、PH15-7Mo 不銹鋼(gang)主要應用(yong)于(yu)航(hang)空薄(bo)壁結構件，各(ge)種容器、導管、閥膜等。在國外已成功用(yong)于(yu)高(gao)速(su)飛機的(de)(de)蒙(meng)皮，蜂窩夾芯與面板，國內已用(yong)于(yu)制造晴綸纖維(wei)紡絲的(de)(de)齒輪及軸(zhou)，化(hua)工企業的(de)(de)膠(jiao)體磨、膠(jiao)片(pian)廠的(de)(de)擠(ji)壓嘴、化(hua)學加工企業的(de)(de)耐蝕彈性元件等。
