香蕉app免费视频在线观看

0Cr15Ni6MoCuNb、Custom 450

  0Cr15Ni6MoCuNb、Custom 450 不銹鋼是一種馬氏體時效硬化香蕉app免費視頻在線觀看:不銹鋼，在固溶處理以后，通過簡單的一次時效處理可獲得高的強度、韌性和塑性以及良好的耐蝕性。在一些腐蝕環境中，它的耐蝕性相當于香蕉app免費視頻在線觀看:304不銹鋼，而其強度卻是304不銹鋼的3倍，該鋼易于生產，有良好的加工制造特性，廣泛應用于食品加工設備、化學加工設備及輪船渦輪發動機葉片，泵軸、活塞桿、錨等。

一(yi)、化學成分

  0Cr15Ni6MoCuNb、Custom 450 不(bu)銹(xiu)鋼的化(hua)學成(cheng)分見表5-32。

二、 室溫力學性能

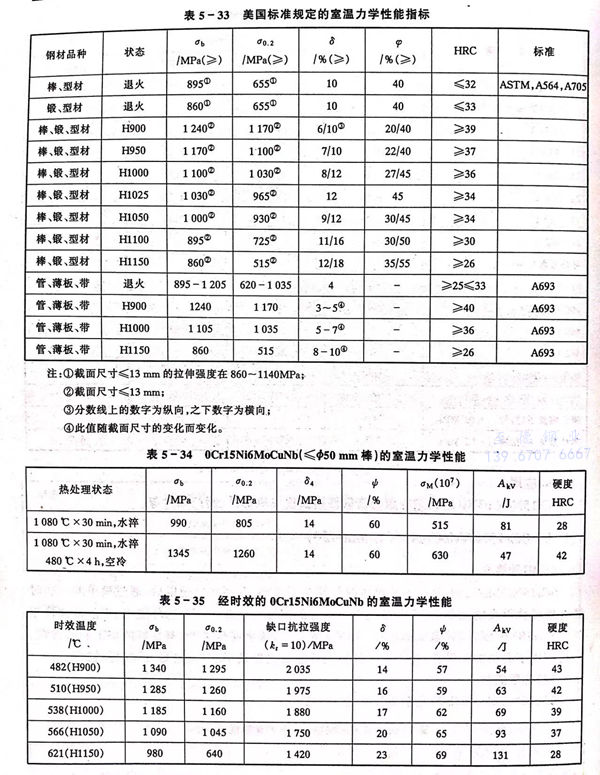

  0Cr15Ni6MoCuNb、Custom 450 不銹鋼的室溫力學性(xing)能(neng)見表(biao)5-33至表(biao)5-35。

三(san)、高溫力學性能

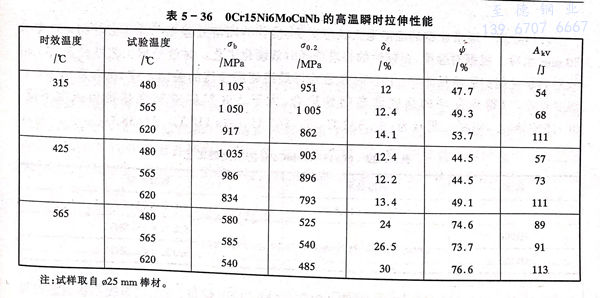

  0Cr15Ni6MoCuNb、Custom 450 不(bu)銹鋼的高溫(wen)力學性(xing)能(neng)見(jian)表5-36 。

四、耐蝕性

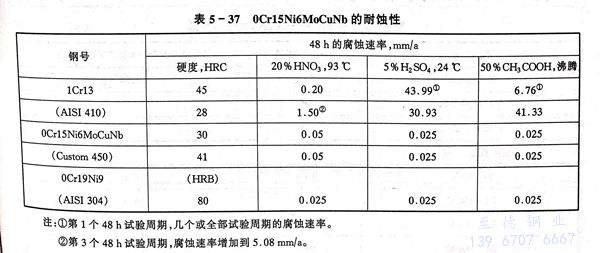

  0Cr15Ni6MoCuNb、Custom 450 不銹鋼在鹽霧大氣條件下，具有良好的耐蝕性，在35℃的5％和20％鹽水噴霧試驗中呈現出優良的耐銹性和耐點蝕性能。在酸性介質中的耐蝕性優于Cr13型馬(ma)氏體(ti)不銹鋼，與0Cr19Ni鋼相當（見表5-37）。

五(wu)、工藝性能

  a. 熱加工(gong)

   此鋼易(yi)于熱加工(gong)，加工(gong)溫度范圍(wei)為(wei)900～1260℃，為(wei)便于熱加工(gong)并獲得細小晶粒尺寸，最佳加熱溫度為(wei)1150～1170℃。

  b. 冷加工

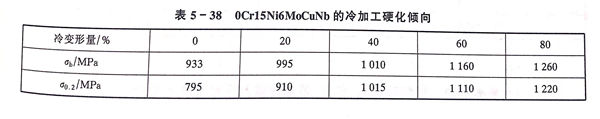

   鋼的(de)冷加工(gong)硬化傾向(xiang)低(di)（見表5-38），在不進行中間(jian)退火的(de)情況下能進行大變(bian)形量(liang)冷加工(gong)。

  c. 熱處(chu)理

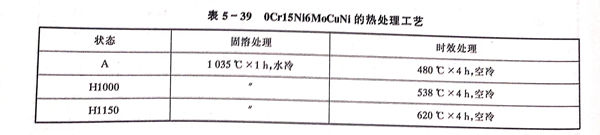

  通常此鋼的(de)固溶退火狀態(tai)交(jiao)貨，推(tui)(tui)薦的(de)固溶處理工(gong)藝(yi)為1024～1052℃×30min水(shui)冷。根據對(dui)強(qiang)度(du)、塑韌(ren)性的(de)要(yao)求選擇時(shi)效(xiao)硬化工(gong)藝(yi)。時(shi)效(xiao)處理工(gong)藝(yi)見表5-39，時(shi)效(xiao)對(dui)力學性能的(de)影響見圖5-10。時(shi)效(xiao)是獲得最終使(shi)用(yong)(yong)性能的(de)關鍵工(gong)序(xu)，推(tui)(tui)薦采用(yong)(yong)480℃溫度(du)時(shi)效(xiao)，以得到(dao)良好的(de)強(qiang)度(du)和塑韌(ren)性配合，大于(yu)538℃時(shi)效(xiao)韌(ren)性提高但強(qiang)度(du)下降。0Cr15Ni6MoCuNb的(de)臨界點為：Aa632℃，Ac3707℃，Ms118℃，Mf 38℃。

 d. 焊接

  此鋼(gang)焊(han)(han)(han)前不需預熱(re)，采用0Cr15Ni6MoCuNb焊(han)(han)(han)材，可使用焊(han)(han)(han)接不銹鋼(gang)各(ge)種焊(han)(han)(han)接方法(fa)進(jin)行焊(han)(han)(han)接，如要求達到最佳耐蝕性，應進(jin)行焊(han)(han)(han)后(hou)固溶退火處(chu)理，釬焊(han)(han)(han)溫(wen)度同固溶處(chu)理溫(wen)度，釬焊(han)(han)(han)料可使用0Cr19Ni9釬焊(han)(han)(han)料。

六、物(wu)理(li)性能(neng)

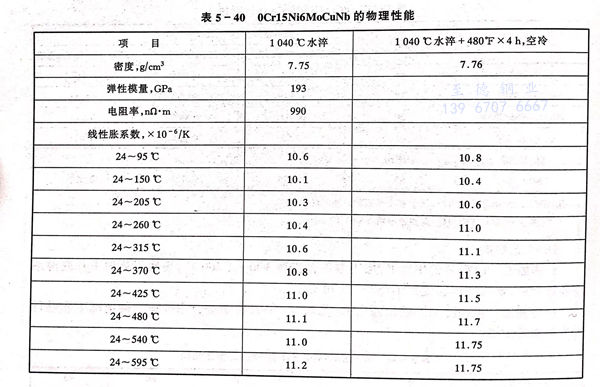

  0Cr15Ni6MoCuNb、 Custom 450 不銹鋼的物(wu)理(li)性能見表(biao)5-40。

七、應用

  0Cr15Ni6MoCuNb、Custom 450 不銹鋼(gang)主要用于(yu)要求耐蝕不銹性的齒輪、彈(dan)簧、緊固件及(ji)飛(fei)機(ji)和透(tou)平部件。
