香蕉app免费视频在线观看

S46500、Alloy 465、Costom 465

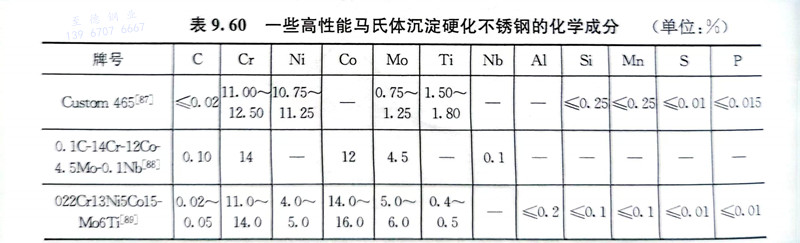

 S46500、Alloy 465、Costom 465 是一種無鈷的馬氏體沉淀硬化不銹鋼，其時效峰值后的抗拉強度可達到1800MPa。Costom 465 不銹鋼具有優異的缺口拉伸強度和斷裂韌性，應力腐蝕抗力也比較好，其性能優于Costom 455和PH13-8Mo鋼。該鋼于1997年取得專利，已用于軍用機的多個重要部件。

S46500、Alloy 465、Costom 465 不(bu)銹(xiu)鋼適宜(yi)的(de)鍛(duan)造(zao)溫度區(qu)間為1010～1093℃，鍛(duan)后(hou)空冷(leng)(leng)，經固溶處(chu)理可以(yi)進行(xing)機械加(jia)工。推薦的(de)Costom 465鋼的(de)固溶溫度為（982±8）℃，保溫一定時(shi)間，然后(hou)快(kuai)冷(leng)(leng)，截面尺寸(cun)在(zai)(zai)(zai)300mm以(yi)下時(shi)可在(zai)(zai)(zai)適當(dang)的(de)液體(ti)介質中冷(leng)(leng)卻，更大尺寸(cun)時(shi)宜(yi)在(zai)(zai)(zai)空氣中快(kuai)冷(leng)(leng)。固處(chu)理后(hou)應在(zai)(zai)(zai)24h內進行(xing)-73℃冷(leng)(leng)處(chu)理，保持8h，然后(hou)升(sheng)至室溫。

 為獲得最佳(jia)的切削加(jia)工性能，經上述處理后(hou)(hou)再加(jia)熱至(zhi)（760±8）℃保(bao)溫(wen)2h，空冷，再加(jia)熱至(zhi)（620±8）℃保(bao)溫(wen)4h，空冷，此(ci)工藝被稱(cheng)之為H1150M狀態。加(jia)工后(hou)(hou)的部件應重(zhong)新在(zai)982℃進行(xing)固(gu)溶處理和-73℃冷處理。該鋼(gang)的焊接性能良好。

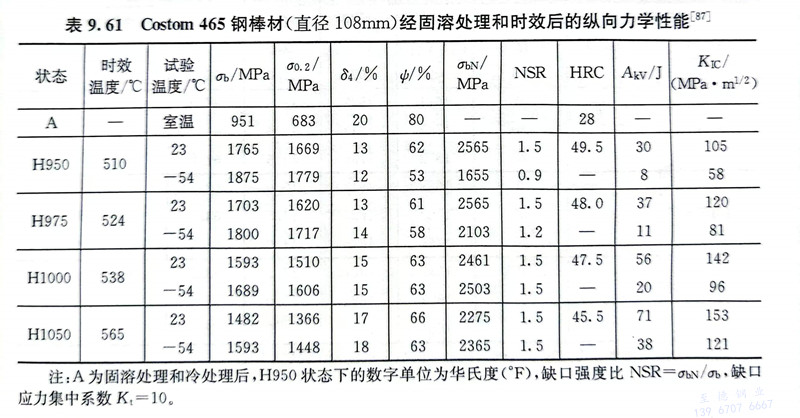

S46500、Alloy 465、Costom 465 不(bu)銹(xiu)鋼(gang)(gang)經上(shang)述處理后應進行時(shi)(shi)效(xiao)(xiao)(xiao)，可在(zai)(zai)480～620℃進行，保溫4～8h，然后空冷或在(zai)(zai)適當的介質中(zhong)冷卻。該鋼(gang)(gang)經480℃時(shi)(shi)效(xiao)(xiao)(xiao)后可以得到最高的強度，但韌(ren)性(xing)(xing)較(jiao)低，適宜的時(shi)(shi)效(xiao)(xiao)(xiao)溫度應選擇在(zai)(zai)510℃以上(shang)，可以得到良(liang)好的綜合力(li)學性(xing)(xing)能(neng)。表9.61為Costom 465鋼(gang)(gang)棒材經固(gu)溶(rong)處理和時(shi)(shi)效(xiao)(xiao)(xiao)后的縱向力(li)學性(xing)(xing)能(neng)。

 將S46500、Alloy 465、Costom 465不銹鋼經980℃固溶處(chu)理和(he)在-73℃冷處(chu)理8h后(hou)(hou)，再進行不同溫(wen)度(du)(du)下保溫(wen)4h的時(shi)(shi)效(xiao)處(chu)理，研(yan)究其組(zu)織的變化和(he)性能的關系。當時(shi)(shi)效(xiao)溫(wen)度(du)(du)高(gao)于(yu)300℃時(shi)(shi)，Costom 465 鋼強度(du)(du)隨溫(wen)度(du)(du)的升高(gao)而(er)迅速(su)提(ti)高(gao)，495℃時(shi)(shi)達到峰值(zhi)(zhi)強度(du)(du)，時(shi)(shi)效(xiao)溫(wen)度(du)(du)超過495℃后(hou)(hou)，發生過時(shi)(shi)效(xiao)。Costom 465鋼在時(shi)(shi)效(xiao)過程中，其塑(su)性和(he)沖擊韌性的谷(gu)值(zhi)(zhi)出現在450℃時(shi)(shi)效(xiao)時(shi)(shi)，時(shi)(shi)效(xiao)溫(wen)度(du)(du)超過450℃后(hou)(hou)，鋼的塑(su)性和(he)韌性迅速(su)提(ti)高(gao)。

S46500、Alloy 465、Costom 465 不銹鋼在溫度范圍200～300℃時效，鋼中的少量殘余奧氏體（約5％）未發生變化，時效溫度在400℃左右時，鋼中開始出現逆轉變奧氏體。在400～590℃時效，鋼中奧氏體含量呈上升趨勢，時效溫度為510℃時，鋼中的奧氏體含量為10％左右。時效溫度在590℃時，鋼中已形成的逆轉變奧氏體已不穩定，時效后降至室溫時，部分逆轉變奧氏體又轉變成馬氏體。Costom 465鋼在時效過程中出現硬化峰則與析出相的特性有關。研究表明，基體的析出相為針狀的具有六方晶體結構Ni₃Ti相，析出時與母相馬氏體存在共格或半共格關系，使鋼得到有效的強化。在高于510℃時效時，析出相逐漸聚集，540℃時效時析出相直徑小于20nm，而590℃時效時已長大到約70nm。

 綜上所述，510℃時效后，可以獲得高(gao)的強度，而同時逆(ni)轉變奧氏體的形成可使鋼具有比較高(gao)的韌性。

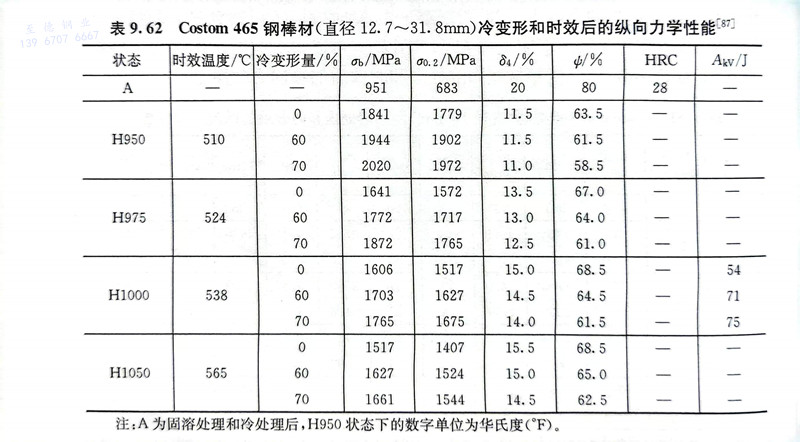

 S46500、Alloy 465、Costom 465 不銹鋼經固溶處理后(hou)，其強度較低(di)，可以(yi)直接(jie)進(jin)行(xing)冷(leng)變形，冷(leng)變形量可達70％，然后(hou)進(jin)行(xing)時(shi)效處理，可以(yi)得(de)到(dao)高的強度（表9.62）。
