香蕉app免费视频在线观看

00Cr12Ni10AlTi

 00Cr12Ni10AlTi 不(bu)銹鋼(gang)是一種(zhong)超(chao)低(di)碳馬氏體(ti)時效不(bu)銹鋼(gang)，它既(ji)具(ju)有馬氏體(ti)時效鋼(gang)的高強度和良好的韌性，又具(ju)有常(chang)規香蕉app免費視頻在線觀看:不銹鋼的耐(nai)蝕性(xing)(xing)。該鋼易于生產和具(ju)有良好的加工性(xing)(xing)能，主要(yao)用于要(yao)求具(ju)有高的強度、良好的韌性(xing)(xing)和耐(nai)蝕性(xing)(xing)的裝備，如供料螺旋推進器、捏合元(yuan)件、破碎機襯板(ban)、塑(su)料模具(ju)和模板(ban)等。

一(yi)、化學成分

 00Cr12Ni10AlTi 不銹鋼的化(hua)學(xue)成(cheng)分見表5-60。

二(er)、室(shi)溫力學性(xing)能

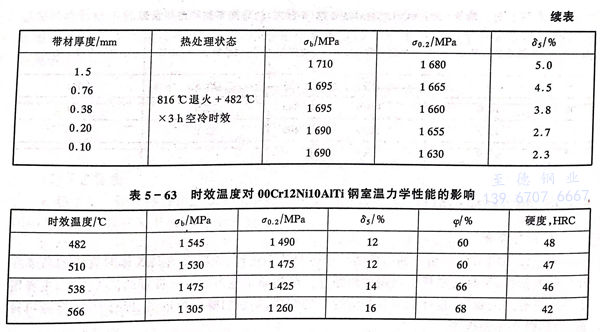

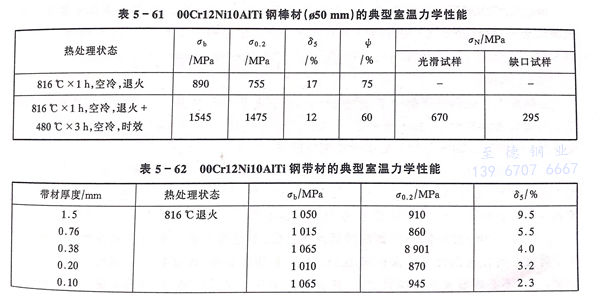

  00Cr12Ni10AlTi 不(bu)銹鋼(gang)在退(tui)火條件下具有較高的(de)抗拉強(qiang)度(du)和屈服強(qiang)度(du)，且塑性和韌性良好。通過簡單的(de)時(shi)效(xiao)處(chu)理(li)，其強(qiang)度(du)水平較退(tui)火狀態提高1倍，同時(shi)保留了足夠的(de)塑韌性。00Cr12Ni10AITi 不(bu)銹鋼(gang)棒材(cai)、帶材(cai)及時(shi)效(xiao)處(chu)理(li)對室溫(wen)力學性能的(de)影響見表5-61至(zhi)表5-63。

三、高溫力學性能

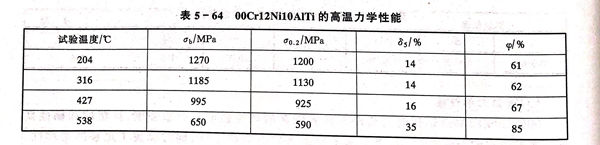

  00Cr12Ni10AlTi 不銹鋼(gang)的高溫拉伸性能(neng)見表5-64。

四、耐(nai)蝕性

  00Cr12Ni10AlTi 不銹鋼在大氣中的耐蝕性相當于304不銹鋼和Cr17型鐵素體不銹鋼。在鹽霧試驗中，鋼的耐蝕性不如1Cr17而優于1Cr13。在沸騰20％H₃PO₄、60％醋酸、25％和65％HNO₃中，其耐蝕性稍好于1Cr13不銹鋼，但不如0Cr18Ni9和1Cr17。

五、工藝性能(neng)

 a. 熱(re)加工

  此(ci)鋼易于熱加(jia)(jia)工(gong)(gong)，理想的(de)熱加(jia)(jia)工(gong)(gong)溫度范(fan)(fan)圍(wei)為(wei)1038～1230℃。為(wei)得到細化的(de)晶粒和(he)最佳力學性能(neng)，應(ying)在816～927℃范(fan)(fan)圍(wei)內進(jin)行(xing)終加(jia)(jia)工(gong)(gong)，在終加(jia)(jia)工(gong)(gong)范(fan)(fan)圍(wei)內應(ying)盡可能(neng)加(jia)(jia)大變(bian)形量，至少應(ying)為(wei)20％。加(jia)(jia)工(gong)(gong)后空冷至室溫即可。

 b. 熱(re)處理(li)

  00Cr12Ni10AlTi 不銹鋼的(de)(de)使用(yong)狀態為(wei)固溶退火(huo)＋時效(xiao)處理(li)。鋼的(de)(de)固溶處理(li)溫(wen)度為(wei)816℃×1h空冷，而后進行時效(xiao)處理(li)，以得到所需強(qiang)度和(he)塑韌(ren)性，根(gen)據對材料(liao)的(de)(de)強(qiang)度、塑韌(ren)性要求選擇恰當的(de)(de)時效(xiao)溫(wen)度，時效(xiao)時間為(wei)3小時，冷卻方(fang)式為(wei)空冷。

c. 焊(han)接

  00Cr12Ni10AlTi 不(bu)銹鋼的焊(han)(han)接(jie)性(xing)能良好，不(bu)論是在(zai)退火(huo)狀態還是在(zai)時效條件下(xia)均易于焊(han)(han)接(jie)。可(ke)使用惰性(xing)氣體保護和(he)手工電(dian)弧焊(han)(han)等(deng)焊(han)(han)接(jie)方法(fa)，焊(han)(han)接(jie)材料宜使用與(yu)母材相(xiang)同的化學(xue)成分，不(bu)必焊(han)(han)前(qian)預熱(re)和(he)焊(han)(han)后退火(huo)，焊(han)(han)后進行(xing)480℃時效處理，可(ke)獲得(de)與(yu)母材相(xiang)近的強(qiang)度和(he)韌性(xing)。

六、物理性能(neng)

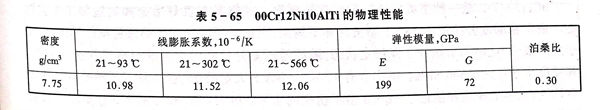

  00Cr12Ni10AlTi 不銹鋼的物理性能見表(biao)5-65。
