香蕉app免费视频在线观看

05Cr15Ni5Cu4Nb、15-5PH 、0Cr15Ni5Cu3Nb

 05Cr15Ni5Cu4Nb、0Cr15Ni5Cu3Nb、15-5PH 不銹鋼是在（0Cr17Ni4Cu4Nb）17-4PH不銹鋼基礎上發展的馬氏體沉淀硬化不銹鋼。鋼中的銅、鉻含量較后者調低，鎳含量稍許提高。此鋼除具有高強度外，其突出優點是具有高的橫向韌性及良好的可鍛性能。0Cr15Ni5Cu3Nb、15-5PH 不銹鋼的耐蝕性相當于（0Cr17Ni4Cu4Nb）17-4PH不銹鋼。此鋼主要應用于要求具有高強度、良好韌性、又要求具有優良耐蝕性的服役環境，如高強度鍛件、高壓系統閥門部件、飛機部件等。

一(yi)、化(hua)學成分

  05Cr15Ni5Cu4Nb、0Cr15Ni5Cu3Nb、15-5PH 不銹鋼的化學成分見表5-20。

二(er)、室溫力學性(xing)能

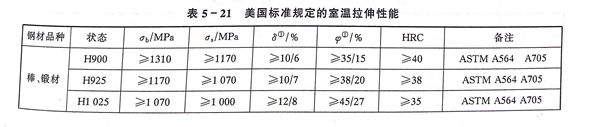

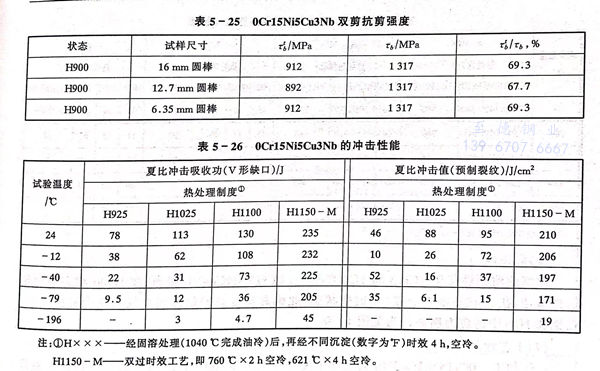

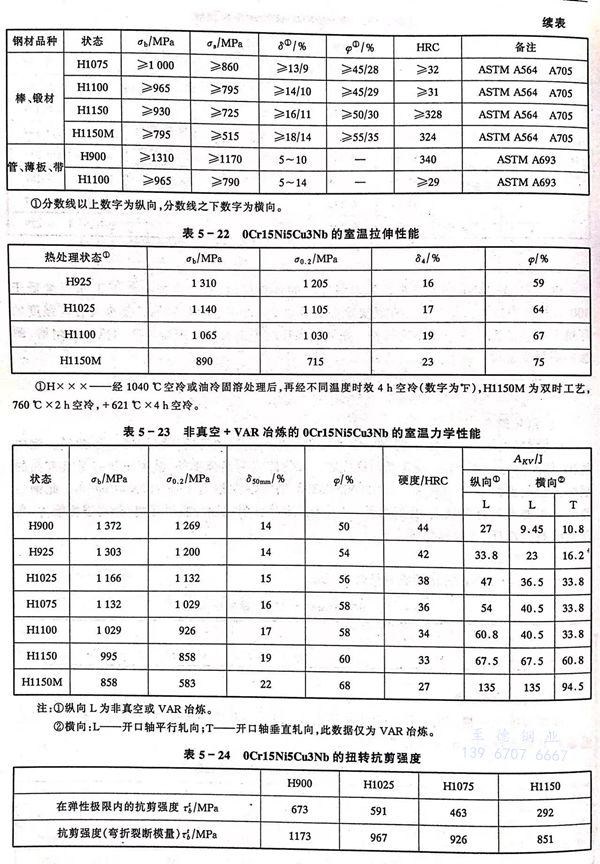

  技術(shu)標準中所規(gui)定的室溫(wen)力學性能見表(biao)5-21。一些實測數據(ju)見表(biao)5-22至(zhi)表(biao)5-25。溫(wen)度(du)對其沖(chong)擊性能的影響見表(biao)5-26。

三、疲勞和斷裂(lie)韌性(xing)

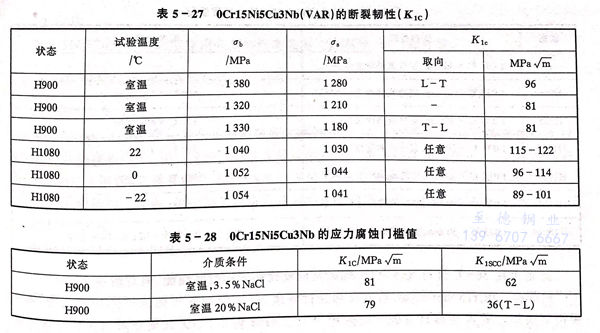

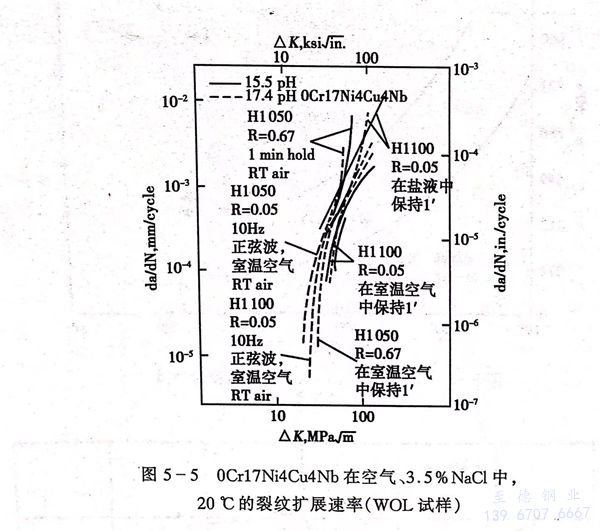

  05Cr15Ni5Cu4Nb、0Cr15Ni5Cu3Nb、15-5PH 不銹鋼的疲勞裂紋擴展速率見圖5-5。鋼的斷裂韌性和在室溫NaCl溶液中應力腐蝕門檻值分別見表5-27和表5-28。

  05Cr15Ni5Cu4Nb、0Cr15Ni5Cu3Nb、15-5PH 不銹鋼的固溶處理為1040℃奧氏體化，空冷。

四、高溫(wen)力(li)學(xue)性能

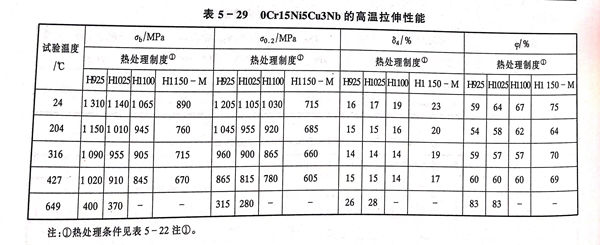

  不(bu)同(tong)熱(re)處(chu)理狀態(tai)的0Cr15Ni5Cu3Nb、15-5PH 不(bu)銹(xiu)鋼的高溫瞬時拉伸(shen)性能見表5-29。

五、耐蝕性

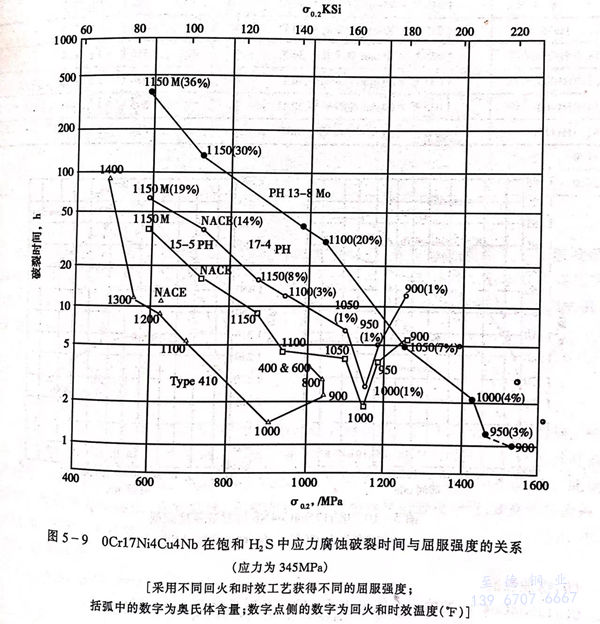

  05Cr15Ni5Cu4Nb、0Cr15Ni5Cu3Nb、15-5PH 不銹鋼的耐蝕性優于1Cr13和1Cr17Ni2，與0Cr17Ni4Cu4Nb相當，在H900狀態鋼的耐蝕性最佳，在A狀態或在≥523℃時效狀態，此鋼具有良好的耐海洋大氣的應力腐蝕性能。在飽和H2S中的應力腐蝕行為見圖5-9。

六、工藝性能

  a. 熱(re)加工

  0Cr15Ni5Cu3Nb、15-5PH 不銹鋼的熱加工(gong)溫度范圍為(wei)1000～1205℃，適宜的熱加工(gong)溫度為(wei)1175～1205℃。此鋼不含鐵素體，可以(yi)頂鍛(duan)鐓(dui)粗和(he)展平鍛(duan)造。鍛(duan)后應快冷到30℃以(yi)下。

  b. 熱處理(li)

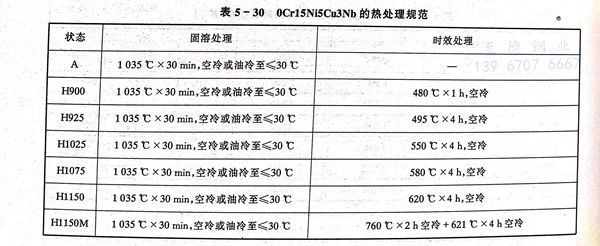

   0Cr15Ni5Cu3Nb、15-5PH 不銹鋼的熱處理(li)規范見(jian)表5-30。

   此鋼可在565℃進行(xing)氣體氮(dan)化，提(ti)高其抗咬死性能和耐(nai)磨性能，但(dan)對耐(nai)蝕性不利。

  c. 焊接

   0Cr15Ni5Cu3Nb、15-5PH 不銹鋼可以成功進行(xing)焊(han)接，可采(cai)(cai)用(yong)惰性氣體保護(hu)焊(han)和電(dian)阻焊(han)，不宜采(cai)(cai)用(yong)氧炔焊(han)。要(yao)求與(yu)母(mu)材(cai)等強度應采(cai)(cai)用(yong)W17-4PH焊(han)條，如無此要(yao)求亦(yi)可采(cai)(cai)用(yong)308型電(dian)焊(han)條。

七(qi)、物理性(xing)能(neng)

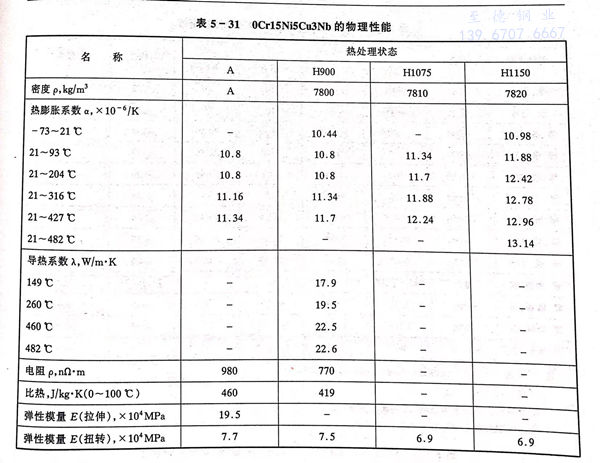

  05Cr15Ni5Cu4Nb、0Cr15Ni5Cu3Nb、15-5PH 不銹鋼的物理性能見表5-31。

八、應用

   05Cr15Ni5Cu4Nb、0Cr15Ni5Cu3Nb、15-5PH 不銹鋼的典型應用是高韌性高強度飛機部件，閥門部件等。
