香蕉app免费视频在线观看

04Cr13Ni8Mo2Al、PH13-8Mo、0Cr13Ni8Mo2Al

  04Cr13Ni8Mo2Al、0Cr13Ni8Mo2Al、PH13-8Mo 不(bu)銹(xiu)鋼是一種采用雙(shuang)真空冶煉的(de)高強度(du)馬氏體(ti)香蕉app免費視頻在線觀看:沉淀硬化不銹鋼。此鋼(gang)(gang)(gang)的(de)突(tu)出特(te)點是(shi)除高的(de)強度(du)外，尚具有優良(liang)的(de)斷裂韌性，良(liang)好的(de)橫向力學性能(neng)(neng)和在海洋(yang)環境中(zhong)的(de)耐應力腐(fu)蝕性能(neng)(neng)。為準確控制合金成分，減少(shao)鋼(gang)(gang)(gang)中(zhong)氣體含(han)量(liang)，提高鋼(gang)(gang)(gang)的(de)純潔度(du)，在生產中(zhong)應采用VIM＋VAR雙真空冶煉(lian)工(gong)藝(yi)。由于鋼(gang)(gang)(gang)的(de)良(liang)好綜合性能(neng)(neng)，已廣泛應用于宇(yu)航、核反應堆(dui)和石油(you)化工(gong)等領域，如冷頂鐓(dui)和機加工(gong)緊(jin)固件(jian)(jian)(jian)，飛(fei)機部件(jian)(jian)(jian)，反應堆(dui)部件(jian)(jian)(jian)以(yi)及石油(you)化工(gong)裝備。

一、化學成分

  04Cr13Ni8Mo2Al、0Cr13Ni8Mo2Al、PH13-8Mo 不銹鋼的化學(xue)成分見表5-51。

二、室(shi)溫力學性能

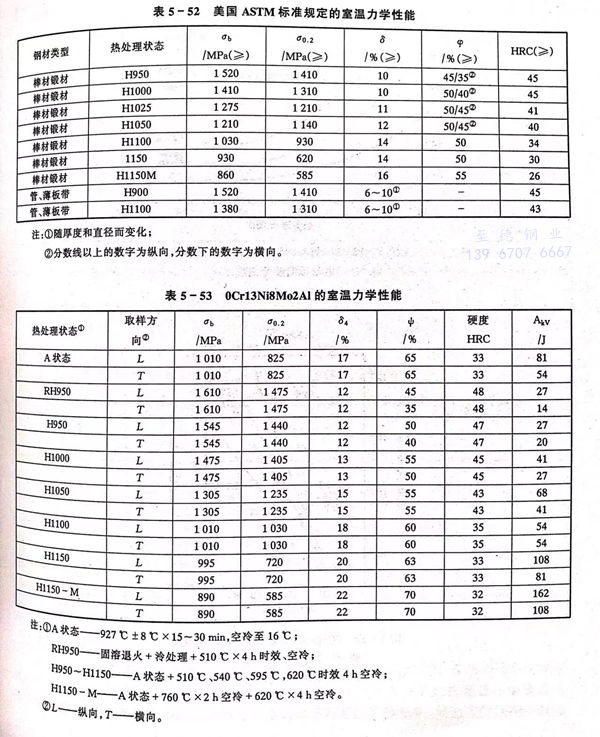

  04Cr13Ni8Mo2Al、0Cr13Ni8Mo2Al、PH13-8Mo 不(bu)銹鋼(gang)的室溫(wen)力學性能(neng)標準規定值(zhi)和實測值(zhi)分別見(jian)表(biao) 5-52 和 表(biao) 5-53。

三、疲(pi)勞和斷裂韌(ren)性(xing)

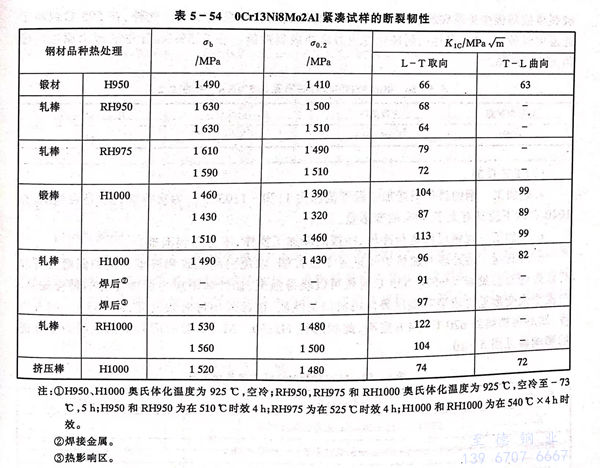

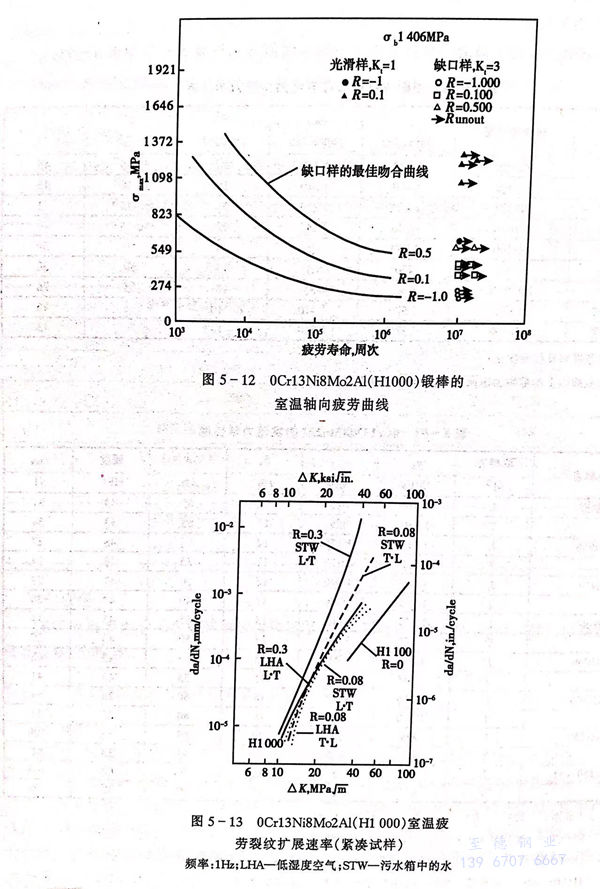

  04Cr13Ni8Mo2Al、0Cr13Ni8Mo2Al、PH13-8Mo 不(bu)銹鋼(gang)的(de)(de)軸(zhou)向疲勞性能和(he)裂紋擴展速率分(fen)別見圖 5-12 和(he) 圖 5-13 。緊湊試(shi)樣的(de)(de)斷裂韌(ren)性數據見表 5-54 。

四、高溫力學性(xing)能

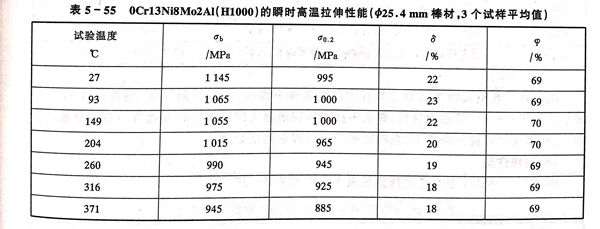

  H1000 狀態的 0Cr13Ni8Mo2Al、PH13-8Mo 不銹鋼的高溫瞬時(shi)拉(la)伸(shen)性能見表5-55。

五、耐蝕性

  04Cr13Ni8Mo2Al、0Cr13Ni8Mo2Al、PH13-8Mo 不銹鋼的耐蝕性優于1Cr13和1Cr17Ni2馬氏體不銹鋼，在某些環境下低于05Cr17Ni4Cu4Nb。同其他沉淀硬化不銹鋼一樣，在完全硬化狀態其耐蝕性最佳。盡管在苛刻試驗條件下，此鋼在低于565℃的各種溫度時效下對氫脆有些敏感，但在實際使用中氫脆破裂事故卻很少見。在595℃以上溫度時效對氫致裂紋是免役的。此外，在595℃或高于此溫度時效，它具有最佳的耐硫化物應力腐蝕破裂性能。在3.5％NaCl中的應力腐蝕門檻值見表5-56。

六、工藝(yi)性能(neng)

 a. 熱加(jia)工

   04Cr13Ni8Mo2Al、0Cr13Ni8Mo2Al、PH13-8Mo 不銹(xiu)鋼(gang)的最佳鍛(duan)造加工溫度(du)范圍為(wei)1170～1205℃。為(wei)獲(huo)得細化的晶粒組織，在(zai)1040℃以下應(ying)具有大于50％的變(bian)形(xing)量(liang)。

  b. 冷加工(gong)

  04Cr13Ni8Mo2Al、0Cr13Ni8Mo2Al、 PH13-8Mo 不銹鋼可以進行冷軋、冷拔的冷加工操作，不會遇(yu)到困難。

  c. 熱處理

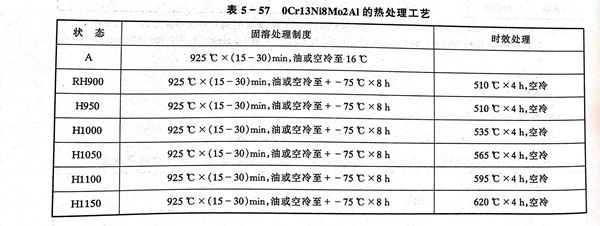

   熱處(chu)理的(de)加(jia)(jia)熱爐氣氛應予以(yi)控制(zhi)，以(yi)免(mian)引起(qi)脫碳和滲碳。鋼的(de)固溶處(chu)理和時(shi)(shi)效(xiao)(xiao)處(chu)理工(gong)藝見表(biao)5-57。535℃時(shi)(shi)效(xiao)(xiao)可以(yi)獲(huo)得強度、韌性和耐應力(li)(li)腐蝕性能的(de)最(zui)佳(jia)(jia)配合。為便于大變形量冷成(cheng)型和提供最(zui)佳(jia)(jia)機械加(jia)(jia)工(gong)性能，推薦(jian)采(cai)用(yong)過時(shi)(shi)效(xiao)(xiao)處(chu)理，即760℃×2h空(kong)冷，然后(hou)再加(jia)(jia)熱到(dao)620℃×4h空(kong)冷，此狀(zhuang)態稱(cheng)H1150-M。時(shi)(shi)效(xiao)(xiao)時(shi)(shi)間對鋼的(de)室溫(wen)力(li)(li)學(xue)性能的(de)影響(xiang)參見圖5-10。

  d. 焊接

  此鋼可(ke)以(yi)在(zai)A狀態(tai)和任(ren)何時(shi)效條(tiao)件(jian)下焊接(jie)，不需焊前預熱，通(tong)常(chang)以(yi)TIG工藝最佳。對于＜6mm薄截(jie)面(mian)(mian)材料(liao)，焊后(hou)不必進行固(gu)溶(rong)退火即可(ke)進行時(shi)效處(chu)理(li)。對于厚截(jie)面(mian)(mian)材料(liao)，在(zai)經多道(dao)次焊接(jie)的條(tiao)件(jian)下，在(zai)時(shi)效前應進行焊后(hou)固(gu)溶(rong)處(chu)理(li)。

七(qi)、物理性能

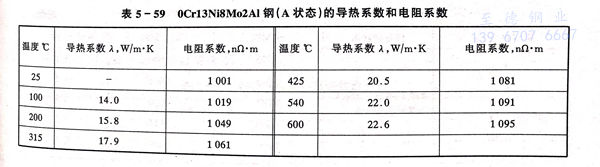

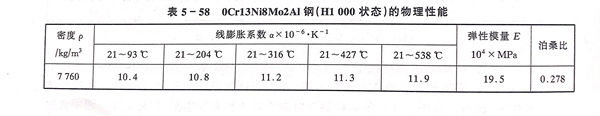

  04Cr13Ni8Mo2Al、0Cr13Ni8Mo2Al、PH13-8Mo 不銹(xiu)鋼的物理性能(neng)見(jian)表(biao)5-58和表(biao)5-59。
